在當今的物聯網時代，語音識別技術的應用日益廣泛。本文將介紹如何部署TinyML語音識別系統，并詳細記錄從資料收集到模型部署的過程。

TinyML語音識別在開發板上的部署 TinyML的實作始于資料的收集。在這一階段，我們選擇了speech_commands資料集進行模型訓練。該資料集包含多個語音指令類別，如"down", "go", "left", "no", "right", "stop", "up", "yes"等，可在Tensorflow官方GitHub中找到。

開發環境方面，我們使用Tensorflow2.10和python3.10進行開發，硬體方面則選用了esp32s3-c1。麥克風使用Zilltek ZTS6672 mems mic，IDF使用ESP-IDF，建置project輸入指令:

idf.py create-project-from-example "esp-tflite-micro:micro_speech"

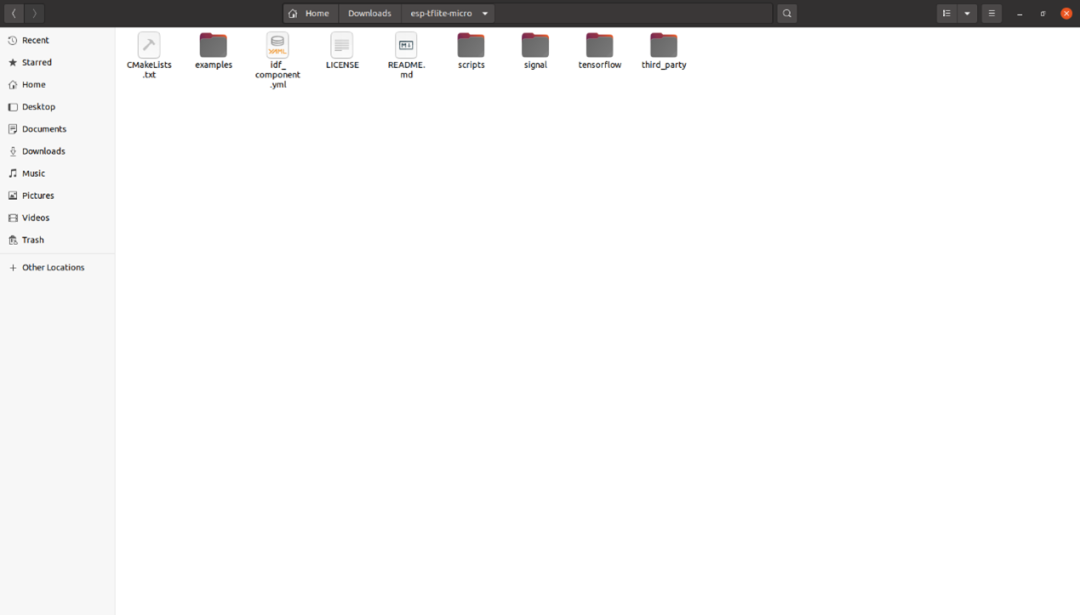

獲取esp-tflite-micro的檔案

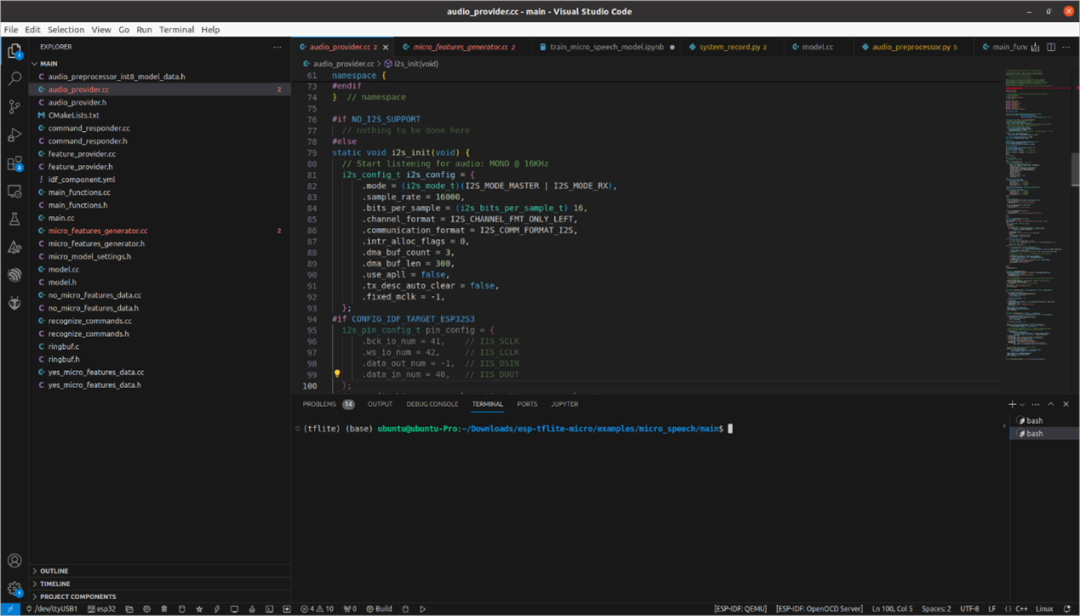

我們使用example中的micro_speech，內容我們需要做一些修改，首先在audio_provider.cc中對i2s輸入做一些設定。

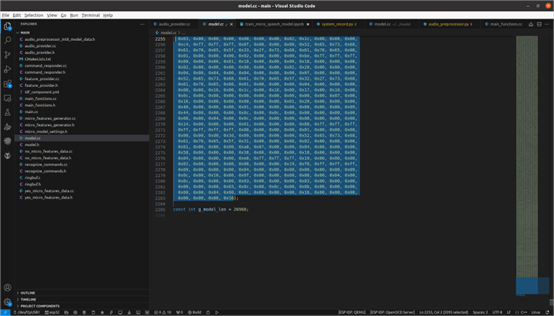

另外模型經過訓練量化并轉成.tflite之后，我們需要將模型轉換成二進制，在model.cc中將自己的模型放進去，同時修改g_model_len以匹配模型大小。

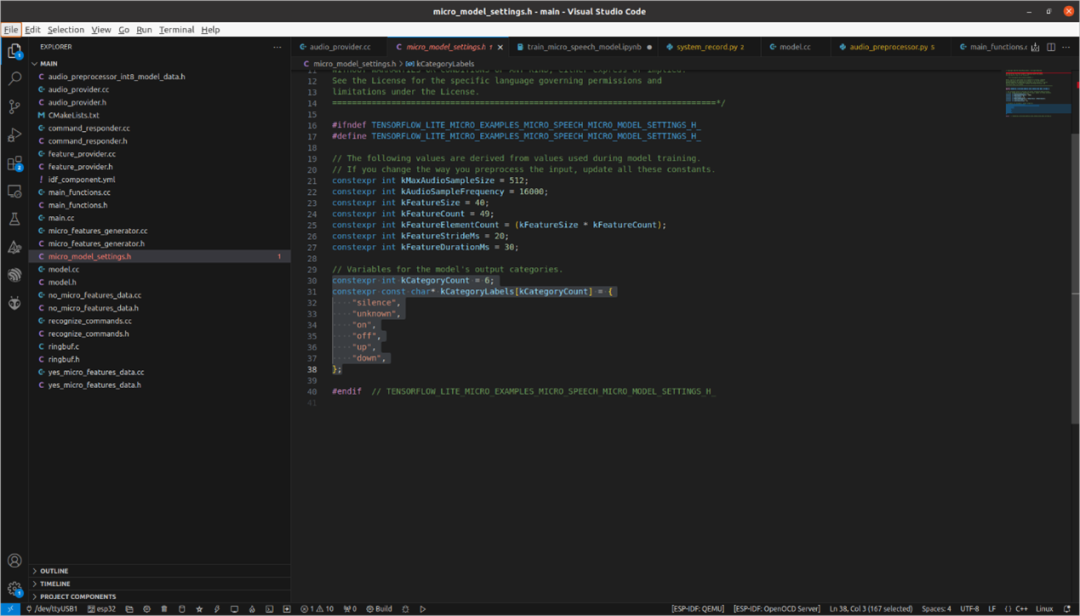

在micro_model_settings.h中，根據模型訓練時的關鍵詞設定label。例如，若有6個分類，則`constexpr int kCategoryCount`應設為6，并將要識別的label放入`constexpr const ｃｈａｒ* kCategoryLabels[kCategoryCount]`中。

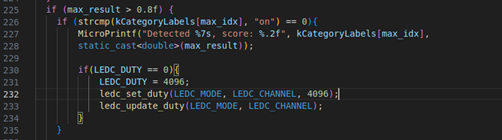

此外，若想添加語音識別連動功能，如聽到關鍵詞便開燈等操作，在main_function.cc中進行添加即可。只要confidence值高于0.8，就會執行相應指令。

當一切都完成之后就可以進行build的工作，使用ESP-IDF進行，依序輸入以下指令:

idf.py set-target esp32s3

idf.py build

idf.py -p /dev/ttyACM0 flash

idf.py -p /dev/ttyACM0 monitor

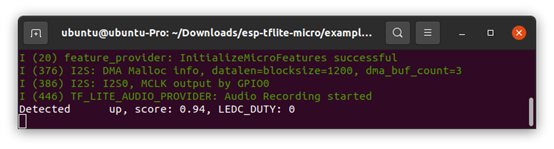

就可以看到識別的部分

本文記錄了筆者在esp32s3-c1上實作TinyML語音識別的過程。從資料收集到部署實作，每一步都是寶貴的學習經驗。希望本文能對同樣對TinyML有興趣的讀者有所幫助。

Q：如果識別不準確，該從哪里下手檢查問題?

A：造成識別不準確有很多可能，可以從麥克風、模型去看。詳情請參考：智能離線語音識別不靈敏？如何改善和提升識別率？ (sunsili.com)

Q：麥克風要怎么檢查?

A：要確認收音沒問題，可以使用UDP傳送PCM給電腦，在使用Pyaudio   將音訊播出來聆聽是否有問題。

Q：如何確認模型是否準確?

A：從Tensorflow提供的tflite-micro中在tensorflow/lite/micro/examples/micro_speech中有提供evaluate.py，可以喂入wav查看是否準確。

Q：如果在build時遇到Didn't find op for builtin opcode 'CONV_2D' version '3'. An older version of this builtin might be supported. Are you using an old TFLite binary with a newer model?

Failed to get registration from op code CONV_2D該怎么解決?

A：main_function.cc檢查op是否與模型符合，可以去netron看模型結構。

Q：在執行py時遇到FLATBUFFERS_ASSERT(size < FLATBUFFERS_MAX_BUFFER_SIZE);相關問題如何解決?

A：/Documents/tflite-micro/tensorflow/lite/micro/build_def.bzl的def micro_copts():中加入    "-Wno-error=sign-compare",，執行時使用bazel build --copt="-Wno-error" evaluate來忽略比較錯誤便可正常執行。

引用

• micro_speech_dataset

• tflite-micro github

• esp-tflite-micro github
