藍牙音箱供電電路設計解析

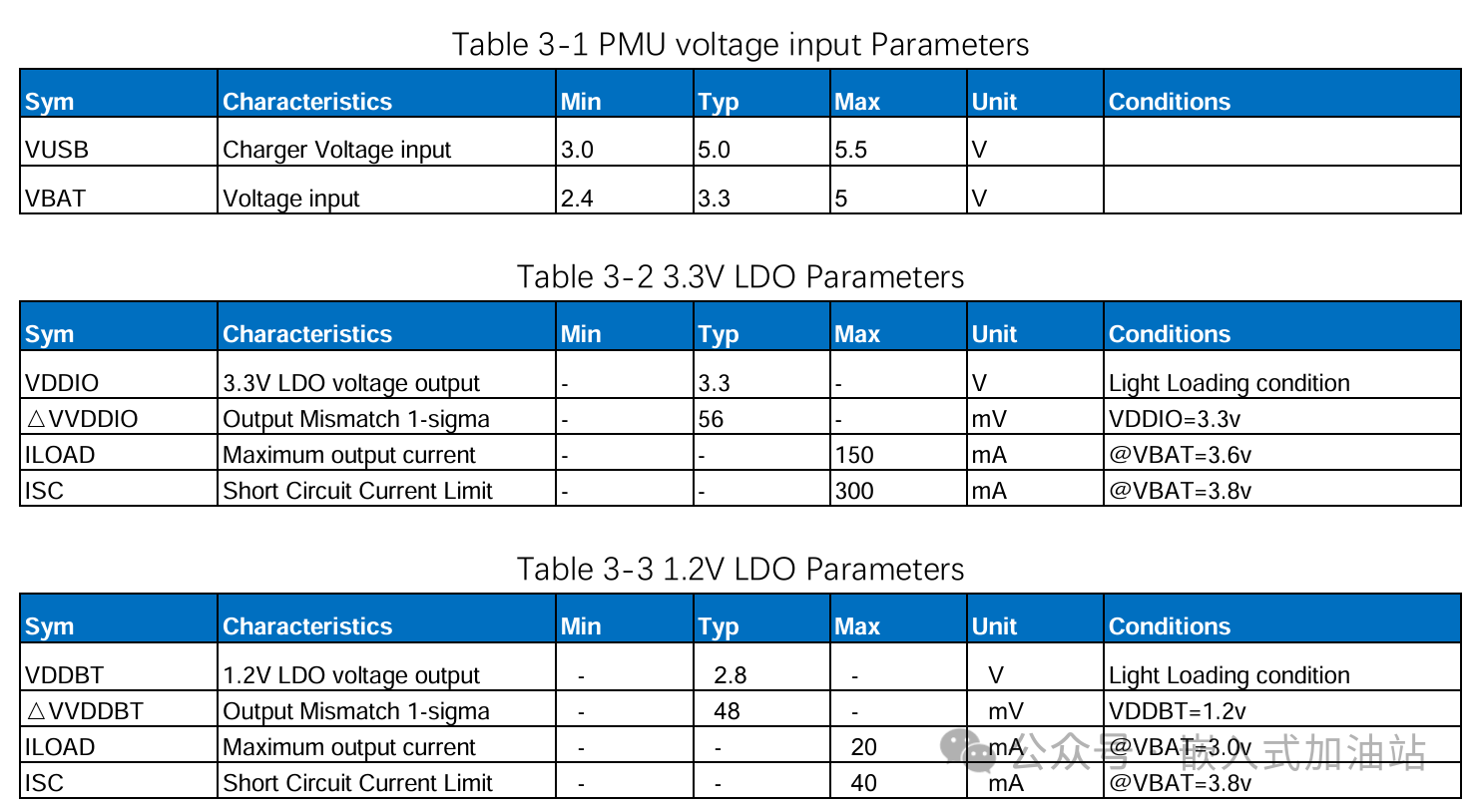

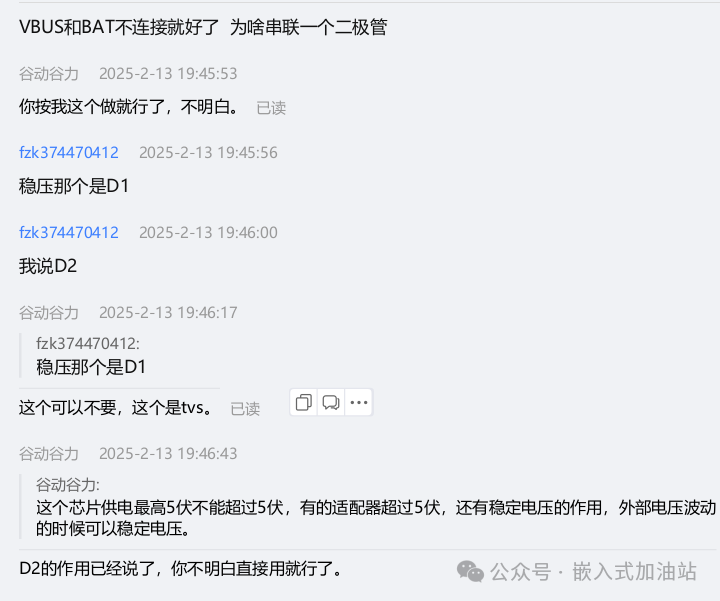

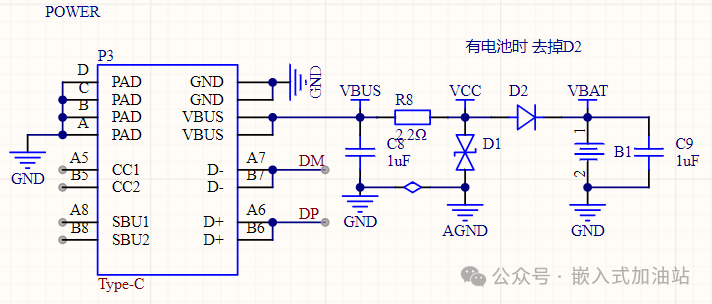

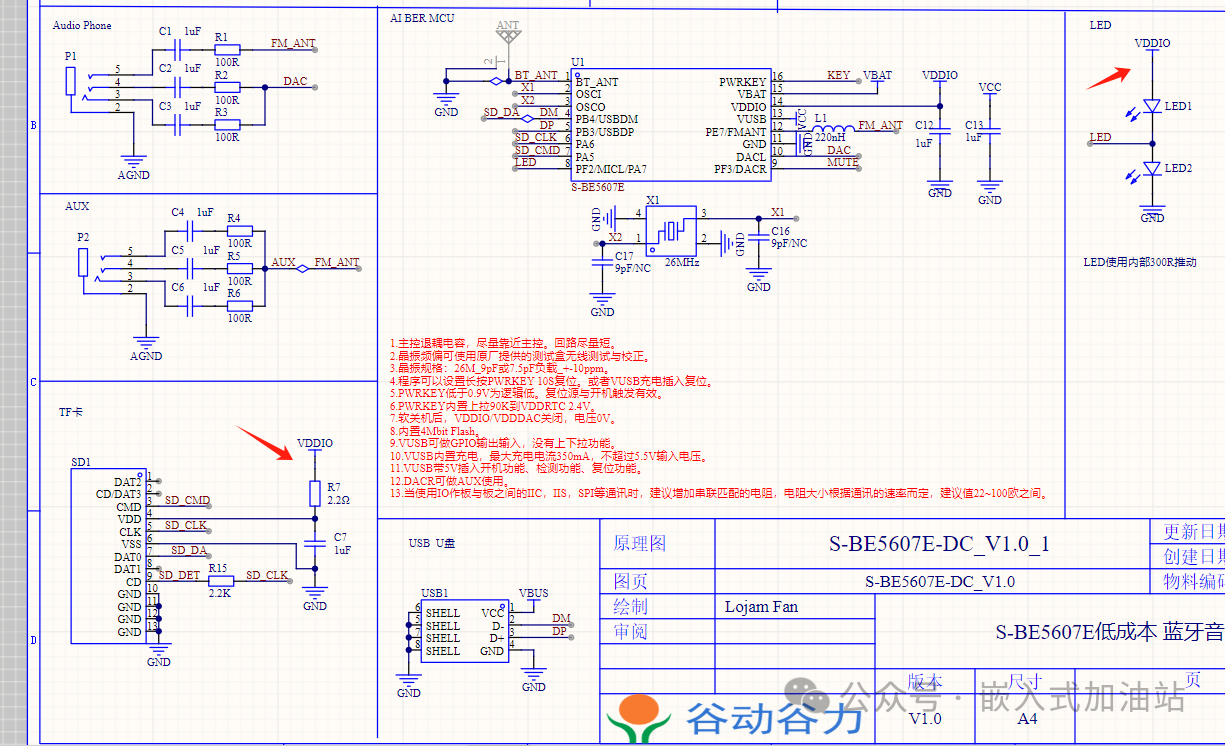

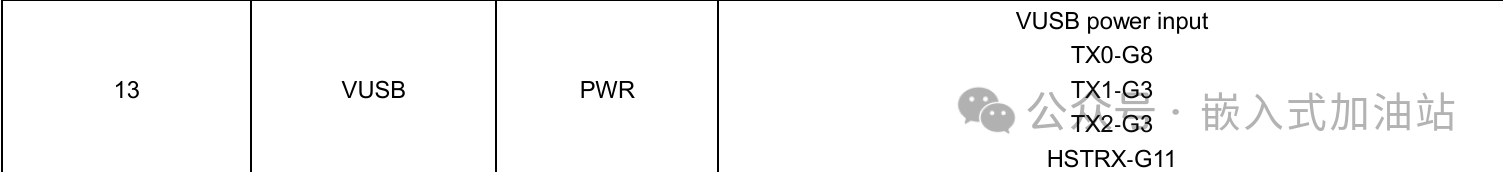

電源退耦（也稱去耦）在藍牙 SOC 電源設計中對保障藍牙 SOC 穩定運行、提升整體性能意義重大。它能去除電源中的干擾信號，減少電源噪聲對藍牙 SOC 的影響。下面詳細介紹其作用及實現方法：
- 電源去耦的作用
- 抑制電源噪聲傳播
：藍牙 SOC 工作時，電源線上會產生各種噪聲，這些噪聲可能源于外部電源波動、芯片內部電路切換等。電源去耦能有效阻止這些噪聲在電源網絡中傳播，避免其對藍牙 SOC 的正常工作產生干擾。在藍牙設備中，射頻電路工作時會產生高頻噪聲，若不進行去耦，這些噪聲會通過電源線傳播到數字電路部分，影響數字信號的處理，導致藍牙數據傳輸錯誤或不穩定。 - 穩定電源電壓
：藍牙 SOC 在不同工作模式下電流需求變化較大，這會使電源電壓出現波動。電源去耦通過提供一個穩定的電源電壓，確保藍牙 SOC 在各種工作條件下都能正常運行。在藍牙 SOC 從待機模式切換到數據傳輸模式時，電流瞬間增大，去耦電容能夠及時補充電荷，維持電源電壓穩定，防止因電壓波動導致芯片工作異常。 - 提高系統抗干擾能力
：通過去除電源中的噪聲，電源去耦增強了藍牙 SOC 系統的抗干擾能力，減少了外界干擾對藍牙通信的影響，提升了藍牙設備的可靠性和穩定性。在復雜的電磁環境中，去耦良好的藍牙 SOC 能夠更好地抵抗外界電磁干擾，保持穩定的通信狀態。 - 電源去耦的實現方法
- 電容退耦
：這是最常用的電源去耦方法。在藍牙 SOC 的電源引腳附近，通常會放置多個不同容值的電容。陶瓷電容因其低等效串聯電阻（ESR）和高頻特性好，常用于濾除高頻噪聲，一般取值在 0.1μF - 10μF 之間；電解電容的容量較大，可用于濾除低頻噪聲和提供瞬間大電流，常見容值在 1μF - 100μF。在實際設計中，會在藍牙 SOC 的電源引腳旁并聯一個 0.1μF 的陶瓷電容和一個 10μF 的電解電容，分別對高頻和低頻噪聲進行有效濾除。 - 電感退耦
：電感具有抑制高頻電流的特性，在電源路徑中串聯電感，可以阻止高頻噪聲通過。在藍牙 SOC 的電源輸入線上串聯一個小電感，能有效阻擋來自外部電源的高頻干擾信號進入芯片。電感與電容組成的 LC 濾波電路，能進一步提高去耦效果，在一些對電源噪聲要求較高的藍牙 SOC 設計中，常采用 LC 濾波電路進行電源去耦。 - 多層 PCB 設計
：合理的多層印刷電路板（PCB）設計也能實現電源去耦。在多層 PCB 中，專門設置電源層和地層，并使它們緊密相鄰，利用層間電容實現去耦。增加電源層和地層的銅箔厚度，減小電源和地之間的電阻和電感，降低電源噪聲。同時，在 PCB 布線時，要確保電源路徑短而寬，減少線路阻抗，提高去耦效果。將藍牙 SOC 的電源引腳盡量靠近電源層和地層，縮短電源路徑，減少噪聲產生。 - 電源平面分割
：對于同時存在多種電源電壓的藍牙 SOC 系統，采用電源平面分割技術可以避免不同電源之間的相互干擾。將不同電壓的電源平面分開，并在分割處使用電容進行去耦，防止不同電源之間的噪聲耦合。在一個同時有 1.8V 和 3.3V 電源的藍牙 SOC 設計中，通過將 1.8V 和 3.3V 電源平面分割，并在分割處放置多個去耦電容，有效減少了兩種電源之間的干擾。
Layout注意事項
１．退耦電容，盡量靠近主控，回路盡量短，回路面積盡量小；
２．充電回路注意加粗布線，保證大電流通過不發熱。
再次感謝您的閱讀，筆者能力有限，有錯在所難免，請批評指正！
