功能說明
NS4110B是一款差分輸入，AB/D 類工作模式可切換，超低 EMI，無需濾波器，20W 的單聲道音頻功率放大器。AB/D 類工作模式與關斷功能控制同用一個管腳。通過電平切換工作模式，應用靈活方便。即使在 D 類工作模式下，NS4110B采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。

NS4110B在12V的工作電壓時，能夠向4Ω 負載提供高達 18W的輸出功率。NS4110B內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計,88%以上的效率更加適合便攜式音頻系統。NS4110 提供 eSOP-8 封裝，額定的工作溫度范圍為-40℃至 85℃。
主要特性
? 工作電壓范圍：6V-18
? 輸出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9V/4Ω，THD=10%）
18W（CLASS D，12V/4Ω，THD=10%）
? 最高可達92%效率（12V/8Ω）
? 電平設置工作模式
? 無需輸出濾波器
? 差分輸入
? 優異的“上電，掉電”噪聲抑制
? 過流保護、過熱保護、欠壓保護
? eSOP-8 封裝
應用領域
? 藍牙音響
? 擴音器
? 其他消費類音頻設備

芯片管腳描述

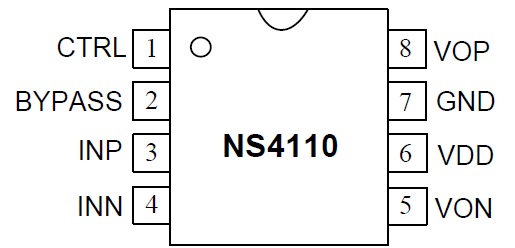

NS4110封裝管腳分配圖(top view)

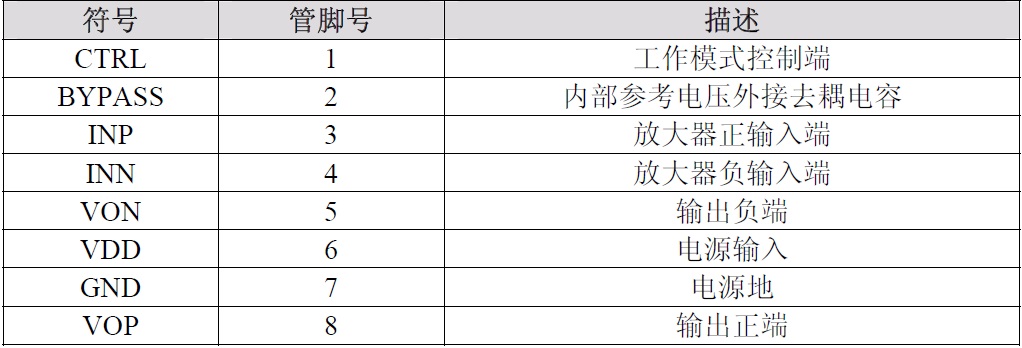

NS4110管腳描述

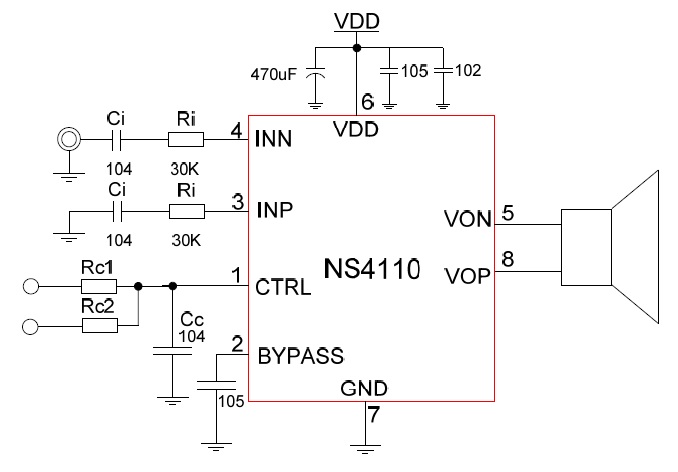

典型應用電路
