SUN6200 2.4G無線模塊 RF射頻模塊 低成本替代Si24R1 NRF24L01
SUN6200 2.4G無線模塊 RF射頻模塊 低成本替代Si24R1 NRF24L01 SPI接口,采用昂瑞微 (原HUNTERS漢天下)HS6200 2.4G無線收發芯片工作于 2.400 - 2.4835GHz 的全球 ISM 頻段。使用 SUN6200 設計無線通訊系統,只需要一個MCU(微控制器)和一些外部無源元件。
SUN6200 2.4G無線射頻模塊是一款嵌入基帶通信協議的單片 2.4GHz 收發芯片的無線模 塊,工作在 2.4GHz~2.483GHz 世界通用的 ISM 頻段,適用于超低功耗無線應用領域。
SUN6200 2.4G無線模塊 RF射頻模塊 低成本替代Si24R1 NRF24L01 SPI接口,采用昂瑞微 (原HUNTERS漢天下)HS6200 2.4G無線收發芯片工作于 2.400 - 2.4835GHz 的全球 ISM 頻段。使用 SUN6200 設計無線通訊系統,只需要一個MCU(微控制器)和一些外部無源元件。您可以通過串行外設接口 (SPI) 操作和配置 HS6200。寄存器映射可通過 SPI 訪問,包含 HS6200 中的所有配置寄存器,可在芯片的所有操作模式下訪問。
SUN6200 2.4G無線射頻模塊調制方式采用 GFSK/FSK 調制,最大發射功率可以達到 8dBm, 接收靈敏度在 1Mbps 速率下可以達到-88dBm,片內集成電壓調節器,可確保高電 源抑制比(PSRR)和寬電源電壓范圍。最低工作電壓為 1.8V,最高工作電壓為 3.6V。
無線射頻:
全球 2.4GHz ISM 頻段操作
126 個射頻通道
通用 RX 和 TX 接口
GFSK 調制
500kbps、1 和 2Mbps 空中數據速率
1MHz 非重疊信道間隔 1Mbps
2MHz 非重疊信道間隔 2Mbps
發射器:
可編程輸出功率:0、-6、-12 或-18dBm。(4dBm@3V)
0dBm 輸出功率時為 18.5mA
接收器:
快速 AGC 以改善動態范圍
集成通道過濾器
2Mbps 時為 19.5mA
2Mbps 時的 -83dBm 靈敏度
1Mbps 時的 -88dBm 靈敏度
500kbps 時的 -88dBm 靈敏度
射頻合成器:
完全集成的合成器
無外部環路濾波器、VCO 變容二極管或諧振器
接受低成本±60ppm 16MHz 晶振
協議引擎:
1 到 32 字節的動態負載長度
自動數據包處理
1:6 星型網絡的 6 個數據管道
電源管理:
集成穩壓器
1.8 至 3.6V 電源范圍
具有快速啟動時間的空閑模式,用于高級電源管理
30μA Standby-I 模式,4uA 掉電模式
從掉電模式啟動最長 2ms
最大 210us 從備用 I 模式啟動
主機接口:
4 針硬件 SPI
最大 10Mbps
3 個獨立的 32 字節 TX 和 RX FIFO
3.3V
應用
無線 PC 外圍設備
鼠標、鍵盤
遙控
消費類電子產品
無線游戲控制器
無線音頻設備
玩具
VOIP 和無線耳機
個人健康和娛樂設施
智能家居
通信距離
空曠地帶 150米
----------------------------------------------------------

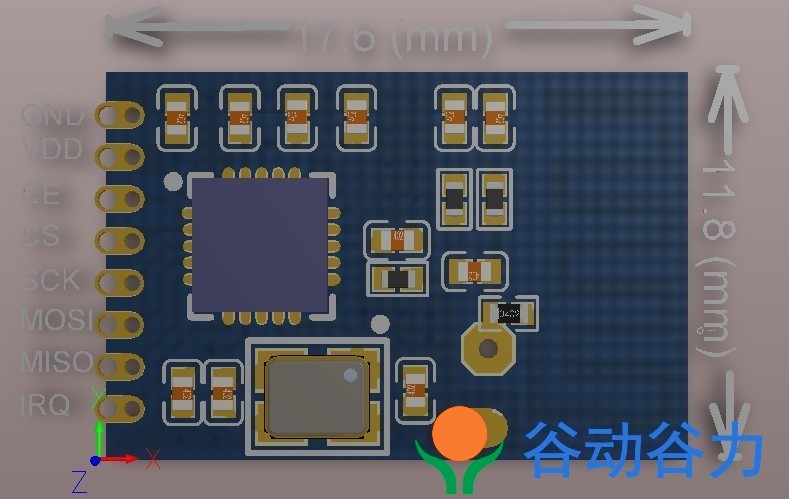

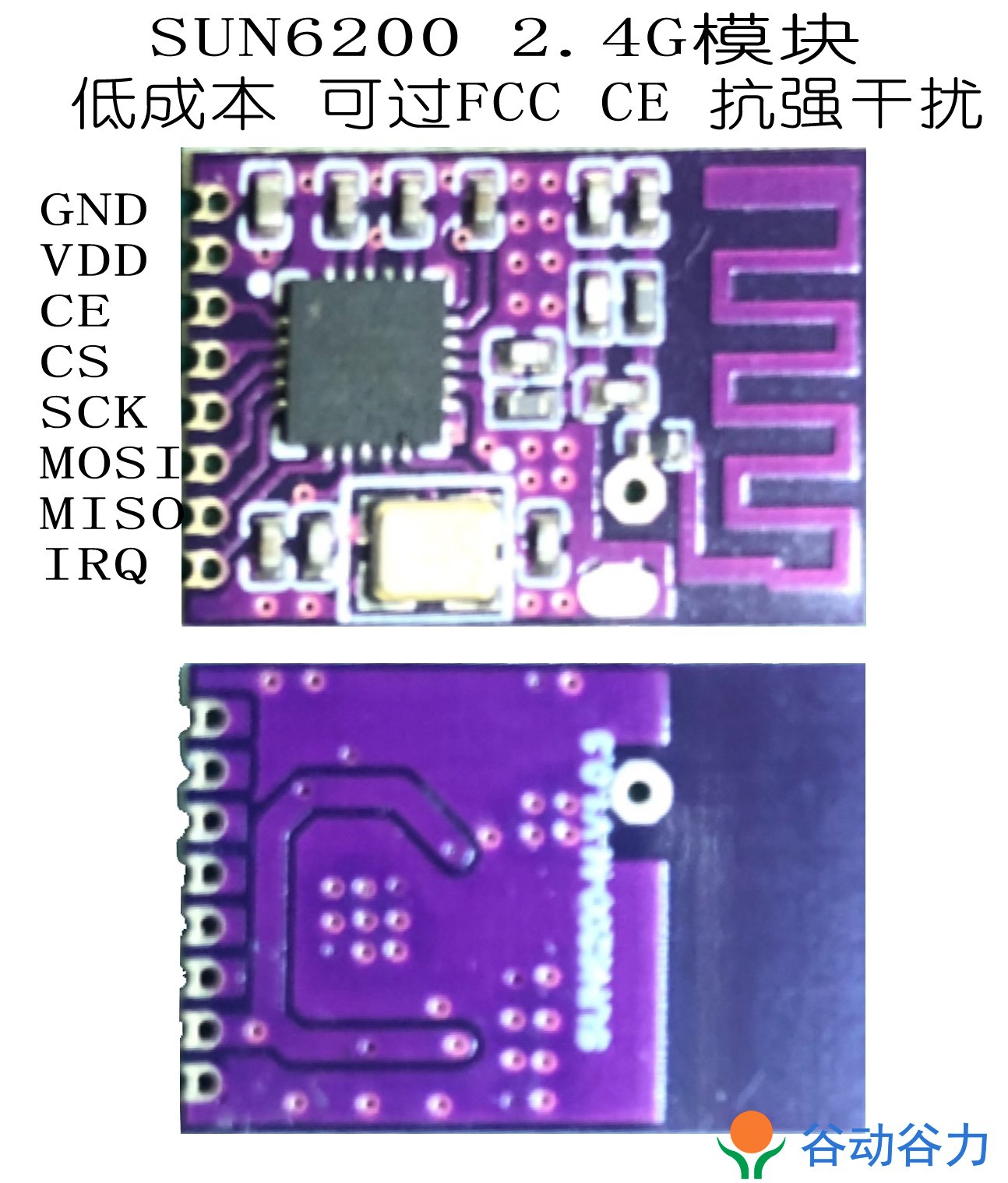

序號 | 引腳名 | 類型 | 描述 |
1 | GND | 地 | 系統地 |
2 | VCC | 電源 | 3.3V |
3 | CE | I/O 口 | 模式片選信號,使能發射模式或接收模式 |
4 | CSN | I/O 口 | SPI 片選 |
5 | SCK | SPI 時鐘 | SPI 時鐘輸入 |
6 | SI | SPI 輸入 | SPI 數據輸入 |
7 | SO | SPI 輸出 | SPI 數據輸出 |
8 | IRQ | I/O 口 | 中斷信號低電平有效 |

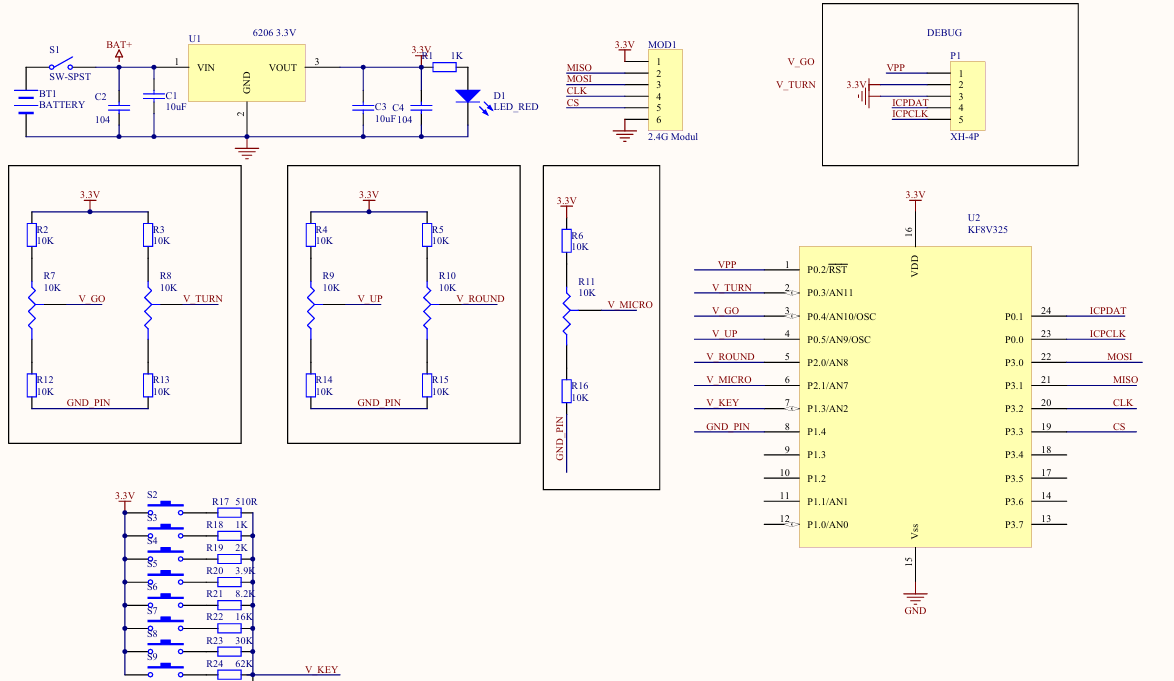

航模遙控器應用電路原理圖
備注:
1. 模塊供電電壓范圍在 1.8~3.6V 之間,不能在這個區間之外,如超過 3.6V 將會燒壞模 塊,推薦工作電壓為 3.3V。
2. 模塊接口采用半圓焊盤方式,所有 GND 引腳要和系統電路的邏輯地可靠連接。
3. 天線部分要遠離系統地。
4. 沒有集成硬件 SPI 接口的單片機也可以控制本模塊,用普通的 I/O 口模擬 SPI 的時序 進行讀寫操作即可,
5. 接口可直接與 3.3V 供電的單片機連接,不需要串聯電阻;上拉電阻視單片機 I/O 口的 類型而定,如果是開漏型 I/O 口則要加上拉電阻;與 5V 供電的單片機連接時,如果單片機 I/O 口輸出電流大于 10mA,需要串聯 2~5K 電阻分壓,否則容易燒壞模塊。
6. DIO0,DIO2 是通用數字 I/O 口,可根據應用配置以產生需要的觸信號.
7. 在多信道的應用中,信道間隔以 1MHz,如果間隔小于 1MHz,容易產生同頻干擾。
序號 | 型號 | 芯片方案 | PA | 通信距離 | 封裝形式 | 天線形式 | 備注 |
1 | SUN6200-PAT | HS6200 | 無 | 80m | 郵票孔貼片 | PCB | |
2 | SUN6200-N | HS6200 | 無 | 150m | 郵票孔貼片 | 6*30棒狀天線 |
HS6200 2.4G無線射頻IC 規格書Datasheet 應用手冊 下載_資料下載_光明谷科技 (sunsili.com)
Github開源SUN6200-SDK
【附錄】2.4G 無線收發芯片 模塊 方案
1. 漢天下2.4G 無線收發芯片:
HS6200:需外接單片機,空口速率500K,1M,2M, 發射功率8DBM;封裝 QFN20, SOP16;高度兼容下列芯片 nRF24L01+; BK2425;
HS6201:集成PA, 適合遠距離遙控應用, 船模,航模,遠距離通訊;
HS6206:SOC, 集成MCS-51核;256 Ram/16K Rom/18GPIO, 封裝QFN40, SOP16
HS6207:SOC, 集成ARM CORTEX M0, 32BIT/2K ram/28k flash Rom, I2C, UART, PWM,ADC等
2. 漢天下2.4G 無線收發模塊
SUN6200-PAT,板上F-PIFA 蛇形天線,郵票口或1.27 8Pin插針;
SUN6200-N,鞭狀天線,郵票口或1.27 8Pin插針。
3. 漢天下2.4G無線應用方案
1)2.4G遙控玩具車方案,共有兩種方案,一種基于HS6200, 一種基于HS6206
2)2.4G 演講遙控筆方案,PTT 演示遙控筆方案,空鼠方案
3)2.4G 無線遙控燈光控制,調光方案
4) 2.4G 玩具無線語音對講
5)其他方案敬請垂詢
