HS6200簡介

HS6200 設計用于在 2.400 - 2.4835GHz 的全球 ISM 頻段中運行。要使用 HS6200 設計無線通訊系統，只需要一個MCU（微控制器）和一些外部無源元件。您可以通過串行外設接口 (SPI) 操作和配置 HS6200。寄存器映射可通過 SPI 訪問，包含 HS6200 中的所有配置寄存器，可在芯片的所有操作模式下訪問。
替代NRF24L01 SI24R1不錯的選擇。

產品特性

無線射頻：

        全球 2.4GHz ISM 頻段操作

         126 個射頻通道

        通用 RX 和 TX 接口

         GFSK 調制

         500kbps、1 和 2Mbps 空中數據速率

         1MHz 非重疊信道間隔 1Mbps

         2MHz 非重疊信道間隔 2Mbps

發射器：

        可編程輸出功率：0、-6、-12 或-18dBm。(4dBm@3V)

         0dBm 輸出功率時為 18.5mA

接收器：

        快速 AGC 以改善動態范圍

        集成通道過濾器

         2Mbps 時為 19.5mA

         2Mbps 時的 -83dBm 靈敏度

         1Mbps 時的 -88dBm 靈敏度

         500kbps 時的 -88dBm 靈敏度

射頻合成器：

        完全集成的合成器

        無外部環路濾波器、VCO 變容二極管或諧振器

        接受低成本±60ppm 16MHz 晶振

協議引擎：

         1 到 32 字節的動態負載長度

        自動數據包處理

         1:6 星型網絡的 6 個數據管道

電源管理：

        集成穩壓器

         1.8 至 3.6V 電源范圍

        具有快速啟動時間的空閑模式，用于高級電源管理

         30μA Standby-I 模式，4uA 掉電模式

        從掉電模式啟動最長 2ms

        最大 210us 從備用 I 模式啟動

主機接口：

         4 針硬件 SPI

        最大 10Mbps

         3 個獨立的 32 字節 TX 和 RX FIFO

         5V 耐壓 IO

緊湊型 20 引腳 4x4mm QFN 封裝



應用

        無線 PC 外圍設備

        鼠標、鍵盤

        遙控

        消費類電子產品

        無線游戲控制器

        無線音頻設備

        玩具

        VOIP 和無線耳機

        個人健康和娛樂設施

        智能家居

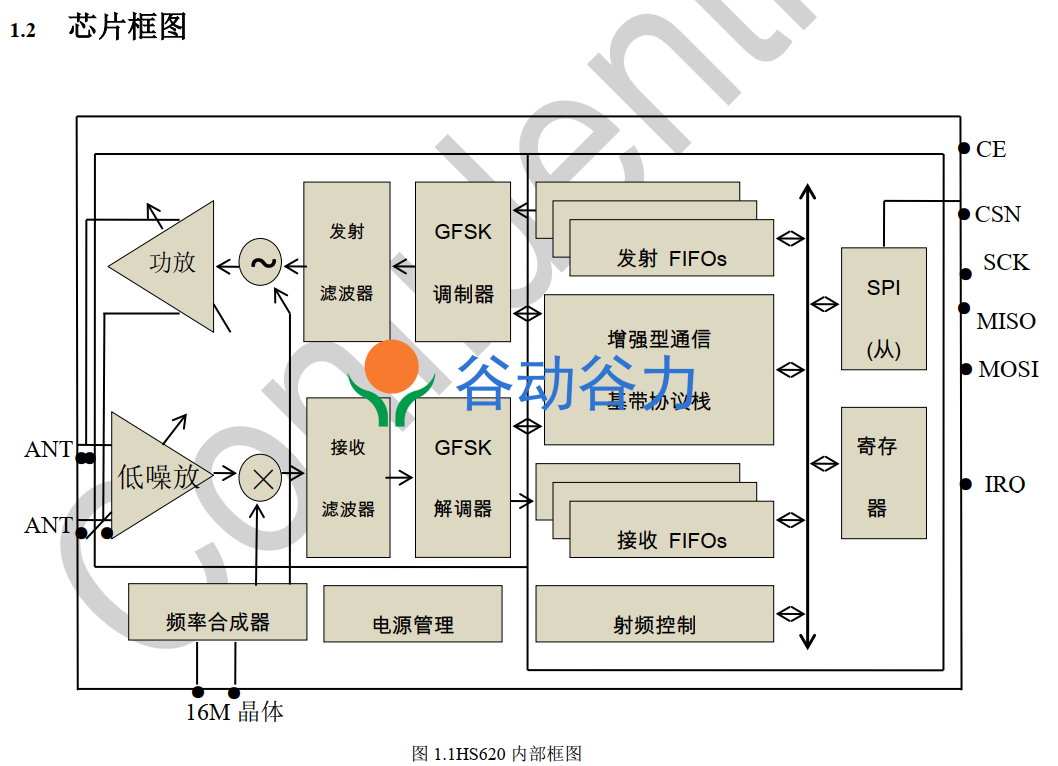

框圖

典型應用

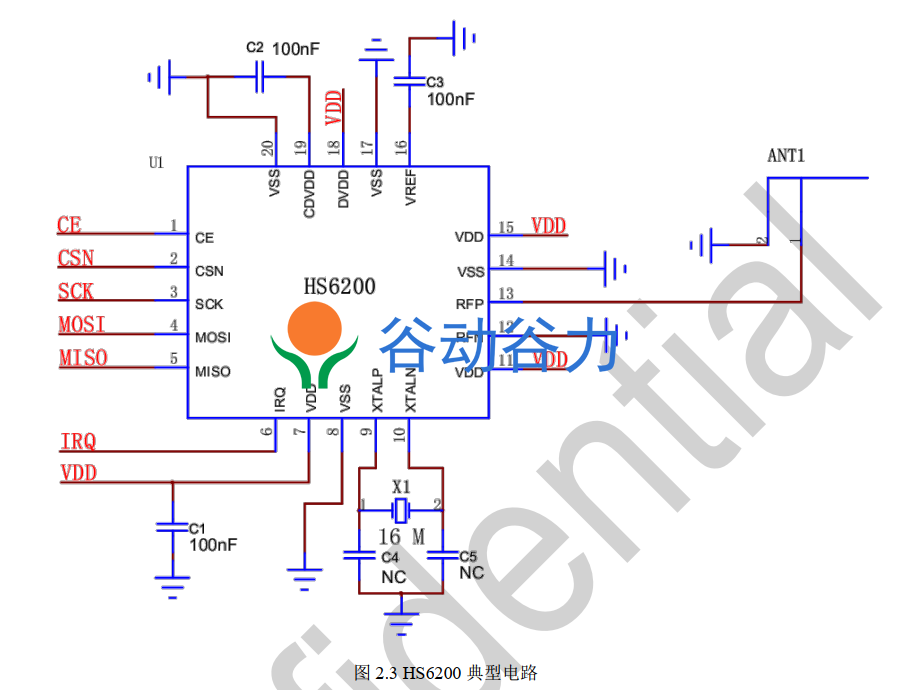

不要求過 FCC 或 CE 標準，使用 HS6200 最簡外圍電路，外圍器件只需 4 個器件

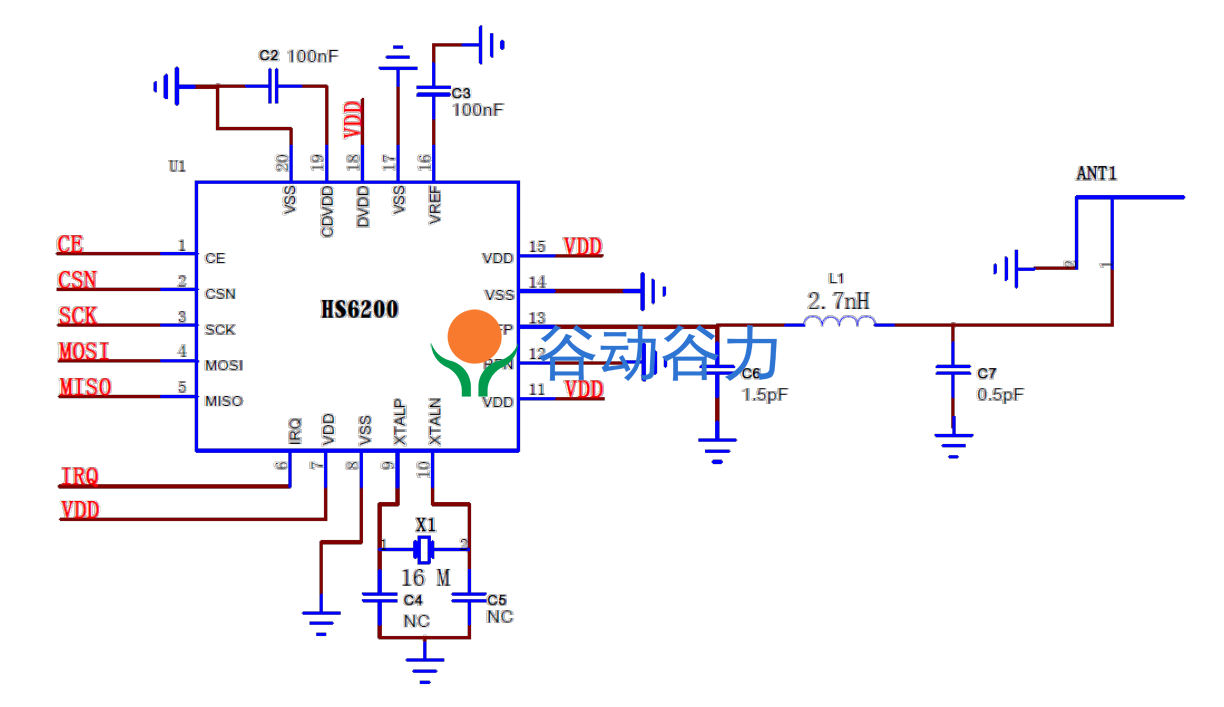

要求過 FCC 或 CE 標準，天線的匹配網絡采用 3 個器件， C6， C6=1.5pF， C7， C7=0.5pF， L1，L1=2.7nH。

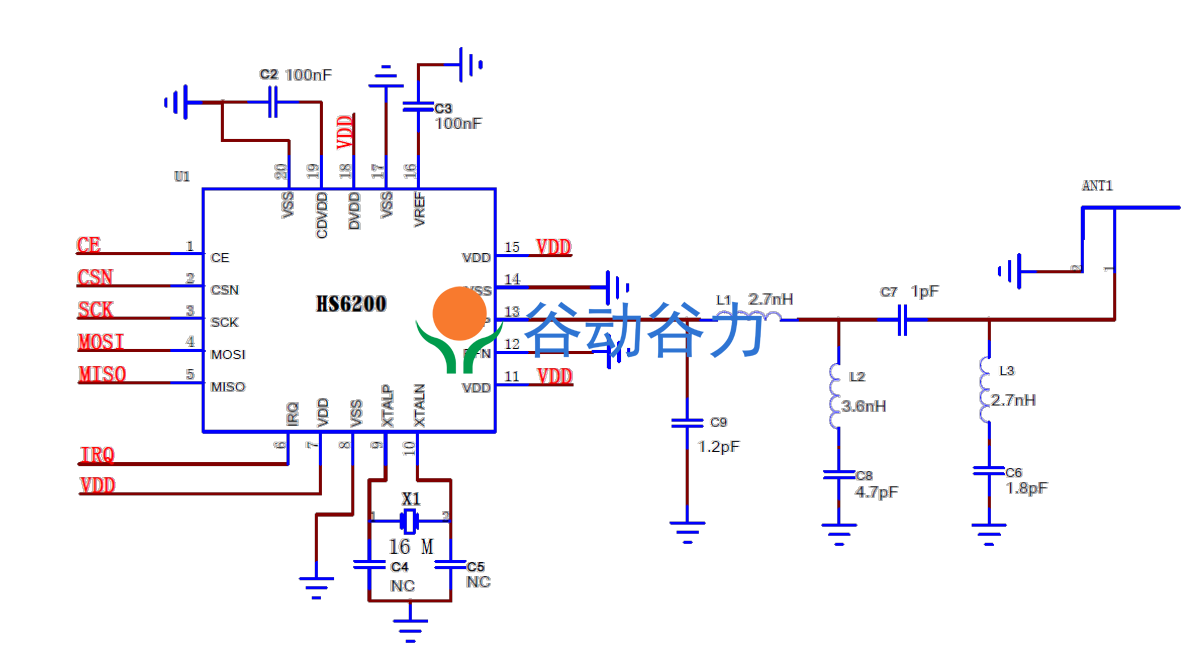

要求過 FCC 或 CE 標準，且強干擾環境下，天線的匹配網絡可以使用 7 個器件， C6=1.8pF， C7=1pF，C8=4.7pF， C9=1.2pF， L1=2.7nH，L2=3.6nH， L3=2.7nH。此匹配電路可以使 HS6200 在強干擾環境中，還能表現出比較優的通信性能。
