TF(microSD)卡引腳定義
Micro SD卡是一種小型而高容量的存儲設備，廣泛應用于手機、相機、平板電腦等便攜式電子設備。為了實現與設備的穩定連接以及數據傳輸，Micro SD卡采用了一套精密的引腳配置。光明谷的小編將深入介紹Micro SD卡的引腳配置，解析各引腳的功能及其在設備連接和數據傳輸中的作用。
2. Micro SD卡引腳的基本結構

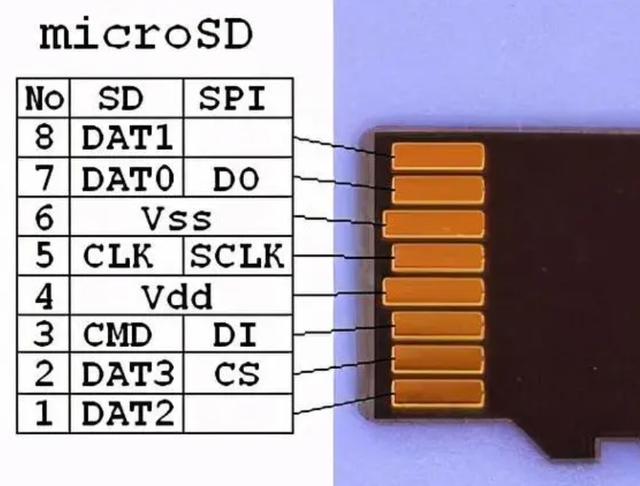

Micro SD卡的引腳布局相對緊湊，通常包括9個引腳。這些引腳在卡片的底部邊緣排列，通過卡槽與設備連接。以下是這些引腳的基本功能：

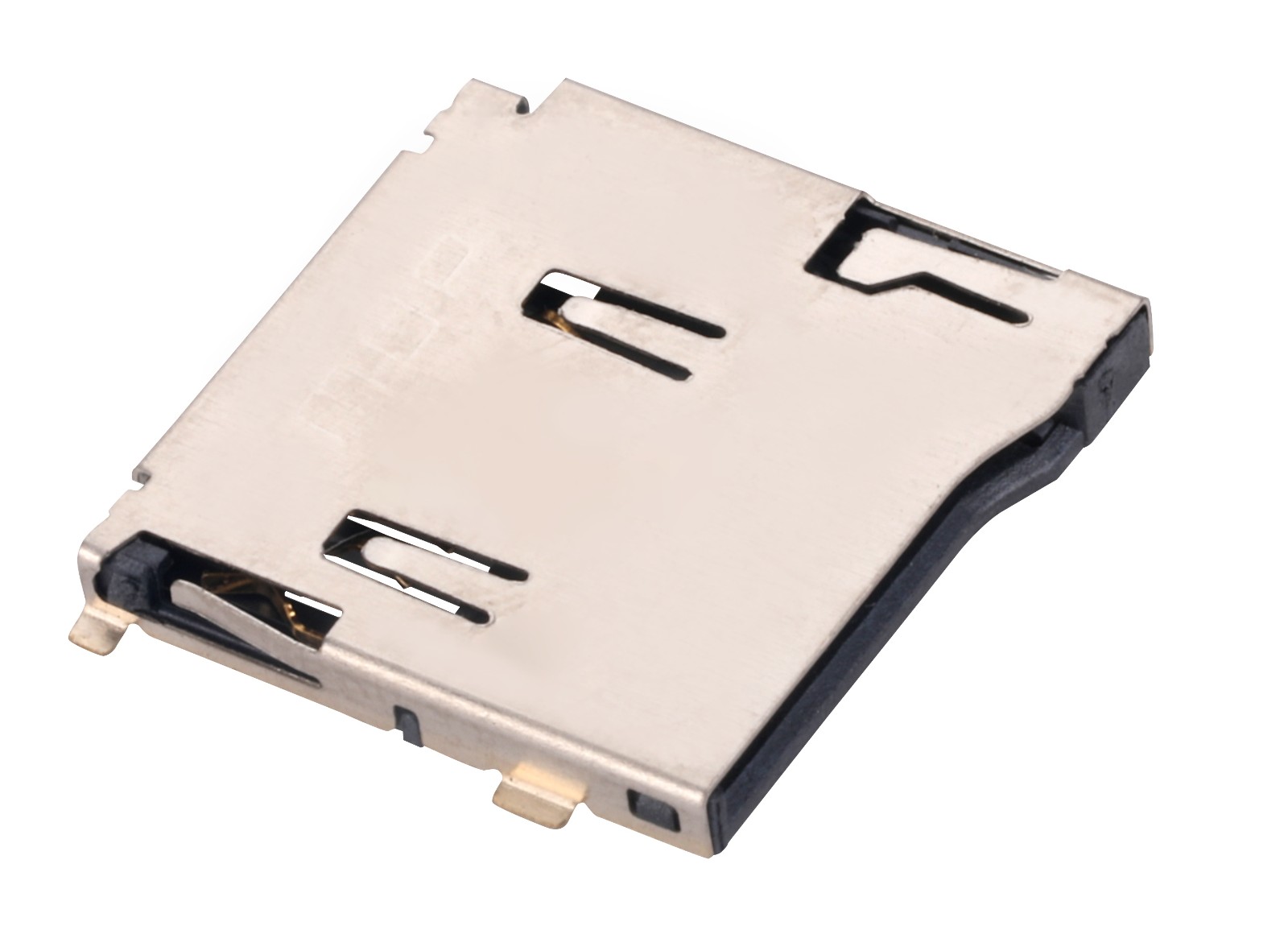

TF卡座

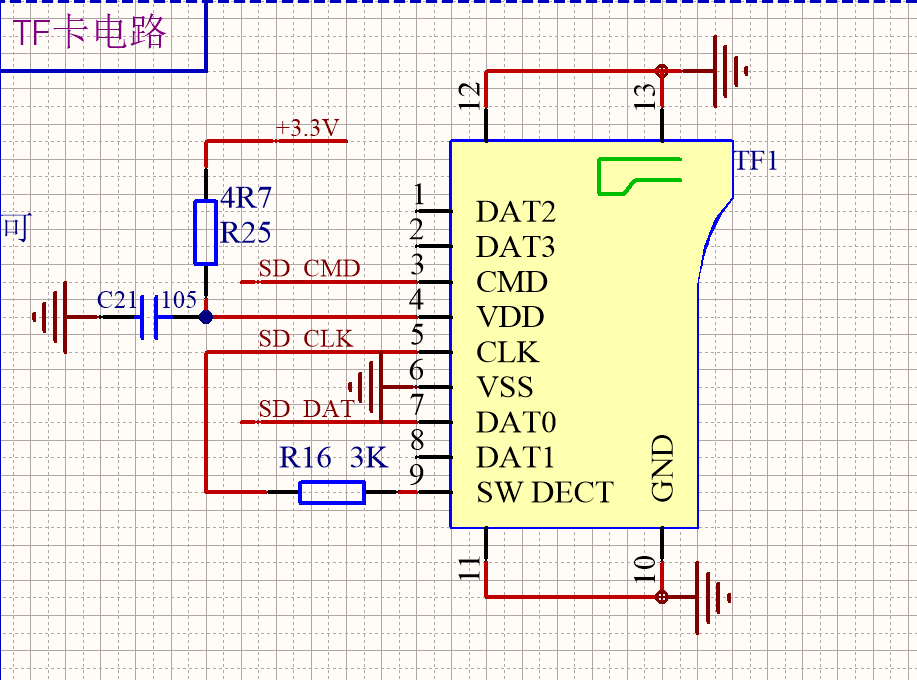

卡座接口電路
VDD（供電電壓）： 用于提供卡片所需的電源電壓。通常，Micro SD卡支持3.3V供電。
VSS（地）： 地引腳，用于形成電路的閉環，確保正常電流流動。
DAT0DAT3（數據線）： 用于傳輸數據的引腳。通常，DAT0用于單線模式，DAT0DAT3用于4線模式，實現更高的數據傳輸速度。
CLK（時鐘線）： 提供用于同步數據傳輸的時鐘信號，確保設備與Micro SD卡之間的數據傳輸協調有序。
CMD（命令線）： 用于傳輸指令，指導Micro SD卡執行相應的操作。
CD/DAT3（卡插入檢測/數據線3）： 用于檢測Micro SD卡是否插入卡槽，以及在4線模式中的數據傳輸。
3. 引腳的功能詳解
VDD和VSS： VDD是供電電壓引腳，VSS是地引腳。它們共同提供Micro SD卡所需的電源和接地，確保卡片正常工作。
DAT0DAT3： 這些引腳用于傳輸數據。在單線模式中，只使用DAT0；而在4線模式中，DAT0DAT3都參與數據傳輸，提高傳輸速度。
CLK： 時鐘引腳提供一個穩定的時鐘信號，用于同步數據傳輸。它確保設備和Micro SD卡之間的數據傳輸協調有序。
CMD： 命令引腳用于傳輸指令，指導Micro SD卡執行讀取、寫入、擦除等操作。它在與設備的通信中起到關鍵作用。
CD/DAT3： 在單線模式中，DAT3用于卡插入檢測。在4線模式中，DAT3成為數據傳輸線之一。
4. 數據傳輸速度與引腳配置關系
Micro SD卡的數據傳輸速度與引腳的配置密切相關。通過適當的引腳配置，卡片可以實現更高的數據傳輸速率。例如，在4線模式下，使用DAT0DAT3引腳進行數據傳輸，相較于單線模式，可以提供更大的帶寬，加速數據讀寫速度。
5. 引腳配置與設備兼容性
Micro SD卡的引腳配置需要與連接設備相匹配，以確保設備能夠正確識別和與Micro SD卡通信。在選擇Micro SD卡時，用戶應該注意設備的兼容性，確保卡片的引腳配置與設備要求相符。
6. 結論
Micro SD卡的引腳配置是保證與設備連接和數據傳輸正常進行的關鍵因素。通過了解各引腳的功能和相互關系，用戶可以更好地理解Micro SD卡在設備中的作用，選擇適當的卡片以滿足設備的存儲需求。在實際使用中，保持引腳的清潔和正常連接是確保Micro SD卡穩定工作的重要步驟。
