中科藍訊開發用downloader燒錄固件常見問題
常見問題 Q&A
Q：芯片如何進入串口升級模式?
A：芯片通過以下機制進入口升級模式：
- 1. 芯片復位啟動時, 芯片會檢升級IO口的握手時序, 如果時序匹配, 則進入升級模式.
- 2. 程序正常運行過程中, 如果升級IO沒有被占用(或調試打印輸出完成后), 芯片內的升級模塊也會不斷偵測升級握手時序, 如果時序匹配也會進入升級模式.
Q：程序升級不成功原因及處理方法?
A：程序升級(固件下載）不成功有以下原因及處理方法：
- 1. 檢測串口與芯片硬件連接是否正確. (萬用表量一下, 串口模塊的GND和串口 是否 與芯片GND及串口相連) (或在DownLoader啟動下載時,示波器量一下串口時序是否有到芯片引腳)
- 2. 檢查芯片供電是否正常: 芯片一般由VUSB或VBAT引腳供電, 供電成功后, VDDIO會輸出約3.3V左右的電壓. 若量到VDDIO有3.3V電壓輸出, 一 般供電正常,如果芯片有VDDCORE 引腳封裝出來,也可以測量一下VDDCORE電壓是否正常(0.8~1.3V可配,均正常)
VDDIO(約3.3V) 作為內部FLASH的電源, 非常重要, 需要確保VDDIO電源穩定 (如果VDDIO上沒有接電容, 或電容失效, 或電容離芯片引腳比較遠, 這些都可能引起下載失敗, 或即失下載成功后, 校驗也會失敗, 或程序運行異常)
- 3. 確認芯片供電正常后, 可用示波器測量26M晶振, 看看晶振是否起振. 晶振起振后才能下載程序.
- 4. 檢測通信IO上是否有其它電容或電路連接影響到升級, 一般該IO上有藍色LED燈不會影響通信. 紅燈則會影響通信.
- 5. 如果通信IO有被復用做其它功能, 則芯片必須復位才能進入升級時序檢測, 注意芯片進入低功耗模式時, 即使拔掉電池可能也要等比較長的時間才能耗完電正常復位.
Q: 硬件連接沒有問題, 為什么還是固件燒錄不成功？
A: 一般是芯片沒有復位導致升級不成功
此時可以嘗試:
- 1) 拔掉電池,拔掉串口通信線(通信線也會漏電過來), 再手動放電 (短接VDDIO或VBAT到地, 如果是軟開機,可以多按幾次開機鍵放電)
- 2)點擊PC下載工具Downloader啟動下載, 上先接串口通信線, 再接入電池上電. 一般都能下載成功.
- 3) 如果USB線下載, 且樣機可用USB供電.可以嘗試升級時快速插入USB, 避免插入慢,樣機已上電但通信IO口還沒有連接好, 導致 下載失敗
(先上電, 芯片上電時會檢測下載時序, 但由于通信IO未連接好導致下載時序檢測失敗,接下來已經跑正常的USB功能了, 則無法再復用進行下載了).

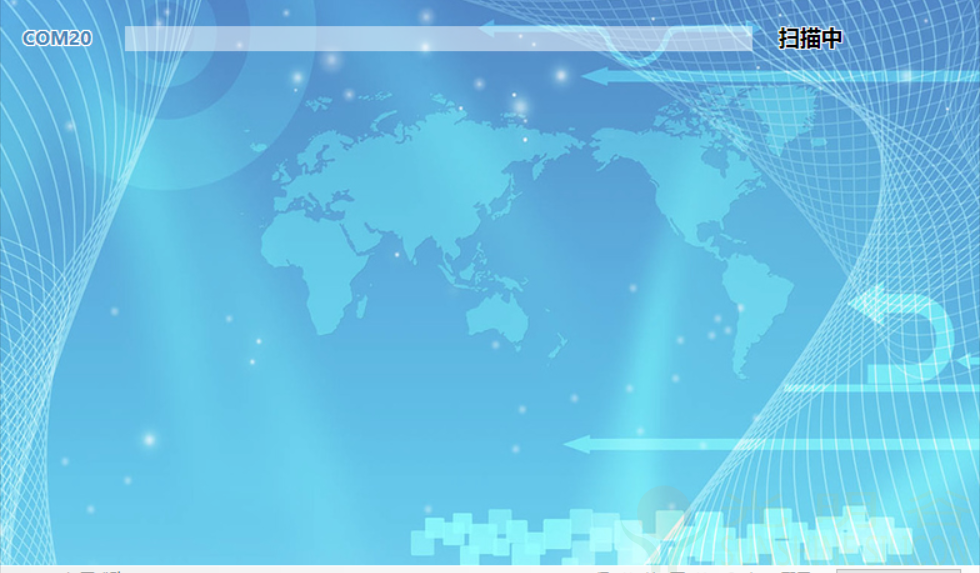

Q: 為什么一直顯示掃描中，如何處理？
A：如果出現一直顯示在掃描中，硬件連接沒問題，但沒有檢測到芯片的情況，依上述芯片進入串口升級模式的機制描述，可以斷開VBAT重新上電，或長按目標板的 powerkey 按鍵關機再開機，喚醒一下芯片進入燒錄，燒錄完成

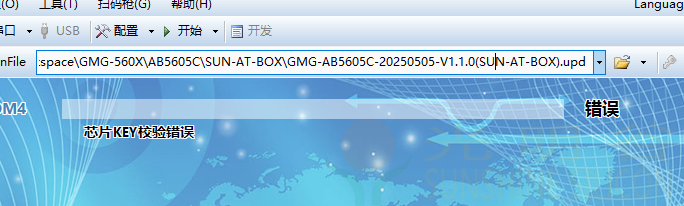

Q：為什么出現芯片KEY檢驗錯誤？
A：出現芯片KEY檢驗錯誤，因為固件加密的key,芯片加密的key不一致，別人給你固件是沒法燒錄到我們的芯片里，我們給你的升級固件也沒法燒錄到別家的芯片里，因為我們的固件是加密過的。只有固件和芯片使用同樣加密key才能升級燒錄。

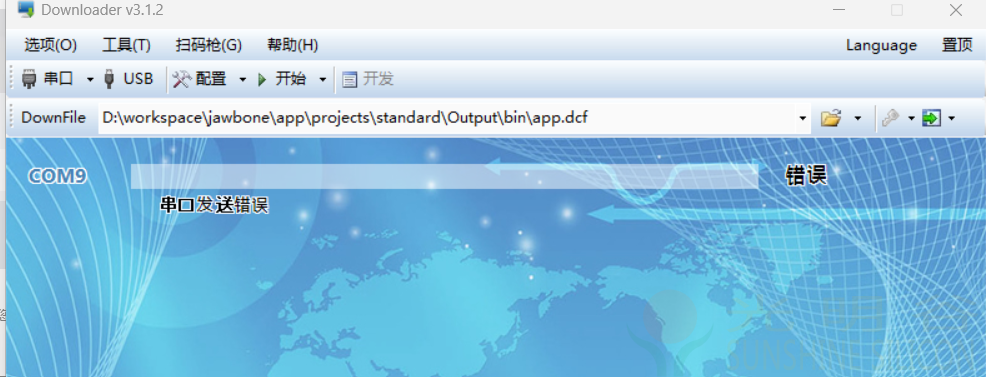

Q：為何出現串口錯誤，如何處理？
A： 出現串口錯誤的原因，一般是XLink或USB轉串口工具（如CH340, FT232)等給目標板供電，目標板負載過重，導致XLink或USB轉串口工具掉電。

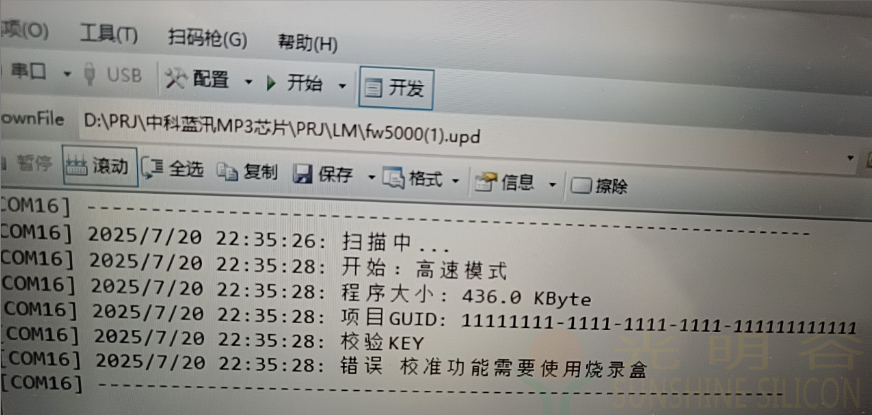

Q：為何出現錯誤校準功能需要使用燒錄盒，如何處理？

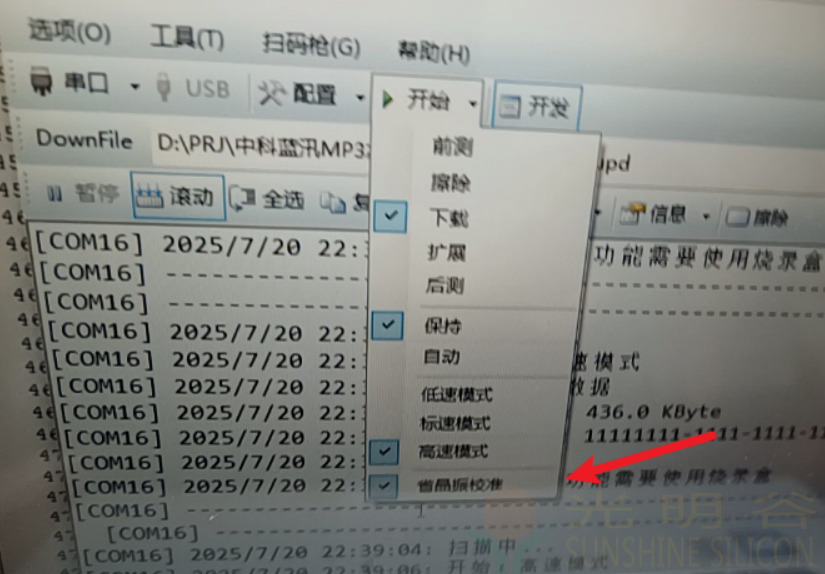

A：開了省晶振校準功能，此功能用于AB13X，AB15X，AB16X，AB17X等純音頻播放IC，省晶振校準 頻率，并且需要專用燒錄盒。
普通藍牙IC或音頻播放IC（我們出廠時已經校準過了，普通用戶用XLINK是無法校準的）， 需關閉省晶振校準 頻率功能，默認下載我們提供Downloader（下載：http://www.ssjjxcjy.cn/html/support/downloads/229.html，用電腦復制到瀏覽器）是未開啟此功能的，不打開此功即可。
