導語 | 高德地圖、百度地圖、騰訊地圖等手機地圖上提供的定位導航、路況查詢、位置搜索等實用功能，極大方便了人們的生活，這背后有賴于智能手機提供的定位能力（GPS、蜂窩、WIFI 等），目標用戶主要是人。與此同時，近些年物聯網產業高速發展，越來越多的物聯網終端連上了網絡，實現了人與物，甚至物與物之間的互連互通。隨著智能化要求的進一步提高和物聯網應用的進一步拓展，除了互聯互通，解決“物在 where”問題也越來越迫切，即 IoT 定位。本文將介紹一種厘米級的高精度 IoT 定位技術 – UWB 高精度定位，希望與大家一同交流。
一、什么是 UWB
UWB（Ultra Wide Band，超寬帶）技術是一種新型的無線通信技術，其與傳統通信技術有很大的差異。
在傳統通信體制中，數據傳輸一般都需要使用載波來承載，UWB 則不需要，取而代之的是通過發送和接收具有納秒甚至亞納秒級的極窄脈沖來傳輸數據，一個信息比特可映射為數百個這樣的脈沖。
根據傅里葉時頻變換規則可知，單周期 UWB 脈沖時域?qū)挾仍蕉蹋瑢?duì)應的頻域帶寬就越寬，這種納秒級時域脈沖信號，往往能產生具有 GHz 量級的頻域帶寬，如圖 1 所示。因此這種技術也稱 UWB 超寬帶技術（簡單來說就是帶寬非常大）。
正是這些納秒級的時域脈沖，使得 UWB 信號具有極高的時間分辨率，非常適合高精度定位。

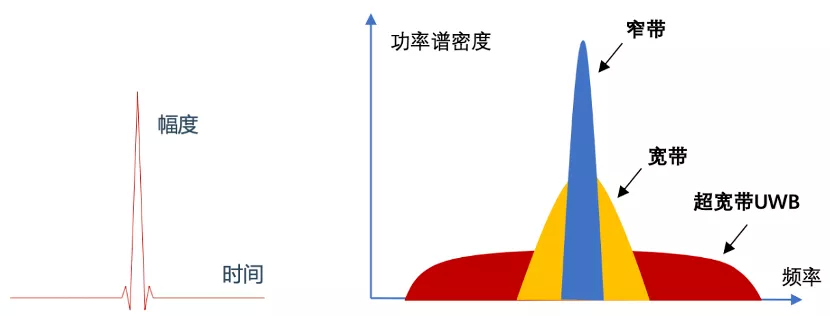

圖 1 UWB 時域極短脈沖信號及頻譜
二、UWB 定位的技術特點
1. 高精度
具有厘米級的高精度定位能力。UWB 信號時域?qū)挾葮O窄，接收端在測量時，能獲得極高的時間分辨率，簡單講就是時間測量準，這是實現高精度定位的基礎。
同時它還具有很強的抗多徑能力，不同方向到達的信號很難出現疊加干擾，這對高精度定位也非常有好處。
2. 低功耗
UWB 系統使用周期性的脈沖來發送數據，脈沖持續時間很短，一般在 0.20ns～1.5ns 之間，占空比非常低，省去了發送連續載波的大量功耗，因此功耗可以做到很低。
3. 高安全
UWB 通信系統的物理層技術具有天然的安全性能，其帶寬大，發射功率譜密度比噪聲還要低，承載的信息淹沒在噪聲中，被截獲和干擾的概率非常低。反之，影響其他無線通信（如 WIFI）的概率也非常低。總結起來，就是自己既不干擾別人，別人也很難干擾自己。
4. 低成本
部署 UWB 定位系統，有一定的硬件采購成本，但 UWB 基站覆蓋范圍大，典型半徑達 50-150 米，同樣面積下，需部署的設備更少。同時，UWB 系統一旦部署調試完畢，幾乎不用再改動，一次投入，可用 10 年，運營成本極低。
三、UWB 定位網絡架構
整個 UWB 定位系統主要包含四個部分：UWB 定位標簽、UWB 定位基站、IoT 定位平臺，以及應用平臺，如下圖所示：

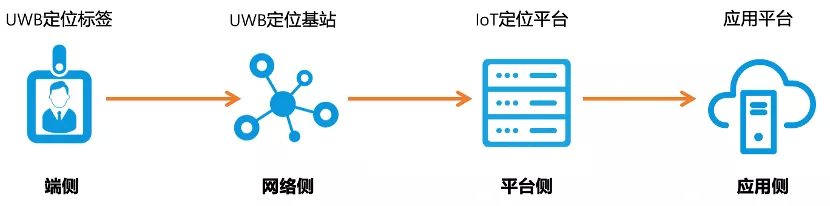

圖 2 UWB 定位系統組成
1. UWB 定位標簽
UWB 定位標簽攜帶在目標人員和物資中，其周期性發送上行 UWB 定位脈沖信號，有工牌、安全帽、腕表等多種形態，適用于不同的應用場景，具有低功耗、便攜、防水防塵等特點。

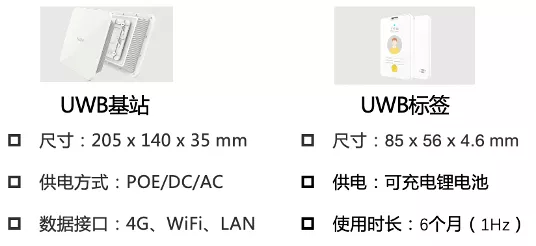

圖 3 典型 UWB 基站和標簽
2. UWB 定位基站
UWB 定位基站固定安裝在環境四周，其接收測量 UWB 定位標簽的脈沖信號以得到高精度的定位數據，具有室內型、工業型、防爆型等多種形態，支持多種供電方式和數據接口。
3. IoT 定位平臺
接收 UWB 定位基站的測量數據，完成高精度位置計算。圍繞高精度位置，還研發有熱力圖、電子圍欄、軌跡呈現，以及設備管理等實用功能，同時也提供用戶 API，便于應用側進行二次開發。
4. 應用平臺
B 端客戶借助 IoT 定位平臺提供的基礎定位能力拓展業務，助力企業智能運營、安全生產、降本增效。
在實際部署中，與智能手機在公共區域定位不同，UWB 定位常常面向的是工廠、園區等生產制造場景，由于涉及到生產制造等核心企業環節，這類場景對定位精度的要求比手機定位要求高得多，通常需要在作業現場部署專門的定位網絡（含定位基站和定位標簽）。
典型的定位網絡部署方案如下圖：

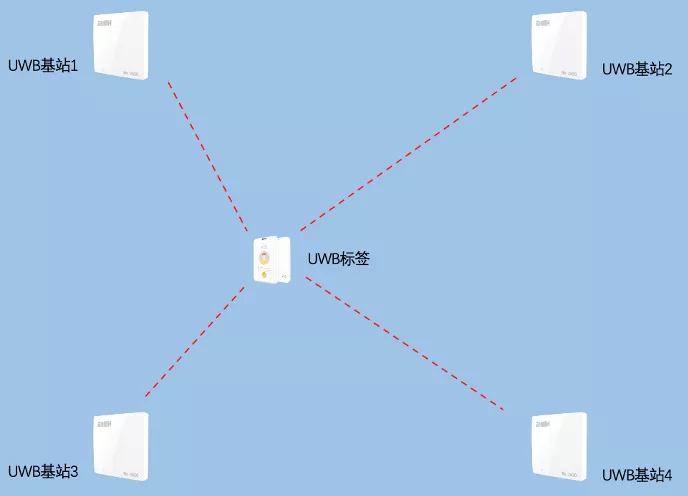

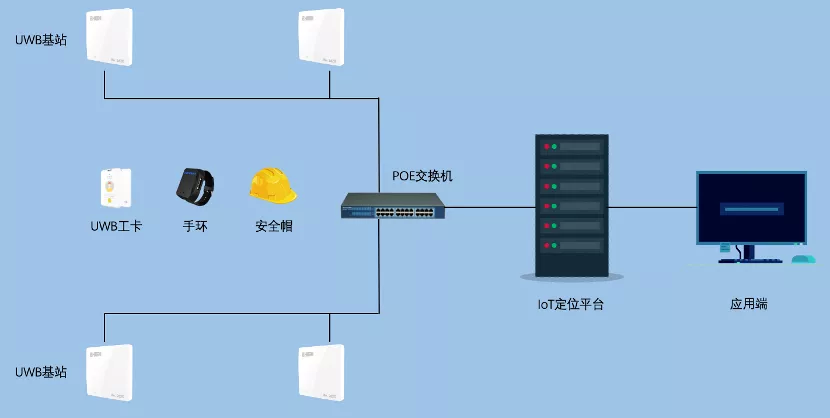

圖 4 UWB 定位網絡部署架構
UWB 基站一般安裝在定位區域四周，位置是固定的，一般要安裝至少 4 個基站，基站位置和定位精度強相關，需要進行精確測量校正。
PoE 交換機與各個基站連接，實現基站和 IoT 定位平臺之間的數據通信，也可以通過 PoE 方式給基站供電。
UWB 標簽一般是攜帶在人員或物資上，如工牌、手環、安全帽等，標簽之間是相互獨立的。總體而言，安裝和部署都比較簡單方便。
四、UWB 定位原理
前文提到，UWB 信號脈沖時域?qū)挾葮O窄，具有非常高的時間分辨率，天然適合高精度定位。在 UWB 位置計算中應用最廣泛的是到達時間差法（TDOA），即根據信號達到基站的時間差來進行定位，其原理如下圖所示：
圖 5 UWB 定位原理圖
UWB 定位標簽是可移動的被定位目標，其向周圍發送納秒級的脈沖信號，固定安裝在周圍的 UWB 基站接收并測量上述脈沖信號，經過濾波、滑動相關等運算，各自計算得到脈沖信號的到達時刻等定位測量信息。
上述定位測量和基站坐標等信息作為 TDOA 等定位算法的輸入，IoT 定位平臺完成對 UWB 標簽的高精度位置計算，并以此為基礎，封裝設備管理、熱力圖、軌跡等多種實用功能，為應用側提供服務。
TDOA 要求基站之間保持時鐘同步，UWB 基站同步精度非常精準，可以達到 0.1ns 以內。因此下面假設 UWB 基站之間時鐘是同步的，標簽發送脈沖信號后，到達各個基站所需的時間是不一樣的，如圖 6 所示，分別是 t1-t4，以基站 1 作為基準，可以求得其他基站 i 與基站 1 的距離差分別為：
其中，c 為光速。根據幾何規律，平面內到兩定點的距離差的絕對值為定長的點的軌跡形成雙曲線。在這里，兩定點就是基站 i 與基站 1，ri,1 為定長的距離差，因此多條雙曲線的交點就是定位位置。

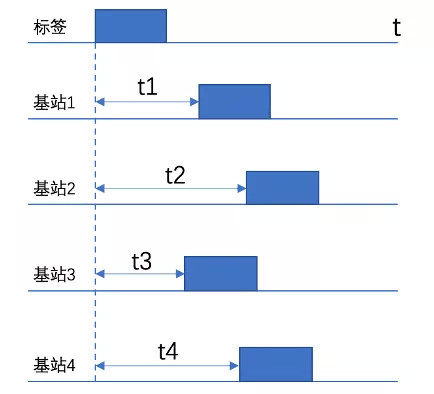

圖 6 UWB 信號時序圖
下面以 2D 定位為例進行數學推導，設基站 i 的坐標為(xi, yi)，1≤i≤M，目標標簽的坐標為（x, y），標簽到基站之間的距離：
則標簽到基站 i 與基站 1 的 TDOA（距離差）值為：
則，
帶入到（1）式，取平方可得：
做差并化簡，有
其中，令

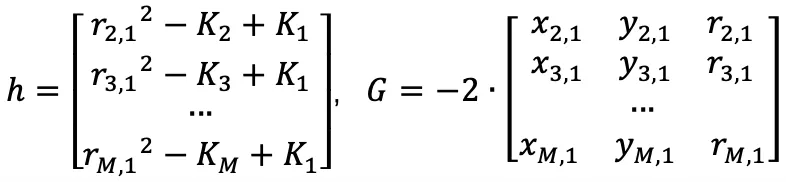

作為待估計參數向量，將上式轉換為矩陣形式的方程組，
其中，
利用最小二乘法，得到的估計量為：
上面公式利用 M-1 個 TDOA 測量值，構成了 M-1 個雙曲線方程，求解此方程組即可得到標簽坐標。實際最終的結果，還要經過濾波、匹配等復雜算法操作，這里就不一一展開了。
五、應用場景
UWB 定位主要面向 2B 領域，可廣泛應用于智慧工廠、物流倉儲、智慧樓宇、智慧園區、建筑施工、數字機房、港口機場、電力能源、公檢法等場景，能深度參與到生產、運輸、監管、安全等核心環節中，助力 B 端客戶高效運營和安全生產，實現降本增效，期待未來更廣泛多樣化的應用。
圖 7 UWB 定位典型應用場景
