錦銳單片機如何仿真與脫機燒錄?
or=rgba(0, 0, 0, 0.3)]
大家好,我是鳴澗,今天給大家講講錦銳單片機如何仿真與脫機燒錄?
一、如何仿真
1.1 準備工作
1.1.1 在KeilC51編譯環境下添加仿真功能插件,步驟如下:

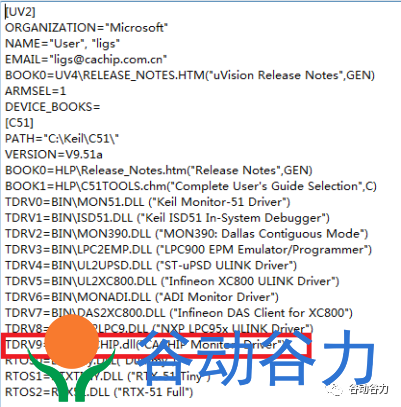

1.1.1.1 在KEIL安裝目錄下,找到 TOOLS.INI 文件,打開如下圖,修改該文件,在[C51]類目下添加錦銳插件選項。
[C51] PATH="C:\Keil\C51\" VERSION=V9.51a ..... TDRV9= BIN\CA8051.dll("CACHIP Monitor Driver") #TDRVn n按序號增加

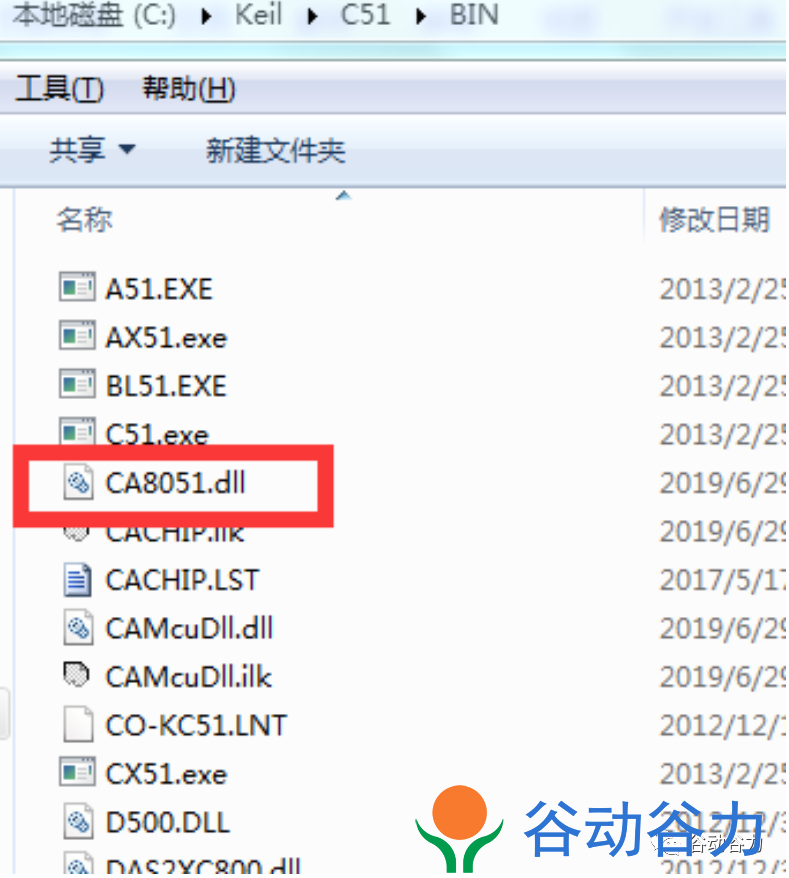

1.1.1.2 復制CA51xx_SDK目錄下的CA8051.dll到KEIL安裝目錄下的C51\BIN目錄下,如下圖所示:

1.1.1.3 至此,插件已添加完畢。打開 KEIL 開發環境,在 Debug 選項里可見列表中已出現添加的選項,如下圖所示:
1.2 硬件連接

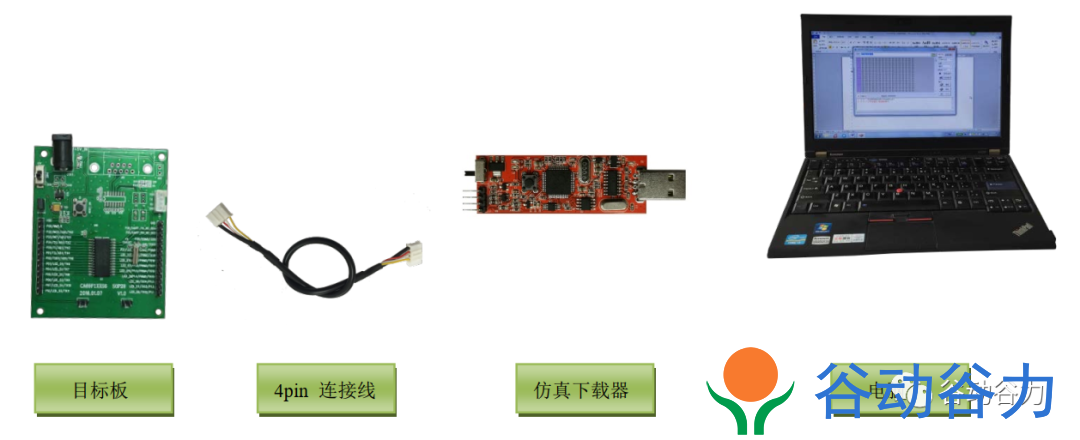

1.2.1 仿真下載器(紅色版本) 如下圖所示:

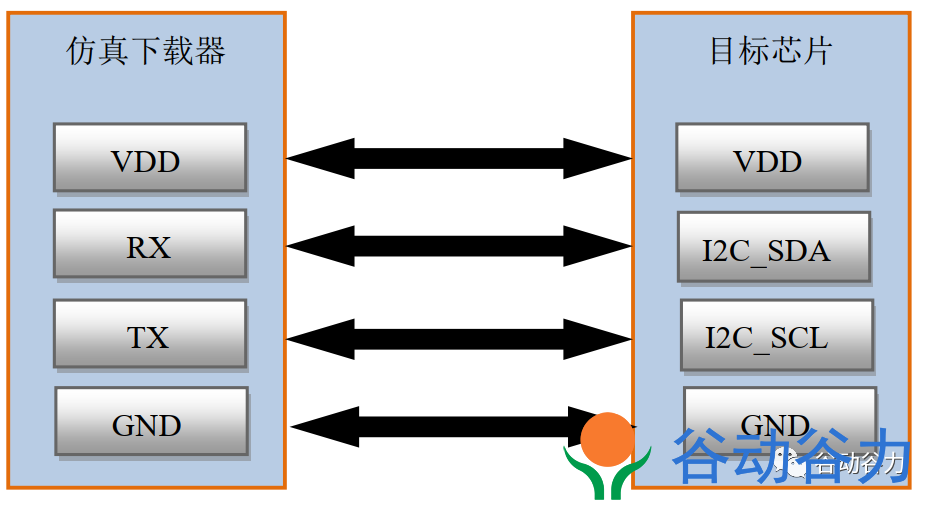

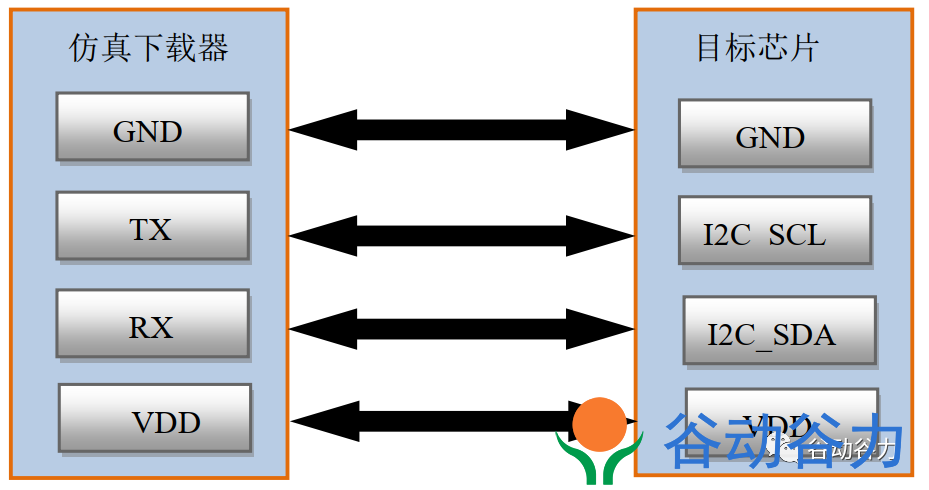

仿真器(紅色版本) 與目標芯片之間的連接如下:

備注:仿真下載器(紅色版本)為兩線通信,通過 I2C 端口進行下載或者在線仿真, 需要連接 4 根線(CA51F003為例):VDD、2C_SCL(P13)、I2C_SDA(P14)、 GND。
1.2.2 仿真下載器(藍色版本) 如下圖所示:

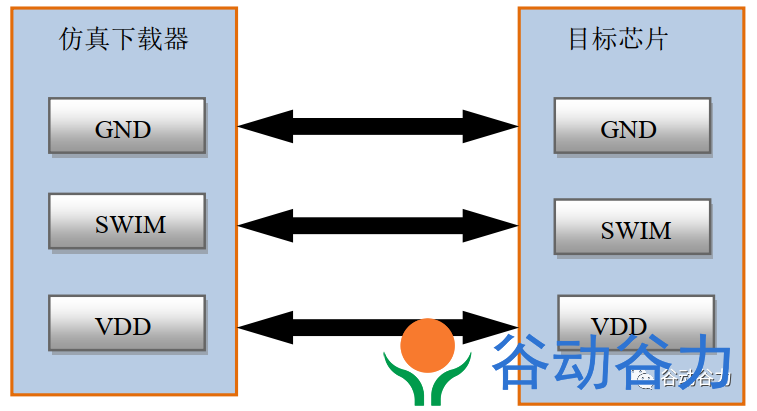

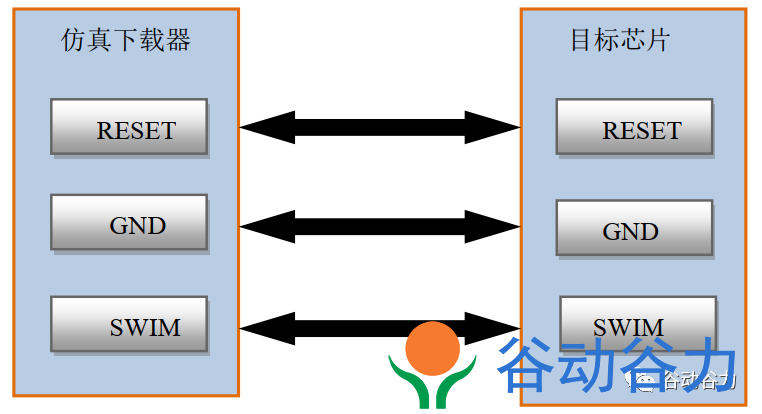

仿真器(藍色版本) 與目標芯片之間的連接如下:

備注:仿真下載器(藍色版本)為單線通信, 通過 SWIM 端口進行下載或在線仿真。此方式目前只適用于CA51F003系列MCU
1、 通過 SWIM 端口進行 ISP 下載,需要連接 3 根線:VDD、 SWIM(P02)、 GND
2、 通過 SWIM 端口進行在線仿真,需要連接 3 根線:RESET、 SWIM(P02)、 GND
1、 通過 SWIM 端口進行 ISP 下載,需要連接 3 根線:VDD、 SWIM(P02)、 GND
2、 通過 SWIM 端口進行在線仿真,需要連接 3 根線:RESET、 SWIM(P02)、 GND
1.3 仿真步驟
1.3.1 用SDK里面的下載工具將程序下載到MCU;
1.3.2 在Target選項卡中做相關配置;

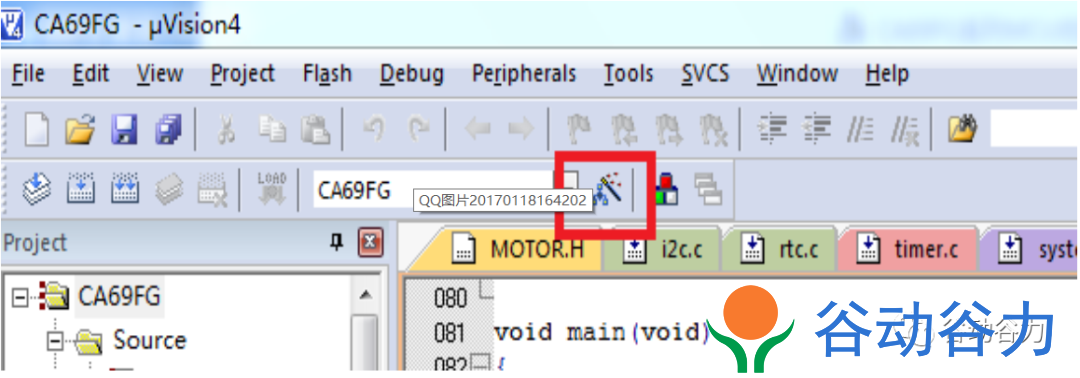

1.3.2.1 先 KEIL 中打開項目工程軟件,點擊“Target options”(魔術棒)圖標:

1.3.2.2 然后在“Target options”界面下選擇“Debug”選項:

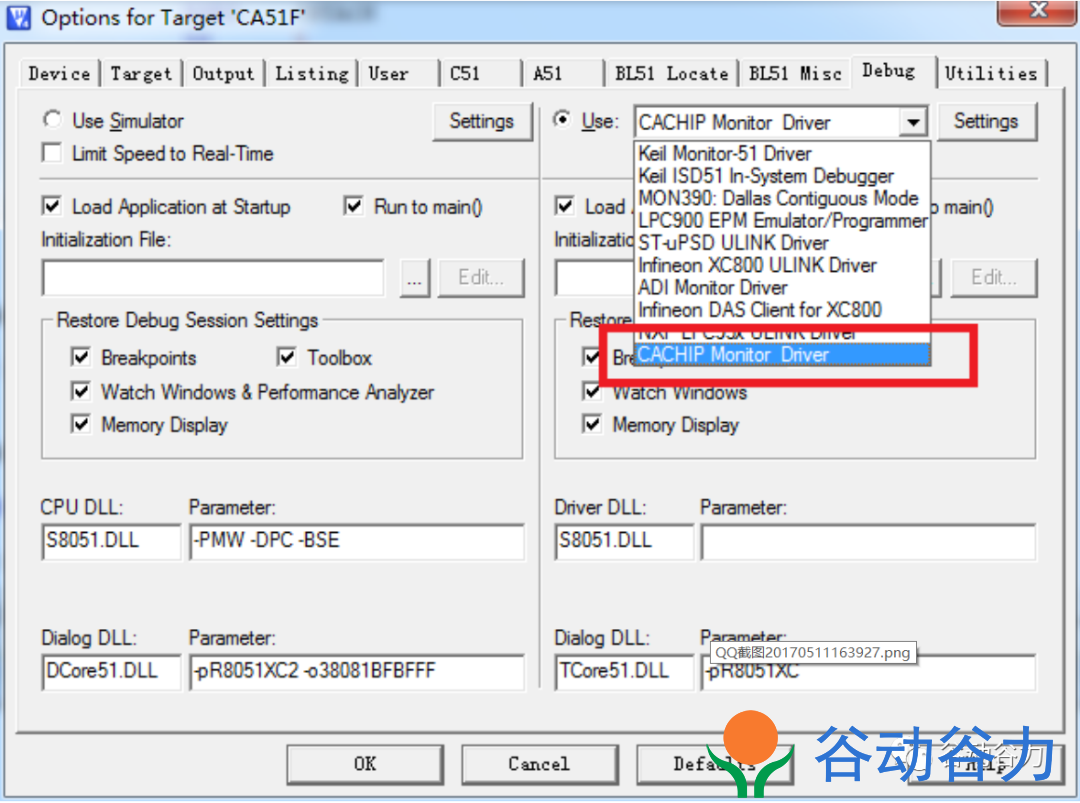

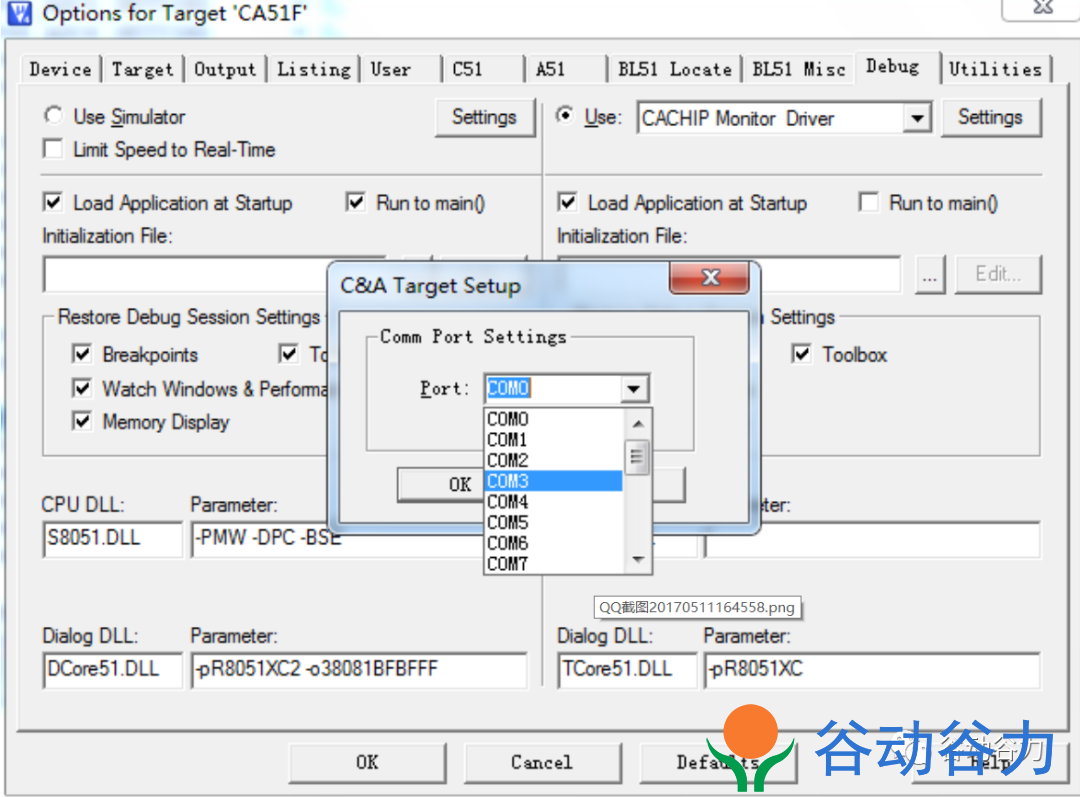

1.3.2.3然后在下拉列表里選擇“CACHIP Monitor Diver”,點擊“Settings”,選擇串口端口。如下圖所示;(注意:每次打開工程只需要選擇一次端口)

1.3.3 退出“Target options”界面,在主界面下點擊“Debug" 圖標,進入仿真模式,在仿真模式即可進行單步、設斷點等操作。如下圖:
1.4 注意事項
1.4.1 仿真器(紅色版本) 仿真功能注意事項:
1.4.1.1 CA51F003 (P14,P13)F2,F3系列默認是用P30,P31這一組IO口仿真,如果要用到其他I2C腳位仿真,需要將其配置為I2C口,以CA51F003為例,如果要用P14,P13仿真,需進行如下初始化:
#define SIMULATION //開啟仿真功能,不用時關閉(注釋掉)
1.4.1.2 仿真需要占用升級口,所以仿真的時候程序里面暫時不能使用用升級口功能,不能連接外圍電路;
1.4.1.3 下載器上面的撥動開關撥到ON這邊,如果電路板上有大功率器件,要外部供電;
1.4.1.4 MCU 應用程序在進入 IDLE,STOP 等省電模式時,仿真器無法與 MCU 通信,建議在進行仿真時先把 IDLE,STOP 等省電模式關閉。
1.4.1.5 MCU 切換至低頻時鐘運行時,仿真器有可能無法與 MCU 通信,建議在高頻時鐘運行時進行仿真。
1.4.1.6 當紅綠 LED 交替閃爍時,短按仿真器上的功能按鍵可退出仿真模式。
1.4.1.7 如果應用軟件設置復位引腳為 GPIO 功能,在仿真過程中,應保證復位引腳不被拉低,否則可能會出現異常,導致不能對芯片進行仿真。
1.4.1.7 如果應用軟件設置復位引腳為 GPIO 功能,在仿真過程中,應保證復位引腳不被拉低,否則可能會出現異常,導致不能對芯片進行仿真。
1.4.1.8 在仿真模式下,仿真器不對目標 MCU 供電, MCU 必須外接供電。
1.5.1 仿真器(藍色版本) 仿真功能注意事項:
1.5.1.1 在仿真模式下,芯片的 RESET 引腳保持為復位功能,不能設置為 GPIO。
1.5.1.2 在仿真模式下, 一般情況只連接三根線:RESET、 GND、 SWIM。如果需要仿真器給芯片供電,也可以連接 VDD。
1.5.1.3 如果能保證應用程序內 SWIM 引腳保持為 SWIM 通信功能,也可以只連接兩根線(SWIM,GND)進行在線仿真。
1.5.1.4 進入 STOP 模式指令后 5 條指令內不可以設置斷點,否則 CPU 在此斷點內停止可能會導致程序出錯。
1.5.1.2 在仿真模式下, 一般情況只連接三根線:RESET、 GND、 SWIM。如果需要仿真器給芯片供電,也可以連接 VDD。
1.5.1.3 如果能保證應用程序內 SWIM 引腳保持為 SWIM 通信功能,也可以只連接兩根線(SWIM,GND)進行在線仿真。
1.5.1.4 進入 STOP 模式指令后 5 條指令內不可以設置斷點,否則 CPU 在此斷點內停止可能會導致程序出錯。
二、進不去仿真怎么辦
2.1 再閱讀一次“如何仿真”這一小節的內容,確保這部分工作做到位;
2.2定位軟件,在main函數入口做一個死循環,如下:
int main(void) { ....... while(1) { .... } }
再嘗試進仿真;
2.3注意:第一次進仿真要先下載程序,然后再升級;
2.3.1 定位硬件:看看仿真口有沒有外接電路,如果有,先斷開外接電路再嘗試仿真;
2.3.2 定位軟件:1.4.1 內容有沒有做,#define SIMULATION //開啟仿真功能,不用時關閉(注釋掉)
三 仿真下載器介紹
(仿真下載器由錦銳原廠提供)

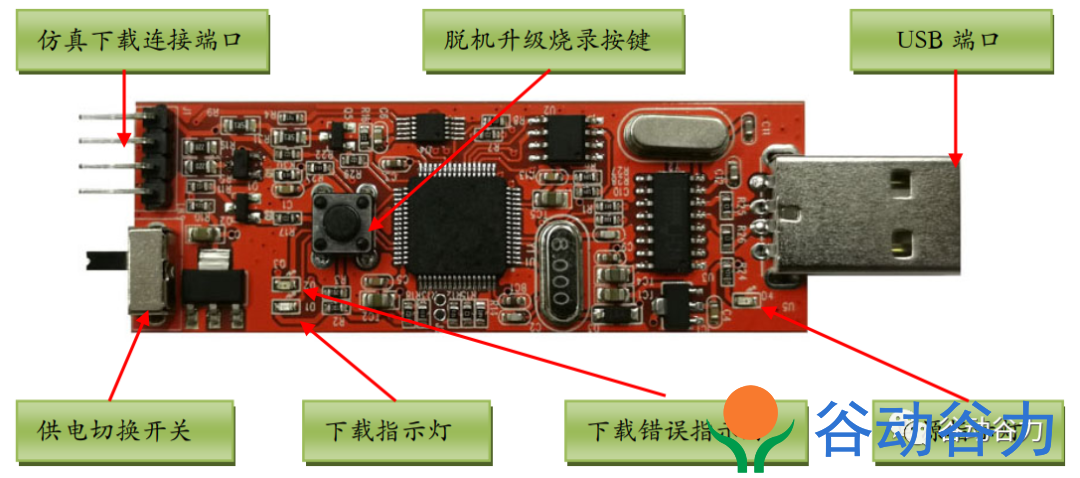

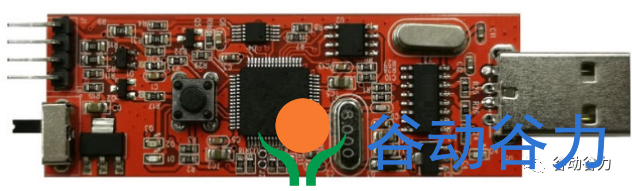

3.1 仿真下載器(紅色版本)正面圖片

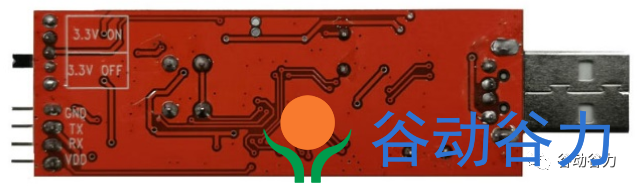

3.2 仿真下載器(紅色版本)反面圖片

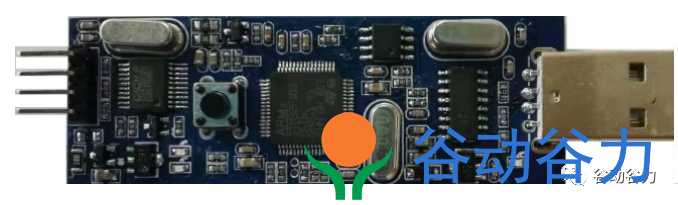

3.3 仿真下載器(藍色版本)正面圖片

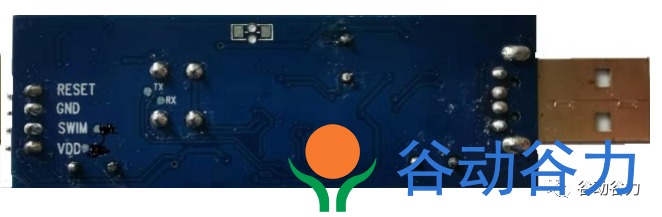

3.4 仿真下載器(藍色版本)反面圖片

四 ISP 下載模式
ISP 產品開發模式可實現在線升級 MCU 內部 FLASH 軟件,此功能必須搭配本公司專用開發下載板使用。
4.1 上位機下載工具界面
CACHIP TOOL 是 CACHIP 系列 MCU 的上位機下載工具軟件,其包含 ISP 軟件下載和燒錄器軟件下載兩種模式,可分別實現 MCU 的在線升級,以及下載燒錄文件到燒錄器,其界面如下圖所示:
(ISP 下載軟件界面)
(ISP 下載軟件界面)

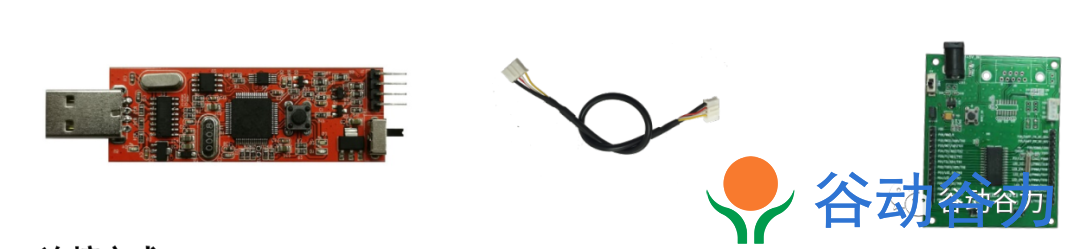

4.2 ISP 下載連接方式

4.3 硬件連接
備注:仿真下載器(紅色版本)為兩線通信,通過 I2C 端口進行下載或者在線仿真,需要連接 4 根線:VDD、I2C_SCL(P13)、 I2C_SDA(P14)、 GND。

脫機燒錄, 仿真下載器(藍色版本) 與目標芯片之間的硬件連接如下:

備注:仿真下載器(藍色版本)為單線通信, 通過 SWIM 端口進行下載或在線仿真。
1、 通過 SWIM 端口進行 ISP 下載,需要連接 3 根線:VDD、 SWIM(P02)、 GND
2、 通過 SWIM 端口進行在線仿真,需要連接 3 根線:RESET、 SWIM(P02)、 GND
4.4 在線升級
步驟 1: 選擇對應的串口端口,設置波特率(波特率一般保留默認即可)。
步驟 2: 選擇所需要下載軟件的 MCU 型號。
步驟 3: 裝載編譯好的軟件文件。
步驟 4: 點擊“編程”按鈕。
4.5 在線校驗
步驟 1: 選擇對應的串口端口,設置波特率(波特率一般保留默認即可)。
步驟 2: 選擇所需要下載軟件的 MCU 型號。
步驟 3: 裝載編譯好的軟件文件。
步驟 4: 點擊“校驗”按鈕。
5 脫機燒錄步驟(主要用于生產線軟件升級)
脫機燒錄,其基本流程為:程序文件先從上位機軟件 CACHIP TOOL 下載到開發下載板,下載完成后, 開發下載板再與目標芯片建立連接,再?gòu)拈_發下載板寫入到目標芯片。 開發下載板也可實現脫機燒錄,即先把程序先下載到開發下載板中,再利用開發下載板對目標板進行脫機燒錄,此功能對于生產線升級特別方便。
5.1 連接方式

脫機燒錄, 仿真下載器(紅色版本) 與目標芯片之間的硬件連接如下:
備注:仿真下載器(紅色版本)為兩線通信,通過 I2C 端口進行下載或者在線仿真,需要連接 4 根線:VDD、I2C_SCL(P13)、 I2C_SDA(P14)、 GND。

脫機燒錄, 仿真下載器(藍色版本) 與目標芯片之間的硬件連接如下:

備注:仿真下載器(藍色版本)為單線通信, 通過 SWIM 端口進行下載或在線仿真。
1、 通過 SWIM 端口進行 ISP 下載,需要連接 3 根線:VDD、 SWIM(P02)、 GND
2、 通過 SWIM 端口進行在線仿真,需要連接 3 根線:RESET、 SWIM(P02)、 GND
5.2 下載軟件
步驟 1: 開發下載板連接 PC, 開發下載板與目標板不連接, 操作(2.4 項) 下載步驟。界面顯示如下圖:

步驟 2: 開發下載板通過 USB 口外接接 5V 電源, 開發下載板的 VCC,TX,RX,GND 按上面硬件連接說明與目標板連接。
步驟 3: 短按開發下載板的燒錄按鍵,此時開發下載板的綠色 LED 燈變?yōu)榭扉W,等待 LED 燈變?yōu)殚L(zhǎng)亮,脫機升級或燒錄完成。
備注:

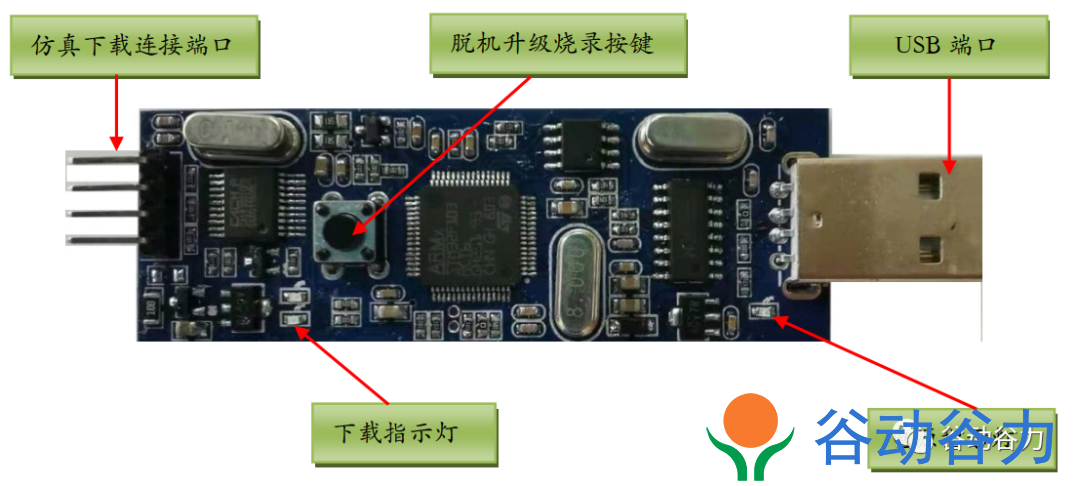

開發下載板共有 3 個 LED 燈,靠近 USB 口的紅色 LED 燈為電源指示燈,指示下載器的供電。靠近燒錄按鍵的紅色,綠色(或藍色)LED 燈指示燒錄的狀態。
5.3 燒錄指示燈說明
綠燈(或藍燈) 長亮-------------------燒錄或校驗成功
綠燈(或藍燈) 慢閃-------------------正在下載程序到開發下載板
綠燈(或藍燈) 快閃-------------------正在與目標芯片建立連接,正在寫入目標芯片,正在校驗
紅燈綠燈(或藍燈) 同時快閃-----------提示目標板上電
紅燈慢閃 5 次-------------------------上位機選擇的 MCU 型號與目標板 MCU 的型號不一致
紅燈慢閃 8 次-------------------------仿真下載器燒錄文件校驗出錯
紅燈慢閃 3 次-------------------------其他錯誤
5.4 注意事項:

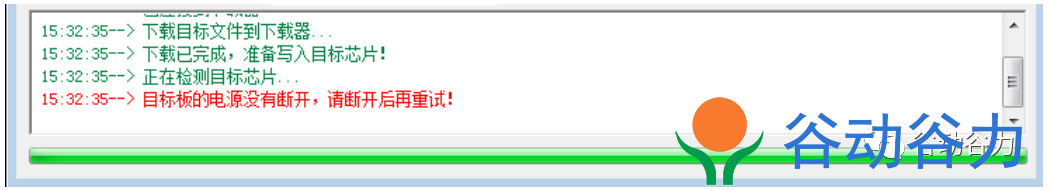

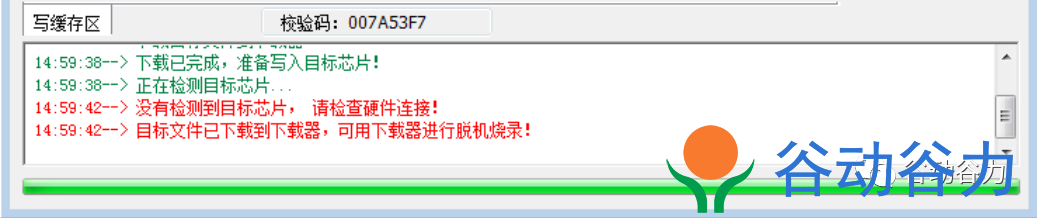

5.4.1. 使用開發下載板進行升級,除特殊情況外,目標板的電源由開發下載板提供,目標板不能另接電源。如目標板需要另接電源,會出現以下提示,此時應拔除外接電源再重試。

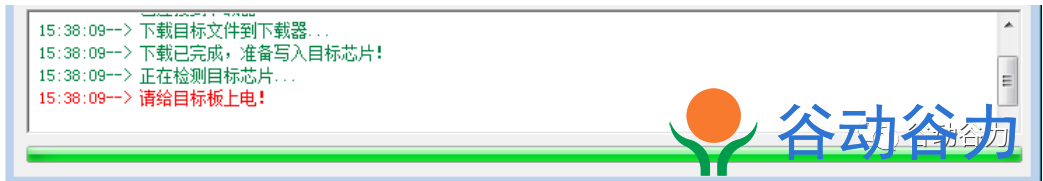

5.4.2. 在升級下載軟件過程中,如果目標板有大電流器件(超過 500mA) , 那么開發下載板不能提供足夠的電流,導致開發下載板的輸出電壓被拉低,此時會出現以下提示,同時下載器的紅燈綠燈會同時快閃,在這種情況下,目標板的電源需要外接,此時應插上外部電源,可能需要多次插拔電,直到開發下載板退出紅綠燈快閃模式。

5.4.3. 使用開發下載板進行升級的過程中,短按燒錄按鍵可以退出當前操作,進入待機狀態。
5.4.4. 開發下載板在不進行升級操作時,其功能等同于 USB 轉串口功能,可以用做對 MCU 目標板串口調試功能。
5.4.5. 開發下載板的邊制開關用于串口調試模式時開啟和斷開下載板的 VCC 輸出,開關打到“VCC ON”檔, VCC開啟,開關打到“VCC OFF”檔, VCC 斷開。
5.4.6. 開發下載板連接電腦后需要安裝串口驅動。
6 芯片量產燒錄器軟件下載模式

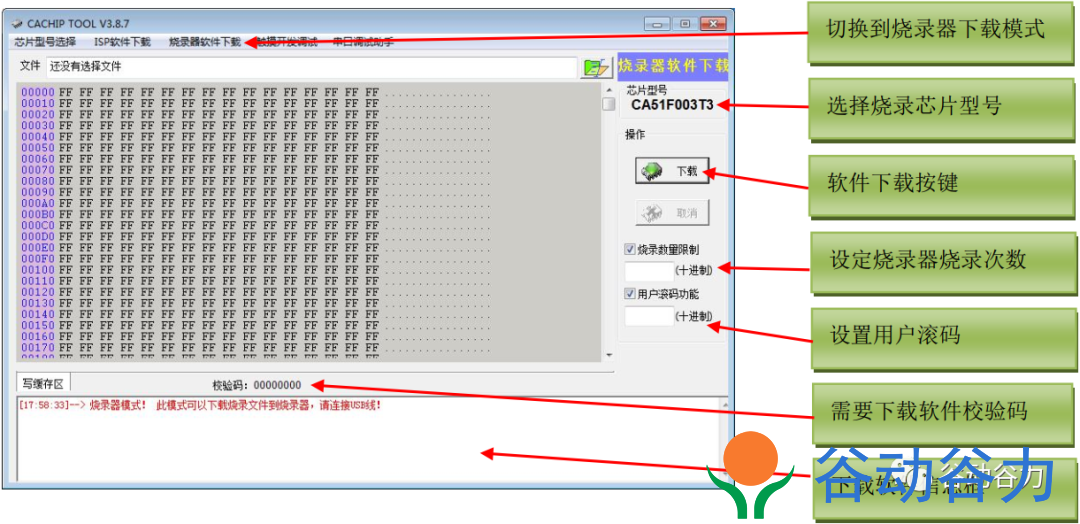

6.1 燒錄器模式界面說明
燒錄器模式可以下載燒錄文件到燒錄器。其界面如下:

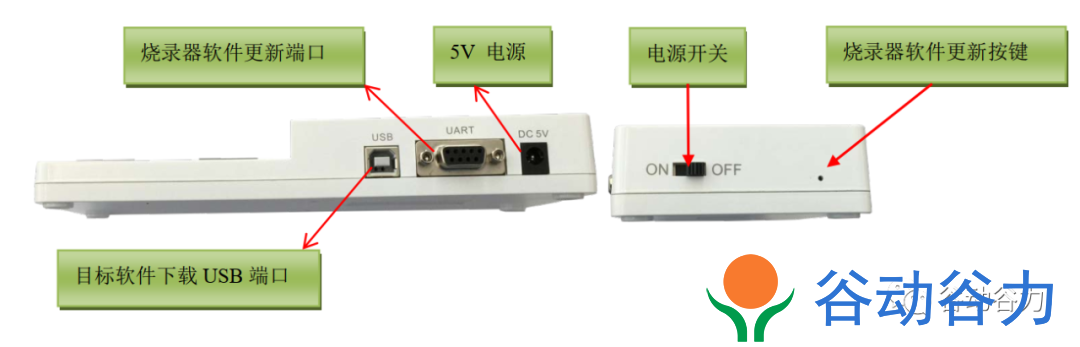

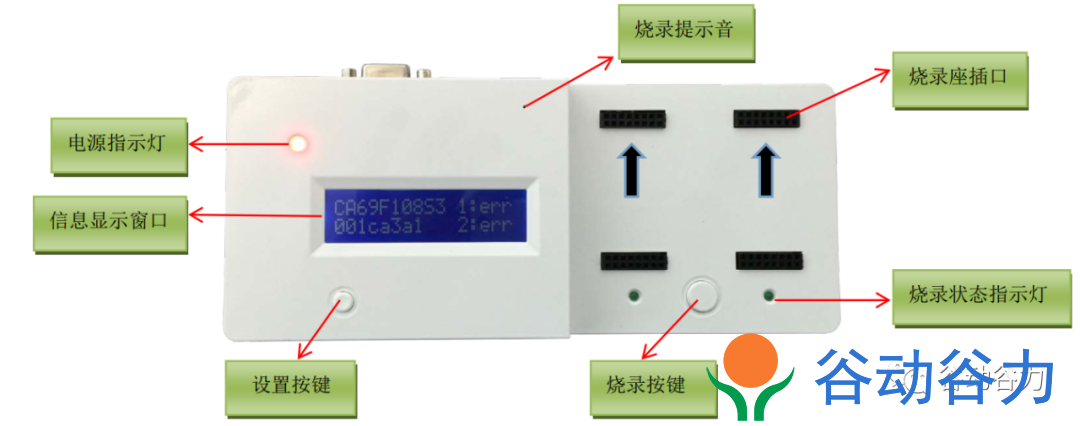

6.2 燒錄器功能說明

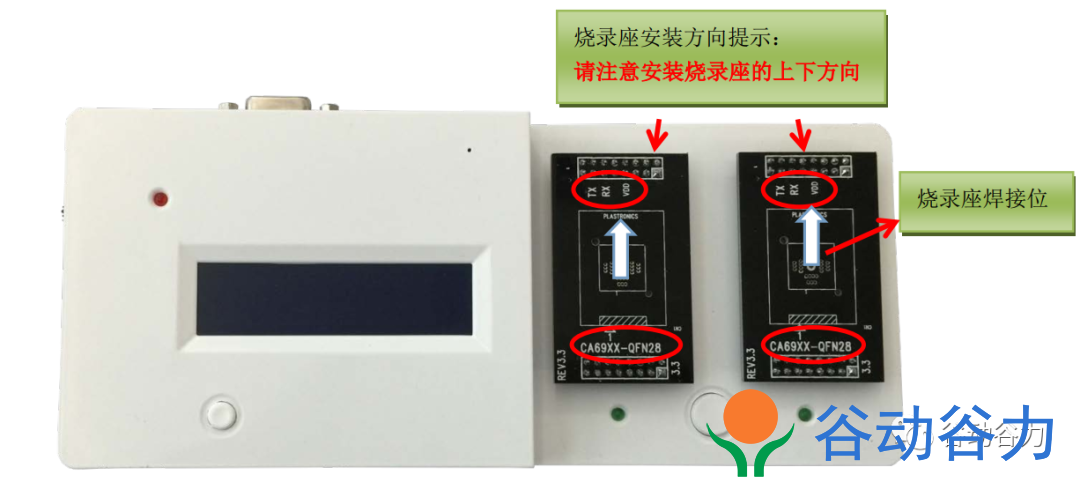

6.3 燒錄座安裝說明

說明:量產燒錄器不支持通過 SWIM 端口接線燒錄, 只支持通過 I2C 端口接線燒錄(兼容紅色版本下載器接口), 接線方式:VDD、 I2C_SCL(P13)、 I2C_SDA(P14)、 GND。

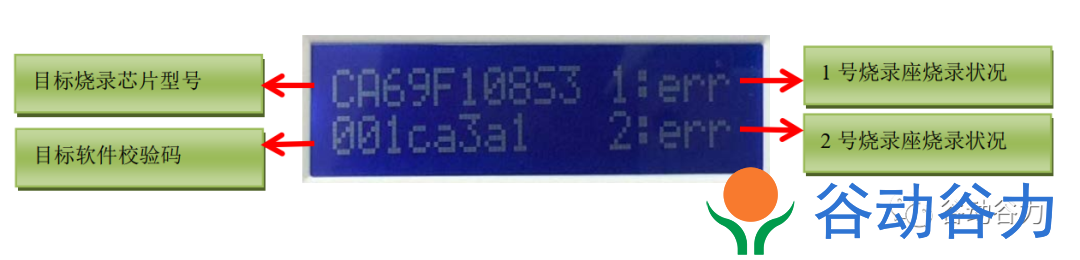

6.4 燒錄器顯示說明

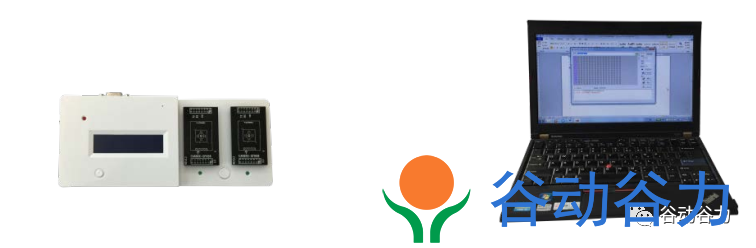

6.5 燒錄器下載連接方式

將 USB 連接線連接好電腦和燒錄器
注:下載目標軟件時,可由電腦 USB 口供電,不需要在燒錄器上另接電源
6.6 目標軟件下載步驟
步驟 1: 用 USB 線連接燒錄器到 PC 端。
步驟 2: 選擇需要燒錄的芯片型號, 裝載燒錄文件。
步驟 3: 點擊“下載”按鈕。
下載完成后,可檢查燒錄器顯示的 MCU 型號及程序檢驗碼是否一致。確認一致后,可用燒錄器進行脫機燒錄。
6.7 燒錄器批量燒錄方法
插上對應的 IC 座,把芯片正確放進 IC 座,短按燒錄器上的“WRITE KEY”鍵即可進行燒錄,燒錄過程中,LCD 上會顯示相應的進度,燒錄完后, 燒錄器的燒錄指示燈會顯示為綠色,不亮為燒錄不成功。
注意:燒錄器不能關閉通道,如果連接一個通道時,會聽到一個錯誤聲,屬于正常的
