1.  燒錄器介紹

此燒錄器專為錦銳單片機脫機機臺自動燒錄程序專用燒錄設備，支持一拖二的 MCU 芯片燒錄程序；支持機臺自動燒

錄和手動燒錄兩種模式，如下圖

2. 如何把燒錄文件下載(Downloader)到燒錄器里

步驟 1 ：

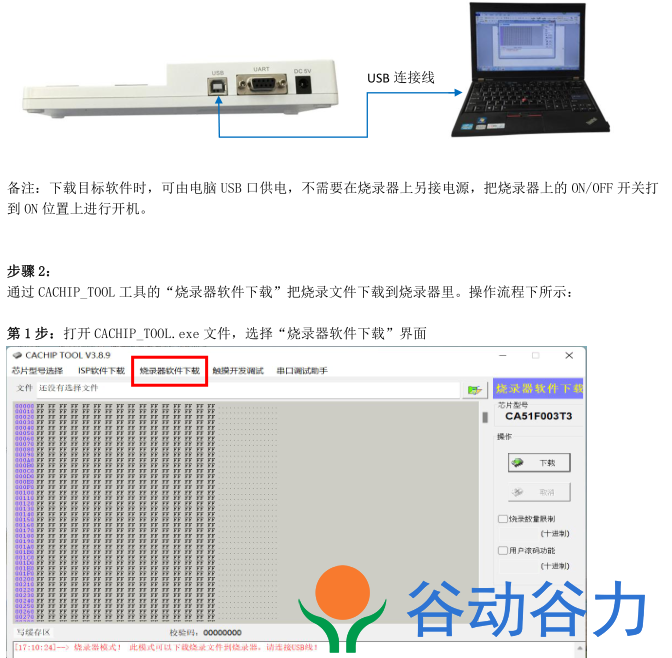

通過 USB 線把燒錄器連接到電腦，如下圖所示：

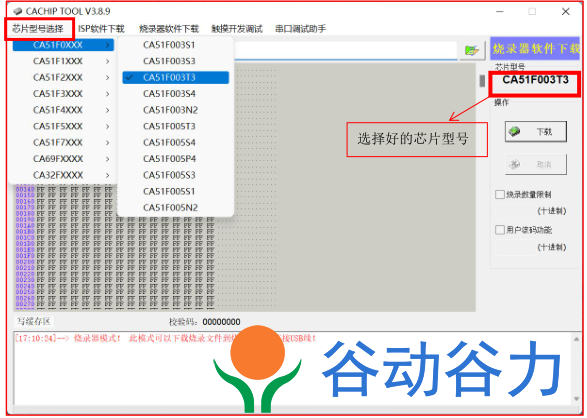

第 2 步：選擇對應的芯片型號

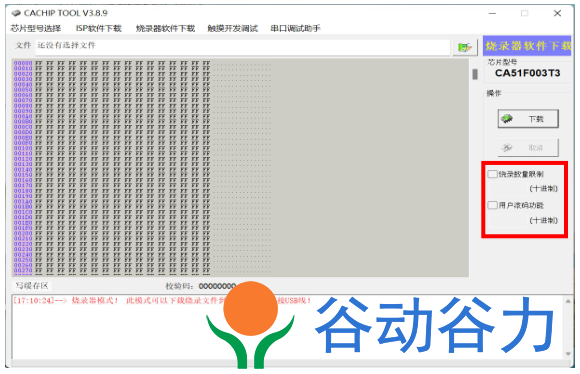

第 3 步：“燒錄數量限制”和“用戶滾碼功能”這兩項如無需求則不勾選

（1）燒錄數量限制：例如填寫了 10000，那么當燒錄到 10000 顆芯片后將禁止燒錄

（2）用戶滾碼功能：例如填寫了 10000，那么滾碼值將會在 10000 的基礎上每燒錄一顆 IC 滾碼值

累加 1 （ 注意：支持此兩項操作需要更新特定的固件）

第 4 步： 進行裝載燒錄文件，裝載完后，核對軟件校驗碼，然后點擊“下zai”按鈕進行下zai

3.  如何連接機臺進行燒錄

3.1  轉接板的連接 （ 轉接板上白色箭頭必須與圖 1 1-1  上標識的箭頭保持方向一致）

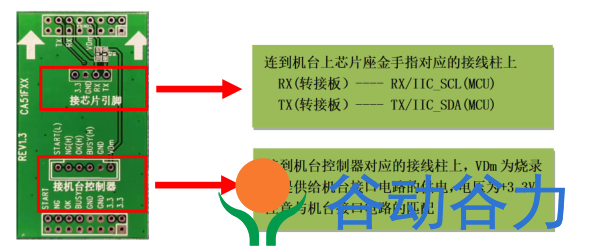

轉接板上“接芯片引腳”的 4 根線接到機臺上芯片座對應的接線柱上，轉接板上“接機臺控制器”的

6 根線接到機臺控制器對應的接線柱上。

3 .2  機臺連接信號時序

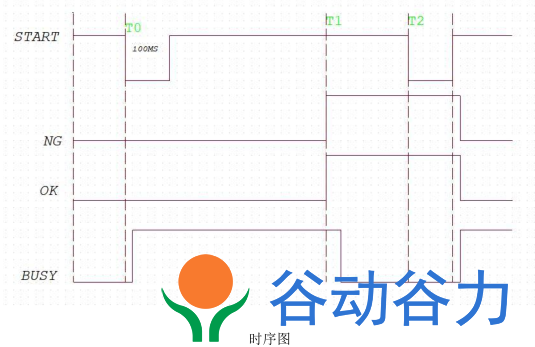

T0 波形為收到機臺控制低電平信號 START，燒錄器開始燒錄，START 低電平必須把持 100MS 以上，T0 后10MS

左右燒錄器輸出高電平 BUSY 信號，T1 波形為燒錄完成，燒錄器輸出燒錄結果指示信號高電平 OK/NG,隨后

BUSY 型號輸出低電平，通知燒錄機臺采集燒錄結果指示信號，T2 波形為進入下一個燒錄周期。

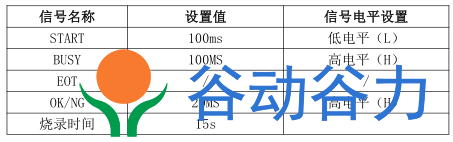

3.3  參數參考設置值

備注：上表 “ 參數參考設置值 ” 為我司機臺設置值，如在使用中有不同的地方，請咨詢我司相關技術員。

4.  手動燒錄介紹

打開電壓開關（ON）,USB 線連接電腦把燒錄文件下zai到燒錄器中，核對需要燒錄程序的校驗碼，然后

關閉電源。

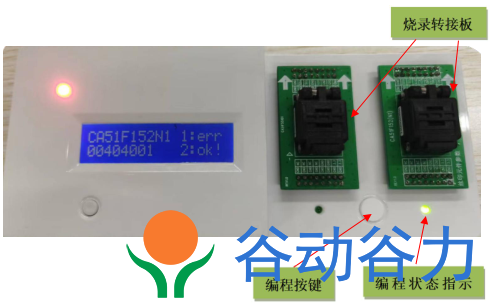

把相應 MCU 型號的手工燒錄板對好箭頭方向插入燒錄器燒錄座插口，注意轉接板上的白色箭頭方向必須

與圖 1-1 箭頭方向保持一致。接好電源適配器，給燒錄器上電開機，確認校驗碼是否正確，然后按“編程按

鍵”進行燒錄。

（1）燒錄 OK：燒錄指示燈為長亮

（2）燒錄錯誤：燒錄指示燈為快閃，燒錄錯誤鳴響錯誤提示音

（3）同時顯示屏上同步顯示燒錄進程和燒錄結果，顯示 OK 時才表示燒錄成功
