BK3432芯片SPI方式燒錄固件方法

前言

本文介紹 BK3432 芯片的燒錄授權。該芯片支持的固件燒錄方式為 SPI 燒錄 。

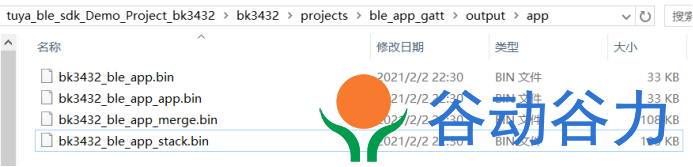

BK3432 的固件主要由三部分組成：boot + stack + app，其中：

• bk3432_ble_app.bin：生成的 App 部分的原始 bin 文件
• bk3432_ble_app_app.bin：生成的升級 App 部分的 bin 文件
• bk3432_ble_app_merge.bin：生成的 bim、stack、App 合并之后的 bin 文件
• bk3432_ble_app_stack.bin：生成的升級整個固件的 bin 文件


硬件準備

開始燒錄之前，需要準備好 BEKEN（上海博通）官方 SPI 燒錄器。

說明：可以找 BEKEN 原廠或者我們獲取。

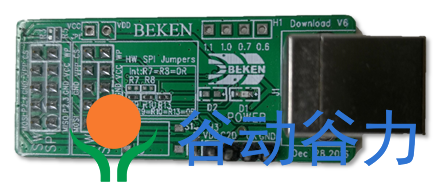

燒錄器圖片

燒錄線圖片

操作過程

• 接線（SW SPI）。線序為：

  燒錄器接口連接BK3432 燒錄引腳 燒錄器接口 芯片引腳 VDD VCCBAT GND GND VPP RSTN MOSI P04 MISO P05 SPICLK(P2.4) P06 SPISS(P2.3) P07

  說明：如使用原廠 Demo 板（出廠時已接線），可直接插入電腦使用，無序再接線。其他板子則需要按線序接線后方可使用。

• 下載 BEKEN 原廠提供的 HID Download Tool（SDK包里）工具進行固件燒錄。BK3432SDK軟件硬件開發文檔下載-谷動谷力 (sunsili.com)

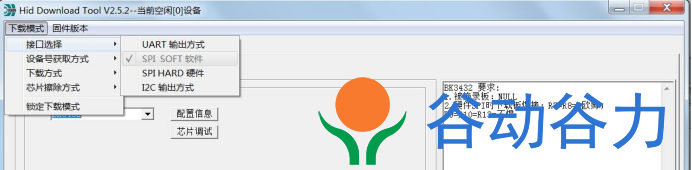

• 打開 HID Download Tool ，選擇 下載模式 > 接口選擇 > SPI SOFT 軟件，如下：






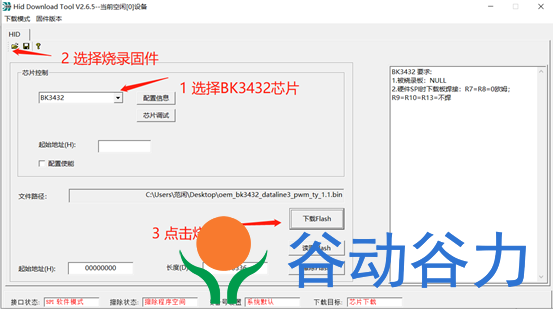

• 在 芯片控制 區域選擇 BK3432，并選擇需要燒錄的固件后，單擊 下載Flash。






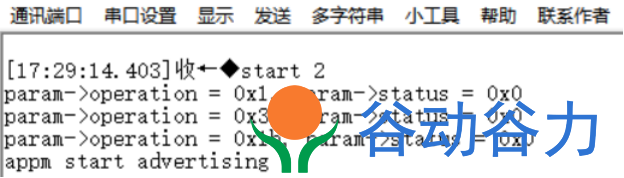

• 查看 UART1 的打印信息。




  • 固件燒錄完成后，從 BK3432 上拔掉 BEKEN 燒錄器。

  • 使用 USB 轉 TTL 工具將 BK3432 連接至電腦。

  • 按下復位鍵復位 BK3432。

    復位后 UART1 出現打印信息，表示固件正常運行。
