基于Wireshark和TiWsPC(Wireshark Packet Converter)的Zigbee抓包
前言
介紹幾種Zigbee抓包方式：
1. Ubiqua
使用教程網上非常多也非常清晰；
但是Ubiqua是收費軟件，較貴；
我安裝過了，費好多事，沒安裝成功。
2. Killerbee套件
https://github.com/riverloopsec/killerbee
Attify的集成killerbee的GUI工具：
https://github.com/attify/Attify-Zigbee-Framework
運行installer.sh安裝
python main.py啟動
（這個上網查的，沒使用過）
3. Wireshark和TiWsPC(Wireshark Packet Converter)
TiWsPC(Wireshark Packet Converter)結合強大的Wireshark對Zigbee抓包，非常方便。
環境配置對新手來說有點難度。
下面介紹一下環境配置和使用方法。
Wireshark和TiWsPC準備工作
Wireshark和TiWsPC下載
基于Wireshark和TiWsPC(Wireshark Packet Converter)的Zigbee抓包工具下載_資料下載_光明谷科技 (sunsili.com)
Wireshark和TiWsPC安裝
安裝對做開發的來說，應該簡單，雙擊安裝，一直下一步，直到結束。
打開TiWsPc 并選擇設備配置

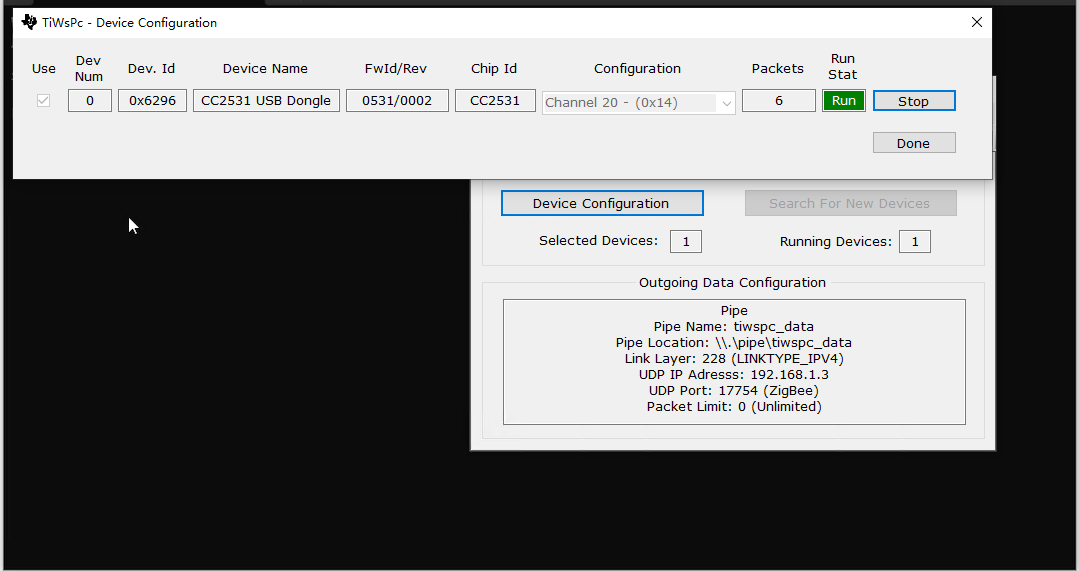

插入U(xiǎn)SB dongle，單擊"Device Configuration", 選擇頻道， 點擊start, 如果Paackets數量有增加，則說明選擇的頻道，是可以的。
選擇要嗅探的IEEE通道，然后單擊“開始”
如果你的 TiWsPc 看起來像這樣，你就可以設置 Wireshark 了
Wireshark配置使用
為 Wireshark 創建新的桌面快捷方式，并將以下內容添加到路徑中：-i\\.\pipe\tiwspc_data –k
這將設置將數據從 Sniffer Agent 發送到 Wireshark 的管道。
打開 Wireshark，您將看到 TiWsPc 看起來像這樣。上面方法，有個問題，Wireshark可有其他用途的，
新建TiWsPc2Wireshark.bat 輸入下載內容：
Wireshark.exe -i \\.\pipe\tiwspc_data -k
保存，退出。
需zigbee抓包時，只先運行TiWsPC, 并啟動數據抓包。再雙擊運行TiWsPc2Wireshark.bat，這樣使用就非常方便了。
在 Wireshark 中，如zigbee數據加密了，需添加密鑰解密。
轉到編輯>首選項>協議> Zigbee 添加 Zigbee TC 鏈路密鑰“5a6967426565416c6c69616e63653039”
您將看到 Wireshark 在設置通道中嗅探 Zigbee 數據，如下所示。
實測

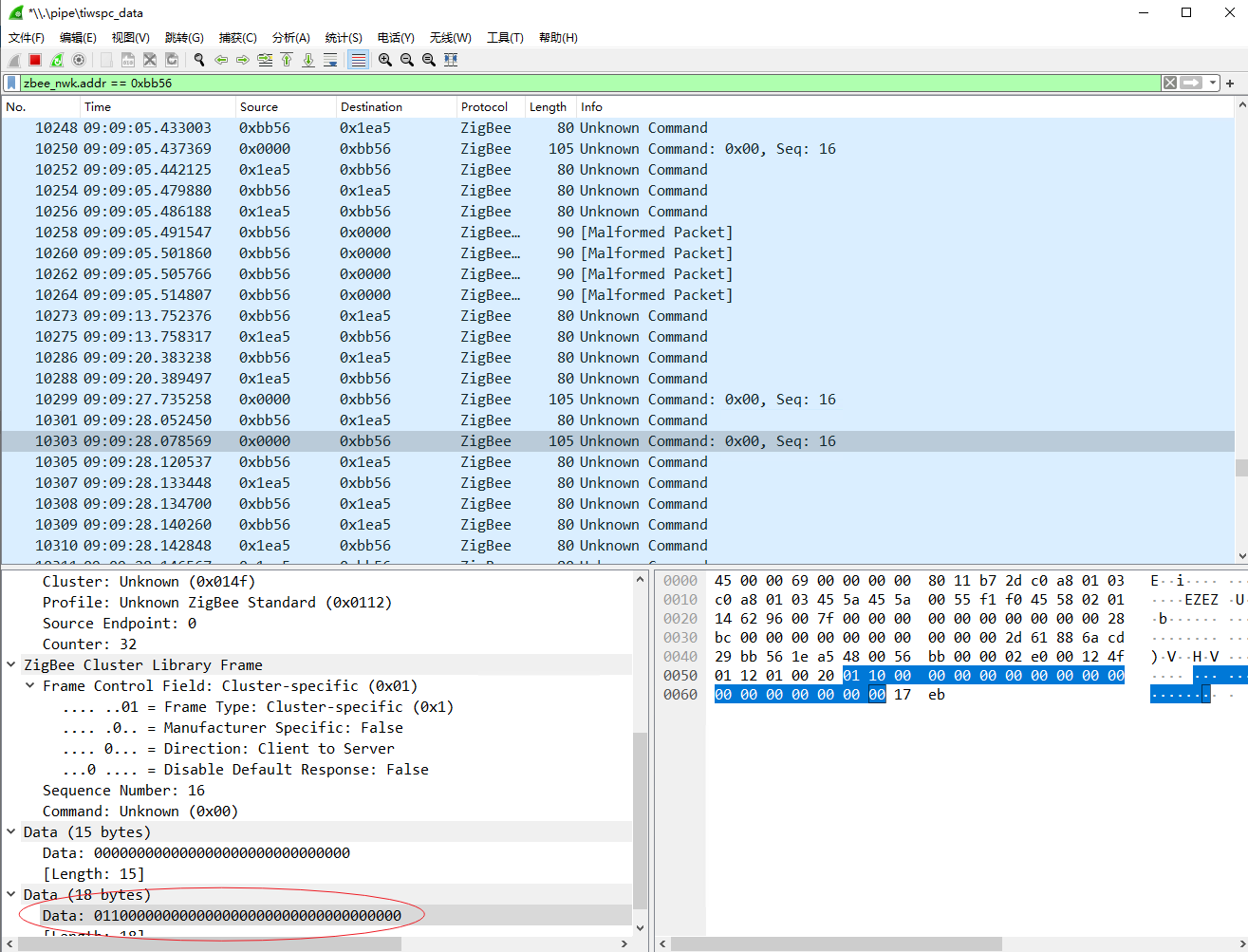

Zigbee門鎖抓包數據實測

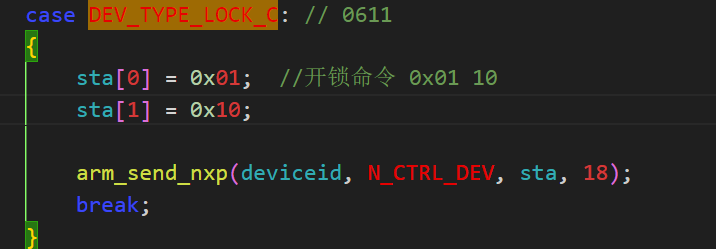

發送命令代碼，18Bytes， 后面空的填0

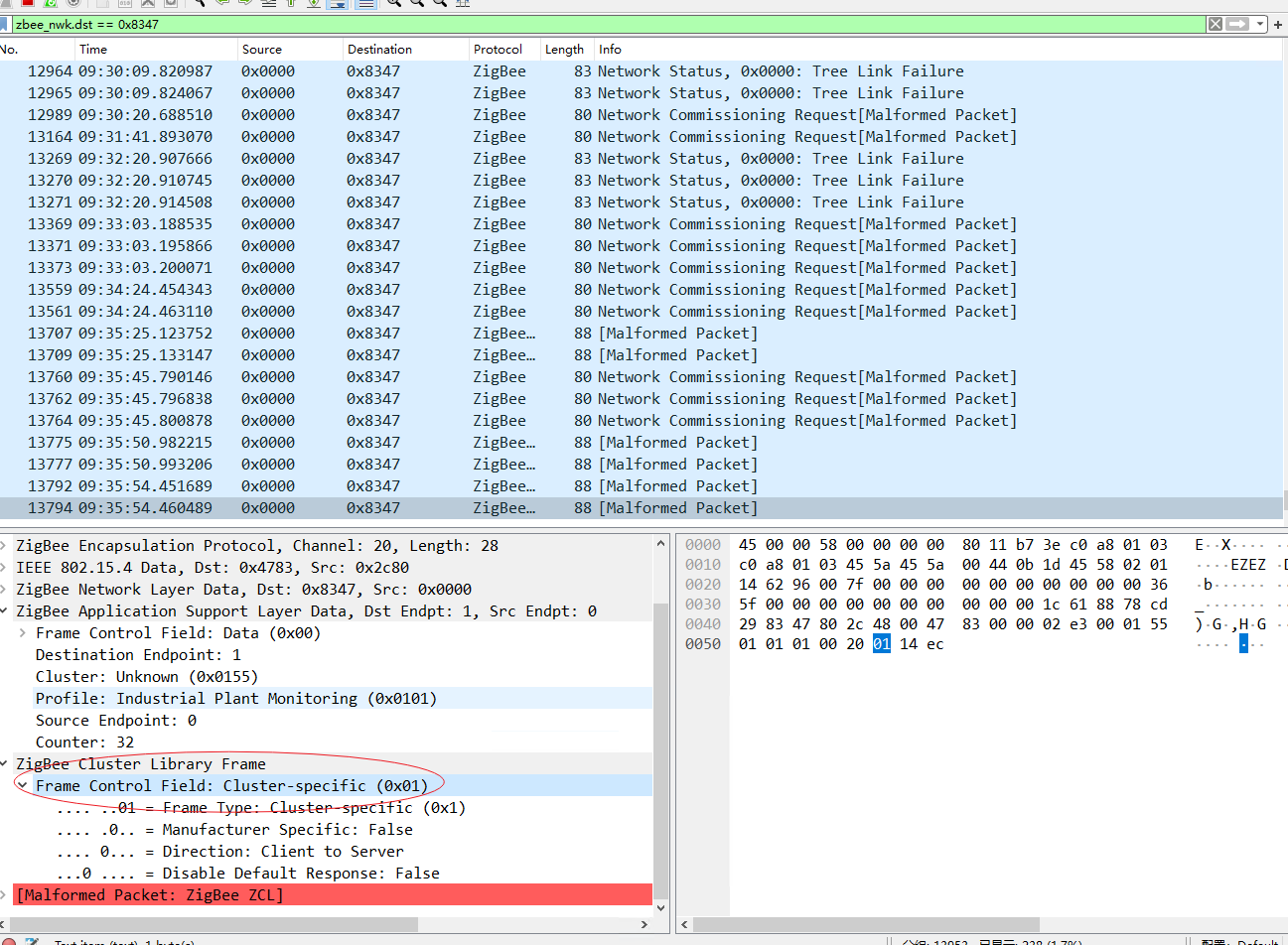

開關控制數據抓包實測

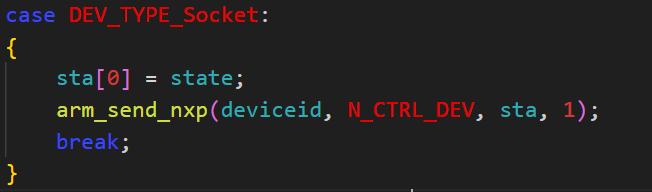

發送代碼， 1Byte
