SUN-JN5169-PA-V1.0 Zigbee模塊 加PA

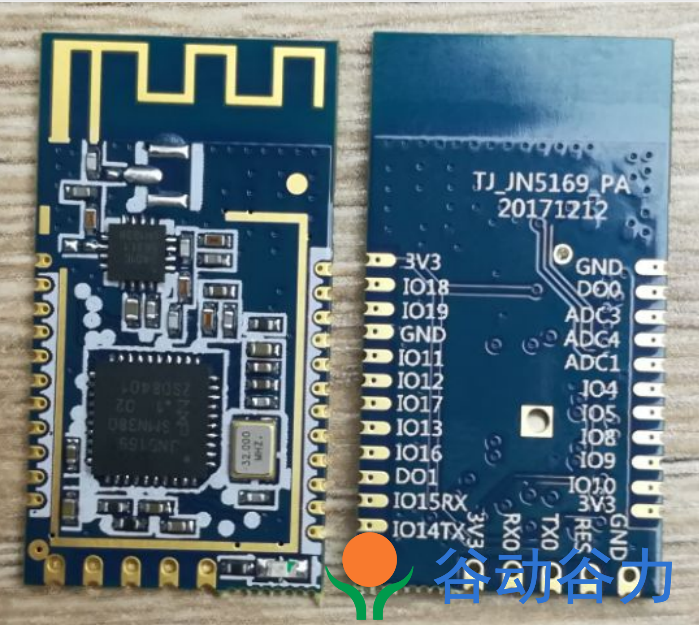

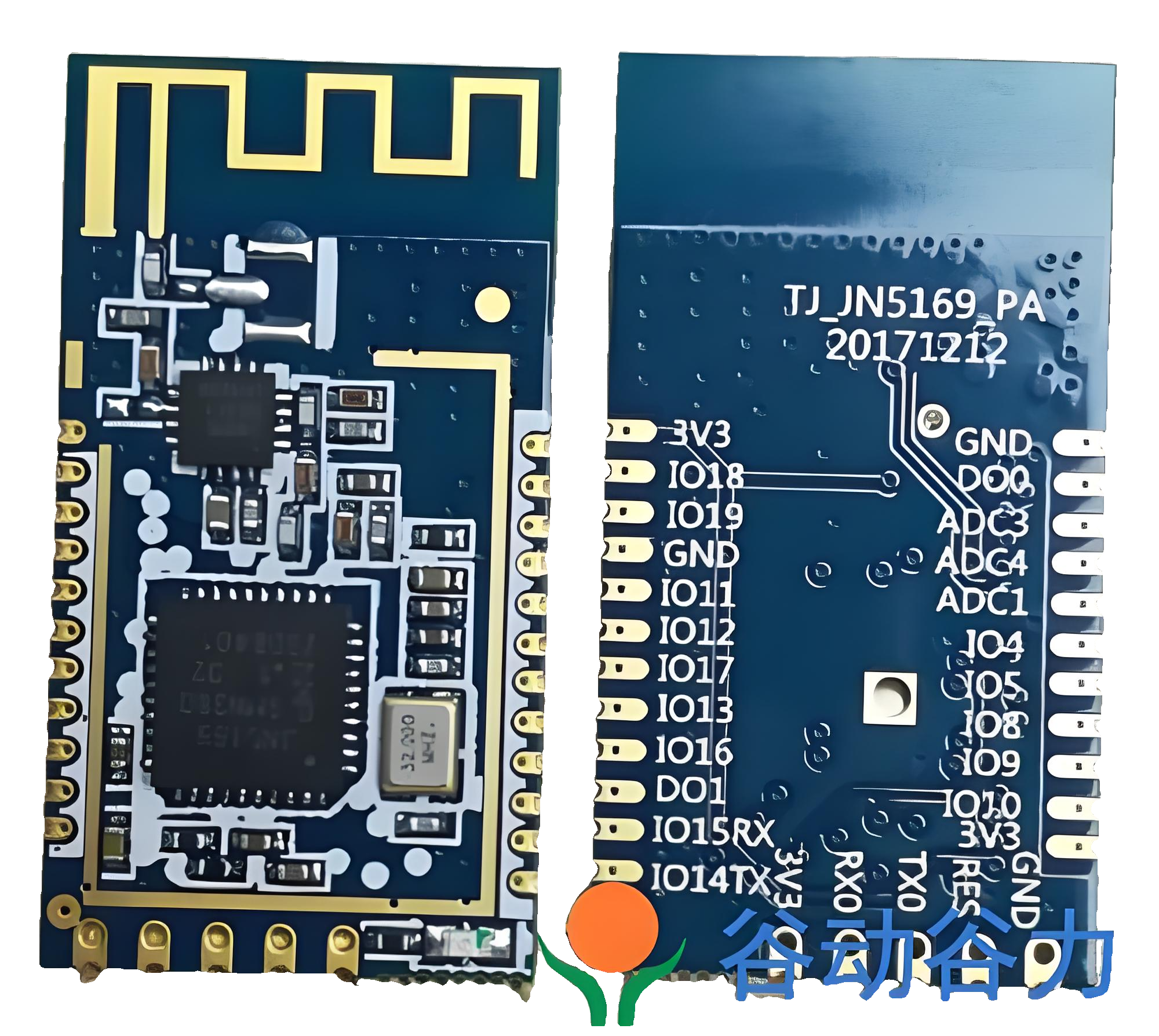

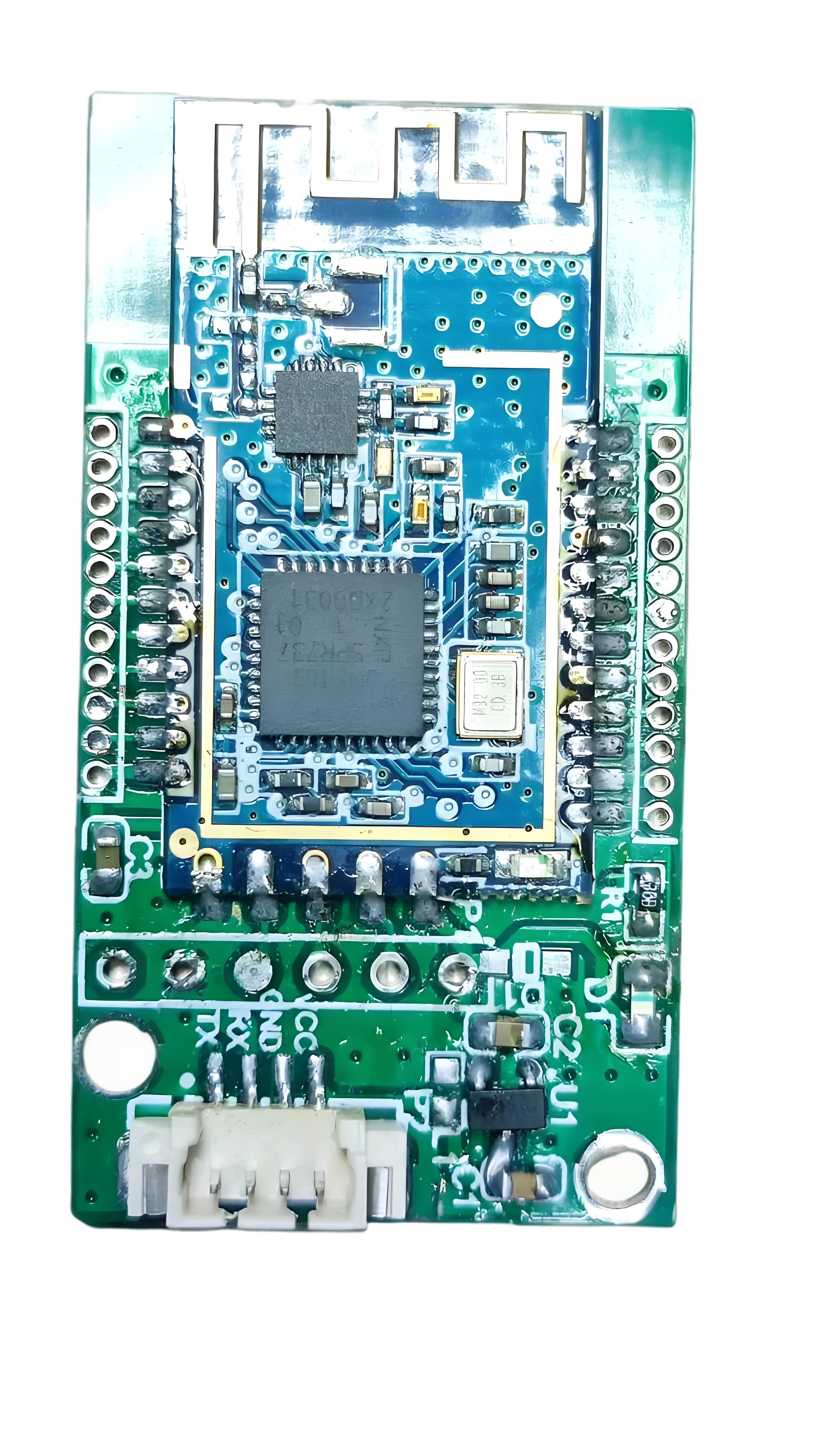

1. SUN-JN5169-PA-V1.0正反面實物圖

淘寶購買

2.產品特性

SUN-JN5169-PA V1模塊產品特性參數，如下所示：

2.1 產品特性描述

工作頻段: 2405~2480MHz

最大發射功率: 10dBm（不帶PA），20dB（帶PA）

最大室外無障礙通訊距離: 500m

最大室外無障礙組網距離: 100 m

接收靈敏度: -97dBm

工作溫度: -40℃ ～ + 125℃

電源電壓: +2.0V ～ +3.6V（推薦值+3.3/V）

待機電流:

         10mA (無睡眠)

         深度睡眠電流：0.12μA

工作電流

      35mA(TX)

      25mA(RX)

支持協議

       Zigbee3.0 / ZigBee HA / ZigBee Light Link

2.2 應用場景

● 智能家居以及工業傳感器等；

● 安防系統、定位系統；

● 無線遙控，無人機；

● 無線游戲遙控器；

● 醫療保健產品；

● 無線語音，無線耳機；

● 汽車行業應用。

3.天線接口

內置PCB天線；同時預留有可選的外接天線接口。

4.SUN-JN5169-NPA-V1.0 IO定義說明

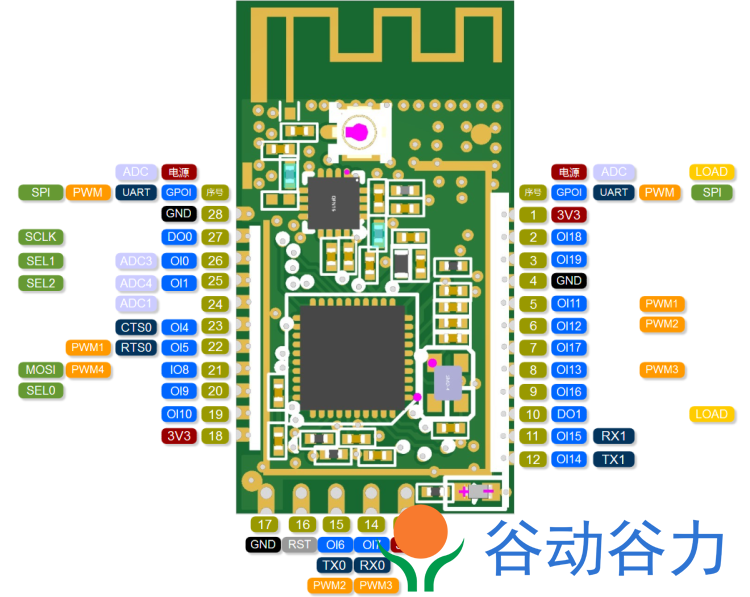

4.1.SUN-JN5169-PA-V1.0 IO定義說明

4.2.SUN-JN5169-PA-V1.0 模塊引腳定義說明

模塊引腳        　功能名稱        說明

29        GND        地（不用）

30        ANT        備用外接天線引腳(不用)　        　        　

1        3V3        電源

2        IO18

3        IO19

4        GND

5        IO11

6        IO12

7        IO17

8        IO13        清網按鍵

9        IO16

10        DO1        下載使能

11        IO15        RX1

12        IO14        TX1

13        3V3        電源

14        RX0        接下載工具TX

15        TX0        接下載工具RX

16        RESET        復位

17        GND        地

18        3V3        電源

19        IO10

20        IO9

21        IO8

22        IO5

23        IO4

24        ADC1

25        ADC4

26        ADC3

27        DO0

28        GND        地

4.3.光明谷科技K6K7系列開關(標準固件）IO口定義

4.4.光明谷科技K6K7系列開關(標準固件）應用參考原理圖

4.5.光明谷科技K6K7系列開關(標準固件）應用參考原理圖

4.6.光明谷科技H6系列產品(標準固件）IO口定義

我們有很多產品的固件，沒有一個一個展示，如zigbee智能網關、窗簾開關、智能萬能紅外遙控器、智能門鎖、煙感、氣感等。有需求聯系我們獲取相關資料

5.封裝尺寸

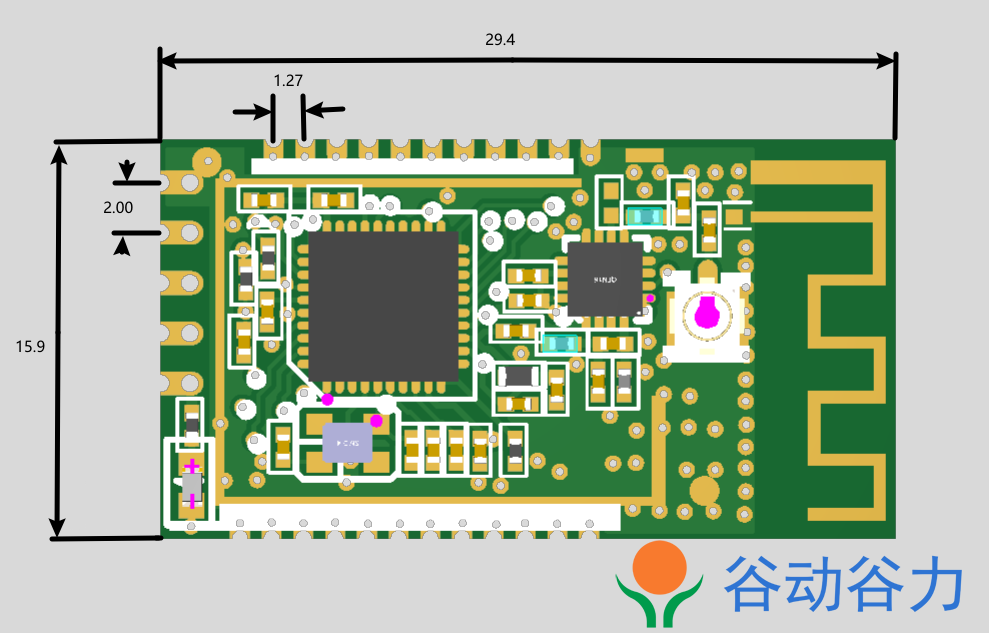

SUN-JN5169-PA-V1.0 尺寸圖

訂貨信息型號

詳細規格書

SUN-JN5169-PA Zigbee模塊規格書

Github開源SDK

SUN-JN5169: SUN-JN5169
