錦銳單片機 CA51F252L2 集成ADC、LCD/LED驅動、Touch Key、PWM、 UART、RTC、無刷直流電機驅動、乘除法器、低電壓檢測(LVD)等功能
CA51F251L2芯片是基于1T 8051內核的8位微控制器，通常情況下，運行速度比傳統的8051芯片快10倍，性能更加優越。內置Flash程序存儲器，可多次重復編程的特性，此系列芯片提供8K Flash容量供客戶按照產品需求選擇，給用戶開發帶來了極大的方便。不僅保留了傳統8051芯片的基本特性，還集成了12Bit ADC、LCD/LED驅動、Touch Key、16 Bit PWM、 UART、RTC、無刷直流電機驅動、乘除法器、低電壓檢測(LVD)等功能模塊。支持IDLE、STOP和低速運行三種省電模式以適應不同功耗要求的應用。強大的功能及優越的抗干擾性能使其可廣泛應用于各種車載音響、家用音響、小家電、藍牙音箱、汽車電子、數碼電機、運動器材、馬達控制、醫療保健、儀器儀表、安防、電源控制、工業控制產品。
產品詳情
內核
- CPU：1T 8051, 最高速度比傳統8051快10倍
- 兼容8051指令集, 雙DPTR工作模式
- CPU頻率：最高可支持27MHz
存儲器
工作電壓
時鐘系統
- 外部高速振蕩器：1 - 27MHz
- 外部RTC振蕩器：32.768KHz
- 內置低速RC振蕩器：131KHz
- 內置PLL：倍頻倍數為2 - 10倍，參考時鐘為2 - 4MHz 內置RC振蕩器
- 內置高速RC振蕩器：2 - 4MHz，精度可達1% (出廠初始頻率為3.6864MHz＠3.3V/25℃)
- 內嵌外部時鐘監控模塊，可有效監控外部各個時鐘工作狀態，避免因外部時鐘停振而造成死機
RTC功能
- 內置RTC模塊可計時、分、秒、星期、天數，支持鬧鐘功能
- 支持毫秒、半秒中斷
中斷系統
- 15個有效中斷源
- 兩級中斷優先級，支持中斷嵌套
- 10個外部中斷源，每個外部中斷都可配置任意信號引腳作為中斷輸入腳
定時器
- 3個16位通用定時器: 定時器0，定時器1，定時器2
- 通用輸入輸出口（GPIO）
- 最多支持46個GPIO口（不同型號會有不同）
- 支持推挽、開漏、強上拉、弱上拉、強下拉、弱下拉、高阻模式
- 推挽模式下可設置不同驅動強度和翻轉速度
觸摸按鍵（Touch Key）
- 內置觸摸感應控制器
- 最大支持15路觸摸通道
- 觸摸可設置內部充電和內部基準，可有效抑制電源低頻干擾
- 支持觸摸引腳與LED驅動引腳復用
- 內置防水補償機制
- 高抗干擾性，符合EMC(CS)標準
- 支持觸摸省電模式，最低功耗小于10uA
模/數轉換器（ADC）
- 支持6通道12位SAR ADC，內置運放和比較功能
- 支持3種基準電壓源：VDD、內部基準、外部基準
- 選擇內部電壓為基準電壓時可測量VDD電壓
- 支持檢測信號縮小和放大功能，縮放倍數可選
PWM
- 支持5通道PWM，在16位范圍內可任意配置周期和占空比
- 支持互補模式和死區控制，可用于驅動直流無刷電機
- 支持可設置邊沿對齊和中心對齊模式
- 支持可直接輸出內部時鐘功能
- 支持PWM中斷
LCD驅動
- 最大可支持5com x 24seg、4com x 25seg
- 可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty
- 可配置偏壓：1/2、1/3、1/4 Bias
- 支持8級對比度調整
- 支持3種等級驅動電流，用戶可根據不同的LCD屏進行調整
LED驅動
- 最大可支持5com x 24seg
- 支持8級亮度調節
低電壓檢測（LVD）
- 可配置電壓檢測范圍1.8 - 4.8V
- 可設置低電壓復位或中斷
復位模式
- 芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電/掉電復位
看門狗
- 27位看門狗定時器，16位調節精度，可配置看門狗復位或中斷
遙控接收功能
- 內置采樣計數器模塊（SAMPLE），可通過硬件模塊采樣任意長度的脈寬，減少軟件代碼
通用串行接口（UART）
- 最多支持3個UART接口
- 支持1字節接收緩存
SPI接口
I2C接口
- 內置1路I2C接口，支持主從模式，支持標準/快速/高速模式
- I2C可設置數字濾波，增強I2C抗干擾性能。
運放和模擬比較器
- 支持4路模擬比較器、兩個運算放大器和一個捕獲計數器
- 模擬比較器參考電壓可選擇內部基準或外部輸入基準
- 模擬比較器內置15位數字濾波器，支持比較器中斷
- 運放可以和ADC和模擬比較器結合使用，擴展檢測信號電壓范圍
- 捕獲計數器和模擬比較器結合使用，可用于電機測速及堵轉檢測
無刷直流電機驅動
- 內置60°霍爾和120°霍爾譯碼模塊
- 支持自動模式和手動模式，支持剎車功能
- 支持多種異常檢測
- 結合模擬比較器可實現無霍直流電機驅動
乘除法器（MDU）
- 支持1個時鐘周期16位 × 16位乘法
- 支持8個時鐘周期32位 ÷ 32位除法
- 支持1個時鐘周期32位數據左右移位操作
程序下載和仿真
低功耗
- STOP模式，電流<7uA
- IDLE模式，電流<12uA
- 低速運行模式，電流<20uA

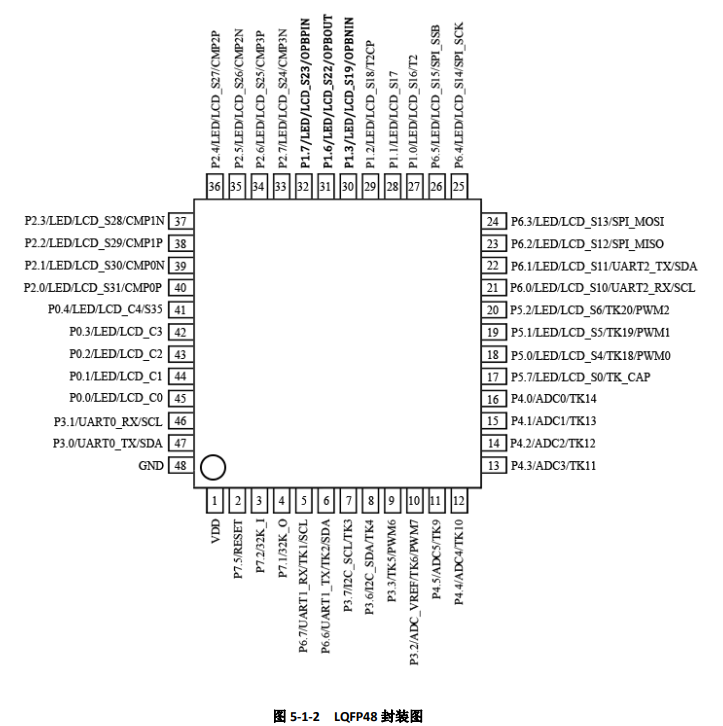

封裝類型
LQFP48 (7 x 7 mm)

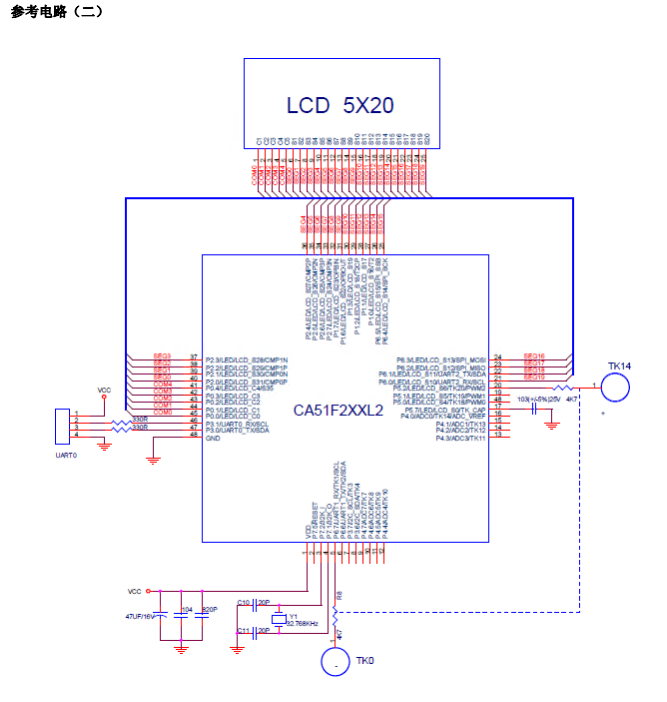

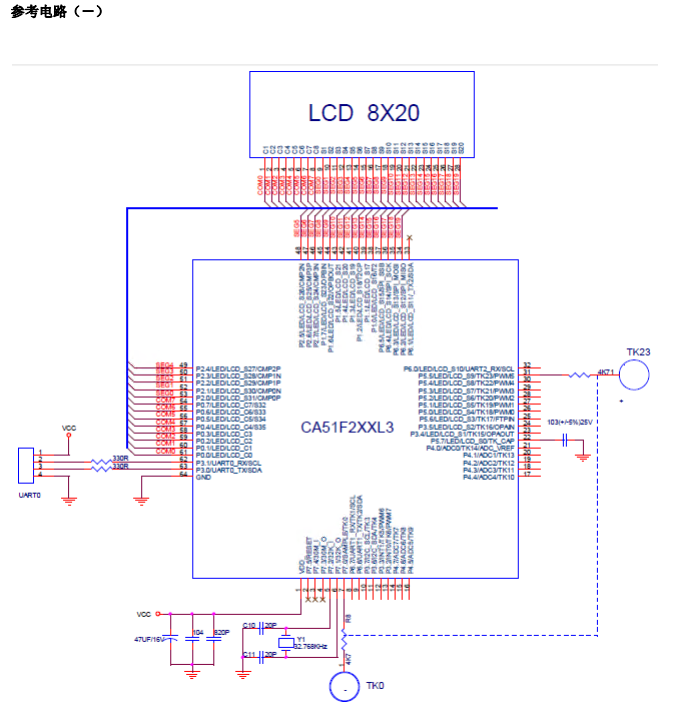

典型應用參考電路
支持服務
關于這顆芯片的任何技術問題可以隨時溝通。我們提供術支持, 代改程序, 代寫程序服務.
在方案開發有任何問題，都可以在http://bbs.sunsili.com/forum.php?gid=76(復制到電腦IE打開，電腦上才能打開哦） 發貼提問，下載資料，有工程師小哥哥小姐姐，大線解答，未購者，也可以提問， 工程師小哥哥小姐姐，也會幫您解答哦．
資料下載
 錦銳單片機CA51F2_SDK Datasheet規格書下載及文檔說明-谷動谷力 (sunsili.com)
|
