錦銳單片機 CA51F551S1 PWM+觸摸型
錦銳CA51F5
錦銳單片機 CA51F551S1
CA51F5系列單片機內置16、131KHz，支持2路級聯LED驅動，掃描頻率大于400Hz/S， 數據發送速度800Kbps，支持直接控制WS2812或類似的驅動芯片，符合單色或七彩LED燈帶產品的需求。為開發者帶來很多的方便。
CA51F551系列單片機是基于1T 8051內核的8位微控制器，通常情況下，運行速度比傳統的8051芯片快10倍，性能更加優越。內置8K Flash程序存儲器，可多次重復編程的特性，給用戶開發帶來了極大的方便。不僅保留了傳統8051芯片的基本特性，還集成了Touch Key、16 Bit PWM、5Bit DAC、UART、I2C、RGB_LED級聯控制器以及低電壓檢測(LVD)等功能模塊。支持IDLE、STOP和低速運行三種省電模式以適應不同功耗要求的應用。強大的功能及優越的抗干擾性能使其可廣泛應用于各種家用照明、家用音響觸摸控制、家電觸摸控制、藍牙音箱、臺燈和浴室鏡燈、景觀及氛圍燈帶產品中。
應用案例
WS2812幻彩燈帶
產品詳情

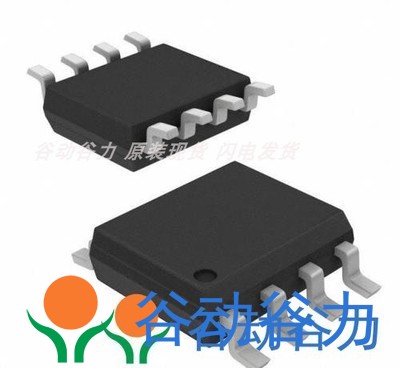

封裝類型
SOP8 SOP16 MSOP10 DFN8
封裝尺寸
錦銳CA51FF551 PWM+觸摸類型系列單片機
CA51F551 系列芯片是基于 1T 8051 內核的 8 位微控制器，通常情況下，運行速度比傳統的 8051 芯片快 10倍，性能更加優越。內置 8K Flash 程序存儲器，可多次重復編程的特性，給用戶開發帶來了極大的方便。不僅保留了傳統 8051 芯片的基本特性，還集成了 Touch Key、16 Bit PWM、UART、I2C、RGB_LED 控制器以及低電壓檢測(LVD)等功能模塊。支持 IDLE、STOP 和低速運行三種省電模式以適應不同功耗要求的應用。強大的功能及優越的抗干擾性能使其可廣泛應用于各種家用照明、家用音響、小家電、藍牙音箱、運動器材、醫療保健、控制開關及門鈴產品中。
特性
工作電壓
● 工作電壓：1.8 – 5.5V寬電壓工作范圍
復位模式
● 芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電 掉電復位
中斷系統
● 15個有效中斷源
● 兩級中斷優先級，支持中斷嵌套
時鐘系統
● 外部RTC振蕩器：32.768KHz
● 內置低速RC振蕩器：131KHz
● 內置PLL：倍頻倍數為2 – 10倍（參考時鐘為2 – 4MHz）
● 內置高速RC振蕩器：2 – 4MHz(精度可達±1%@3.3V/25℃）【出廠初始頻率為3.6864MHz】
● 內嵌外部時鐘監控模塊，可有效監控外部各個時鐘工作狀態，避免因外部時鐘停振而造成死機
RTC功能（僅部分型號支持）
● 內置RTC模塊可計時、分、秒、星期、天數，支持鬧鐘功能
● 支持毫秒、半秒中斷
通用輸入輸出口（GPIO）
● 最多支持26個GPIO口，支持推挽、開漏、上拉、下拉、高阻模式
● 推挽模式下可設置不同驅動強度和翻轉速度
● 推挽輸出時，單個GPIO推電流最大支持20mA， 灌電流最大支持40mA
● COM0~COM5做為推挽輸出時，灌電流最大支持80mA
定時器
● 3個16位通用定時器: 定時器0，定時器1，定時器2
看門狗● 27位看門狗定時器，16位調節精度，可配置看門狗復位或中斷串口通訊接口（UART）
● 最多支持2個UART接口（型號不同會有不同）
● 支持1字節接收緩存
I2C接口
● 內置1路I2C接口， 支持主從模式，支持標準/快速模式
DAC 功能
- 支持兩路 5Bit DAC 輸出，每路可配置 32 檔輸出電壓
PWM
● 最多支持6通道PWM，在16位范圍內可任意配置周期和占空比
● 支持互補模式和死區控制，可用于驅動直流無刷電機
● 支持可設置邊沿對齊和中心對齊模式
● 支持可直接輸出內部時鐘功能
● 支持PWM中斷
● 支持2路級聯LED驅動，掃描頻率大于400Hz/S， 數據發送速度800Kbps
● 支持直接控制WS2812或類似的驅動芯片，符合單色或七彩LED燈帶產品的需求。
觸摸按鍵（Touch Key）
● 內置觸摸感應控制器
● 最大支持20觸摸通道
● 觸摸可設置內部充電和內部基準，可有效抑制電源低頻干擾
● 支持觸摸引腳與LED驅動引腳復用
● 內置防水補償機制
● 高抗干擾性，符合EMC(CS)標準
● 支持觸摸省電模式，最低功耗小于10uA
低電壓檢測（LVD）
● 可配置電壓檢測范圍1.6 – 4.6V （每0.2V一級）
● 可設置低電壓復位或中斷
程序下載和仿真
● 支持ISP和IAP
● 支持在線仿真功能
低功耗
● STOP模式，電流<10uA
● IDLE模式，電流<15uA
● 低速運行模式，電流<30uA
