中科藍訊 AB5301A 外掛 FLASH MUSIC 功能示例

前言

    今天給大家分享一下中科藍訊 AB5301A 外掛 Flash 的調試過程，使 AB5301A 讀取 Flash 播放音樂。本文從平臺準備開始介紹，再介紹 AB5301A  SPI1 的配置，最后驗證功能。希望對大家進行調試外掛 Flash MUSIC 功能模式時有所幫助。

一、平臺準備

    ① 使用的 SDK 版本為：SDK_AB530X_V06X_S7148_20220224；

    ② 使用的 Flash 芯片型號為：W25Q128JV。還需把音頻 bin 文件燒錄進 Flash 芯片，轉化音頻為 bin 文件用到的軟件是 ABTools；燒錄 bin文件用到的軟件是 Minpro100B；操作流程在此不做贅述。

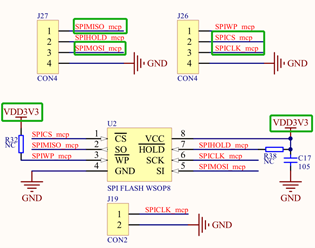

    ③ 使用的硬件樣機是 AB5301A 開發板，原理圖連接如下：



    注意，上圖中的 R4 開發板默認是不焊接的，此處要手動焊接好；開發板上 MISO、MOSI、CLK、CS 腳是沒有連接到 GPIO 的，可以通過杜邦線，從 J26、J27 引到使用的 GPIO；本示例使用的是 SPI1，引腳分配為，CSA4  PA5:MISO  PA6:CLK  PA7:MOSI。

二、SPI1 初始化

    1、寄存器介紹

    ① FUNCMCON1

    端口功能映射寄存器；根據本示例所使用的引腳，應把各引腳映射到 G2，如此藍牙芯片就可以知道是把 PA5、PA6、PA7 配置為 SPI1，因此在選擇 SPI 引腳時應注意各引腳需為同一組，如此處使用的三個引腳皆是 G2 組。實現映射配置的是 FUNCMCON1 的 12:15 位。

    ② SPI1CON

    SPI1 控制寄存器；該寄存器包含了 SPI1 使能，主從模式選擇，時鐘極性，時鐘相位，中斷使能等的配置，更具體配置可參考 ab53xx_usermanual。

    ③ SPI1BAUD

    SPI1 波特率設置寄存器；Baud Rate = Fsys clock / (SPI_BAUD+1)。

    ④ SPI1CPND

    SPI1 清除掛起寄存器；對該寄存器第 16 位寫 1，清除 SPI1 掛起標記。

    ⑤ SPI1BUF

    SPI1 接收/發送數據寄存器。

    2、SPI1 初始化函數

   spi1_init() 函數最后由 exspiflash_init() 函數調用，放到 bsp_sys_init() 系統初始化函數中如下位置進行初始化：

三、SDK 準備

   在上一步中，我們已經把 AB5301A 的SPI1 配置好，SDK 默認已經把 SPI 通信需要用到的讀 ID 函數，發送 1 字節函數，接收 1 字節函數寫好，詳細可以參見 bsp_spiflash1.c 文件，所以接下來做的就是把 SDK MUSIC 功能模式相關的宏做修改。

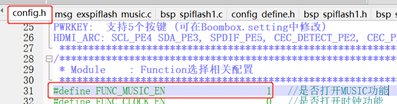

    1、打開 MUSIC 功能



    2、修改默認打印口



    如果打印口默認是 PA7，應修改為 PB3，因為本示例中的 SPI1 引腳用到了 PA7。

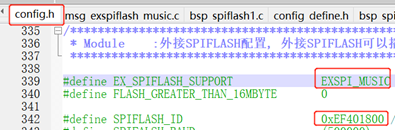

    3、外接 SPIFLASH 配置



    EX_SPIFLASH_SUPPORT 選擇 Flash 支持音樂輸出功能；SPIFLASH_ID 配置 Flash 的 ID，ID 可以通過 Flash 的數據手冊獲得。    設置 SPIFALSH_MUSIC_PLAY_REC 為 0，關閉 FUNC_EXSPIFLASH_MUSIC 模式下播放錄音示例：



    四、功能驗證

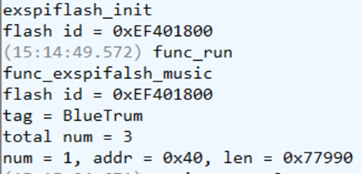

    接通電源，再通過 X-Link 連接AB5301A 的 PB3 引腳，開發板切換到 MUSIC 功能模式，則打開 Downloader 上位機后會有如上打印，現 flash id 正確讀取，且讀取到 Flash total num 總曲目為 3。默認情況下音樂會自動播放，接上耳機或者功放喇叭即可聽到音樂。    中科藍訊 AB5301A 的 MUSIC 功能模式介紹到這里，希望可以在大家進行 外掛 Flash 調試時幫助到大家。如有錯誤歡迎大家批評指正。如果大家還有什么其他的問題或者功能想要詢問，亦可以在評論區中提出，可以共同探討，一起進步。

   五、參考文檔：

1、ab53xx_usermanual

2、ab53xx 開發板原理圖

3、ab5301a_datasheet.pdf

4、W25Q128JVSIQ 數據手冊
