LTE Cat 1bis是什么？有什么用？一文帶你看懂TA
物聯網生態系統正在經歷一個革命性的階段。大多數移動網絡運營商 (MNO) 都已宣布甚至實施了關閉傳統2G和3G手機的計劃, 將相關頻率遷移到4G或5G網絡。因此，物聯網開發人員也必須采用新的蜂窩網絡標準。
雖然5G已經開始部署，但其使用還面臨著一些挑戰。除了全球覆蓋范圍的限制外，目前的5G解決方案還不能滿足大多數物聯網的要求,例如功耗高、成本高、尺寸大、設計復雜是其中的一些缺點。預計5G RedCap和MMTC將在未來解決這些問題。就目前而言，4G LTE是唯一能提供全球覆蓋的蜂窩技術，并且至少能在未來五年內仍是這樣。
兩極格局
2016年，3GPP Rel 13為物聯網規定了新的4G蜂窩標準。其目的是與非蜂窩低功耗廣域（LPWA）技術（如SigFox或LoRaWAN）競爭。3GPP推出的新蜂窩標準包括NB-IoT（又名LTE Cat-NB）、LTE-M（又名LTE Cat-M）和LTE Cat 1bis（3GPP Rel 8已指定 LTE Cat 1標準）。
繼3GPP Rel 13之后，移動網絡運營商和芯片制造商將重點放在了NB-IoT和LTE-M，而將LTE Cat 1bis擱置一邊。做出這一決定的原因是，Cat 1bis在規格上不如其他兩種技術。
圍繞新提出的物聯網蜂窩 LPWA技術展開了激烈的爭論。一方主張使用NB-IoT，而另一方則主張使用LTE-M，因為在過去，各國可以獨立商定部署的技術、支持的頻段和漫游協議。
但是，除了IMT-2000在日本的早期推廣或CDMA/EV-DO在北美的初期部署（之后向UMTS/HSPA融合）等少數例外情況外，全球一直處于融合狀態。

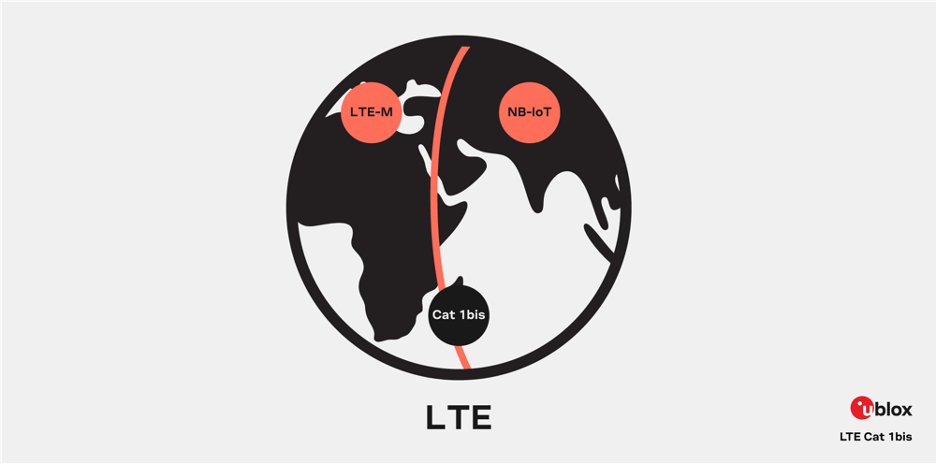

而最近，這種融合被排除在外。亞太地區和歐洲、中東和非洲大部分地區選擇了NB-IoT 實施方案，而美洲、日本、韓國和澳大利亞則選擇了LTE-M。
這種分歧造成了一個兩極世界。中國大力推動NB-IoT；事實上，中國是唯一大規模部署NB-IoT的國家。而北美則迅速部署了LTE-M。如今，LTE-M主導著這一市場的大部分，盡管一些MNO在過去幾年中增加了對NB-IoT的支持。歐洲、中東和非洲地區的情況比較特殊。最初，它選擇了NB-IoT。但后來，西歐國家的大多數移動網絡運營商也增加了對LTE-M的支持。
雖然LTE-M的特性符合大多數物聯網要求，但NB-IoT卻并非如此。即使NB-IoT的 MCL（最大耦合損耗）優于LTE-M，其數據傳輸速率也是有限的。此外，NB-IoT基礎設施的設計不支持移動性（切換）和語音。
在當前情況下，我們發現在一些地區，物聯網應用受益于出色的LTE-M覆蓋（如北美），而在其他地區，則部分或完全沒有LTE-M覆蓋。在后一種情況下，由于上述限制，NB-IoT無法滿足大多數用例。
在歐洲，許多物聯網應用仍然連接到傳統2G（如果有的話）。由于LTE-M的覆蓋不可靠，在最糟糕的情況下甚至沒有覆蓋，因此客戶要求使用帶有2G回退功能的LPWA模塊。NB-IoT功能無法滿足用例需求。
直到最近，LTE Cat 1仍是成本最低、覆蓋全球的4G蜂窩技術。LTE Cat 1的缺點是其芯片組成本遠高于NB-IoT或LTE-M。此外，與LTE-M和NB-IoT相比，LTE Cat 1的設計更加復雜，需要額外的組件，這對總體成本產生了重大影響。
這種情況促使物聯網開發商和移動網絡運營商尋找具有成本效益的替代方案，從而保證物聯網生態系統的LPWA全球連接性、移動性和漫游性，這也重新激發了人們對LTE Cat 1bis的興趣。
Cat 1bis究竟是什么？
簡而言之，LTE Cat 1bis就是帶有單接收（Rx）天線的LTE Cat 1。所有其他設備特性（如上行鏈路 (UL) / 下行鏈路 (DL) 數據速率和協議）保持不變。相反，標準LTE Cat 1（3GPP Rel 8）支持Rx分集，需要兩個Rx路徑。
射頻分集可提高射頻接收能力，尤其是在小區邊緣。但要支持射頻分集，LTE Cat 1芯片組需要兩個射頻輸入，并配備復雜的射頻前端和特定軟件。在某種程度上，這就是LTE Cat 1芯片組的成本高于LTE-M和NB-IoT芯片組的原因，也是LTE Cat 1應用需要更復雜、更大規模的PCB、額外的組件和兩根天線的原因。所有這些特性都導致了更高的成本：LTE Cat 1解決方案的成本可能是LTE-M解決方案的兩倍。
從LTE Cat 1bis標準中移除接收分集功能可使芯片組設計更簡單、成本更優化。開發人員正利用這一優勢，設計出比LTE Cat 1標準更簡單、更小巧、更便宜的物聯網應用。
為何將LTE Cat 1bis作為LPWA額外選項？
LTE-M和LTE Cat 1bis都適用于物聯網應用，具體取決于地區和使用案例。原因有以下幾點：
功耗：LTE-M和LTE Cat 1bis都支持PSM和eDRX等低功耗模式。這些模式可延長電池壽命，這對許多物聯網應用來說是一項重要功能。
解決方案總成本：LTE-M和LTE Cat 1bis的成本僅為基于LTE Cat 1的同等解決方案的一半，可節省大量成本。
5G 兼容性：LTE Cat 1bis是一種連接到4G演進分組核心網（EPC）的4G網絡技術。理論上，LTE-M和NB-IoT標準可以連接到5G核心網。然而，移動網絡運營商尚未實現這一功能，也沒有一家宣布有此計劃。
數據速率/延遲：LTE Cat 1bis 在延遲和數據速率方面優于LTE-M，與LTE Cat 1的性能相當，下行鏈路速率高達10 Mb/s，上行鏈路速率高達5 MB/s。這通常超過了物聯網應用的要求。LTE-M下行鏈路限制為375 kb/s，上行鏈路限制為1 Mb/s。
總之，LTE Cat 1bis和LTE-M都能滿足以前由2G和3G技術提供服務的大多數物聯網用例的要求：中等帶寬、低功耗和低成本等。
為什么現在要考慮將LTE Cat 1bis作為LPWA的替代技術？哪些驅動因素會促使物聯網開發人員考慮將LTE Cat 1bis作為LPWA選項？要回答這些問題，我們必須考慮具體的使用案例、價格差距以及LPWA全球部署的現狀。在選擇合適的通信技術時，有五個方面需要考慮。以下是一份簡短的清單：
傳輸數據量和對電池的影響
網絡覆蓋和可用性
服務時限
鏈路預算
設備尺寸
01 傳輸數據量和對電池的影響
我們必須考慮到，視頻監控、帶視頻的報警系統或電子醫療等物聯網應用會產生相當大的數據量。這些用例可以利用LTE Cat 1bis運營商的20 MHz帶寬，而LTE-M的帶寬僅為1.4 MHz。
有了更大的帶寬，設備就能更快地傳輸數據。這就減少了空中傳輸時間，從而降低了電池使用量。根據數據量的大小，更快的傳輸速度意味著更短的空中傳輸時間，從而實現更高的能效。
02 網絡覆蓋和可用性
傳統2G和3G技術所提供的全球便攜性即將終結，而LTE-M和NB-IoT等LPWA技術的部署還缺乏協調，這就造成了一種特殊的全球局面。亞太地區和大多數東歐國家只覆蓋了 NB-IoT，而美洲、澳大利亞和少數歐洲國家則同時覆蓋了NB-IoT和LTE-M。而在大多數非洲國家，NB-IoT和LTE-M均未部署，但4G LTE已出現在這些國家。南非是個例外，該國目前正在積極部署NB-IoT。
還應考慮漫游協議。漫游協議很少，即使兩地都有足夠的網絡覆蓋，也不能保證在國家間旅行的物聯網設備能夠接入網絡。
以意大利為例，盡管這也適用于其他西歐國家。與大多數歐洲移動網絡運營商一樣，意大利的移動網絡運營商最初也部署了NB-IoT。但最近，沃達豐意大利分公司增加了對LTE-M的支持（2022年）。這并不一定意味著LTE-M在所有地方都能使用，尤其是考慮到NB-IoT的覆蓋范圍并不全面。因此，即使LTE-M可以使用，意大利境內也無法實現全面覆蓋，而且無法確定何時才能實現。
另一個例子是美國，LTE-M已在該國大部分地區廣泛部署，并實現了良好的覆蓋，從而形成了龐大的LTE-M物聯網設備安裝基礎。然而，NB-IoT的優先級較低。雖然美國的移動網絡運營商已經部署了NB-IoT網絡，但與LTE-M相比，裝機量要小得多。
只要有4G LTE網絡的地方，就可以使用LTE Cat 1bis網絡，世界上大多數人口稠密的地區都是這種情況。根據現有協議，4G網絡之間基本上可以漫游，因此LTE Cat 1bis特別適合遠程信息處理和資產跟蹤等移動應用。這樣的例子可以鼓勵物聯網開發人員考慮將LTE Cat 1bis作為一種可行的 LPWA 選項。
03 服務時限
目前，很難說LTE Cat 1bis和LTE-M哪種技術的使用壽命更長。移動網絡運營商尚未宣布這兩種技術的任何 “日落 ”計劃，而且時間可能因地區而異。
一些市場，如美國和一些亞太國家，可能會更快地過渡到5G。這可能會激勵網絡運營商從當前的4G頻譜轉向5G。需要考慮的因素可能包括網絡中傳統設備的數量、每種技術所消耗的帶寬以及哪些頻段將優先用于過渡。不過，其他市場的發展速度要慢得多，可能會使這兩種技術一直延續到2030年代末。
04 鏈路預算
LTE-M的最大耦合損耗（MCL）為-154 dBm，而LTE Cat 1為-149 dBm。由于沒有Rx分集天線，LTE Cat 1bis比Cat 1多了3-4 dB的損耗。這意味著LTE Cat 1bis的MCL比LTE-M低8-9 dBm。LTE-M更高的MCL可確保在惡劣的城市環境、車庫或小區邊緣等具有挑戰性的信號條件下實現更好的連接。不過，與標準4G LTE相比，LTE-M的小區密度較低，部分抵消了LTE-M信號穿透力更強的優勢。
05 設備尺寸
LTE Cat 1滿足了可穿戴設備等需要小尺寸和中等數據傳輸速率的用例的許多要求，在帶寬、覆蓋范圍和功耗方面具有優勢。不過，由于需要雙天線設計，小型化仍具有挑戰性。
事實上，設計人員的目標是小型解決方案，這迫使他們在性能和尺寸之間尋找平衡。因此，目前許多小型LTE Cat 1設計都省略了Rx分集功能，也不包括第二根天線。
與LTE Cat 1相比，LTE Cat 1bis具有簡化的天線、更短的部件清單和更低的價格，因此在許多使用案例中也可以取代LTE Cat 1。
最后的結論是什么？
LTE Cat 1bis和LTE-M都是LPWA應用的合適技術選擇。因此，在做出選擇之前，必須考慮技術特性和地區部署情況。u-blox可根據具體的使用案例和移動網絡運營商協助進行此類選擇。
u-blox提供廣泛的產品組合，包括LTE-M、LTE Cat 1和LTE Cat 1bis模塊。u-blox憑借首個通過認證的LTE-M模塊系列SARA-R4，在LTE-M領域確立了早期的市場領導地位，該模塊還提供2G回退功能。u-blox還開發了自己的LTE-M芯片組UBX-R5，并以此為基礎推出了u-blox SARA-R5模塊系列。這兩個系列已進一步小型化，有LEXI-R4和LEXI-R5兩種外形尺寸。
對于LTE Cat 1bis，u-blox提供LENA-R8和LEXI-R10系列。LENA-R8還提供組合產品：LTE Cat 1bis+GNSS型號。其中GNSS是全新的u-blox M10 GNSS平臺。LENA-R8組合（LENA-R8M10）有兩個電源，為客戶提供了出色的電源管理靈活性，從而優化了整體性能。LEXI-R10是u-blox最小的LTE Cat 1bis模塊，支持Wi-Fi掃描和用于室內定位的CellLocate。u-blox LARA-R6 LTE Cat 1模塊支持全Rx分集，最適合高性能應用。
作者:Valerio Carta
u-blox蜂窩通信產品高級營銷經理
