中科藍訊藍牙音箱 常用BT SoC 選型指南

一、前言

---

        藍牙音箱已經在市場上存在了很長時間，從最初的滿足一般無線移動收聽的需求逐步發展到現在的 LED 跑馬燈、TWS 真無線立體聲連接和更大功率的戶外藍牙音箱，時刻都在為了消費者多樣化的需求而在不斷變化。

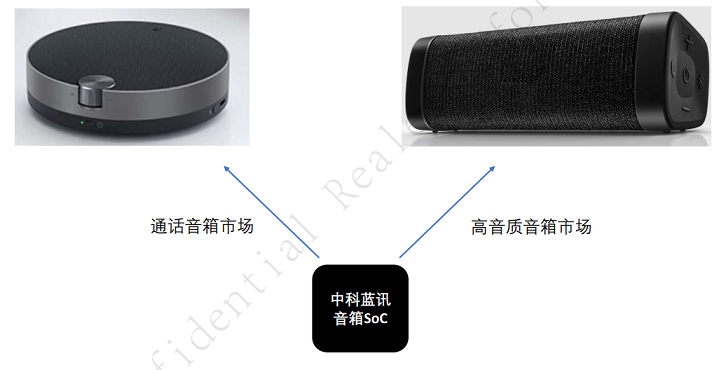

        這篇博文我就主要來跟大家介紹下中科藍訊藍牙音箱 BT SoC。目前中科藍訊的藍牙音箱 BT SoC 已經有在 TWS對箱、簡易帶卡帶 U 音箱、K 歌寶、立體聲藍牙音箱、帶屏多功能音箱、時鐘音箱、Soundbar 產品上有過量產，故通過產品的定義，我們可以協助選出最具性價比的一顆 SoC。

---

二、中科藍訊藍牙音箱 BT SoC 產品介紹

---

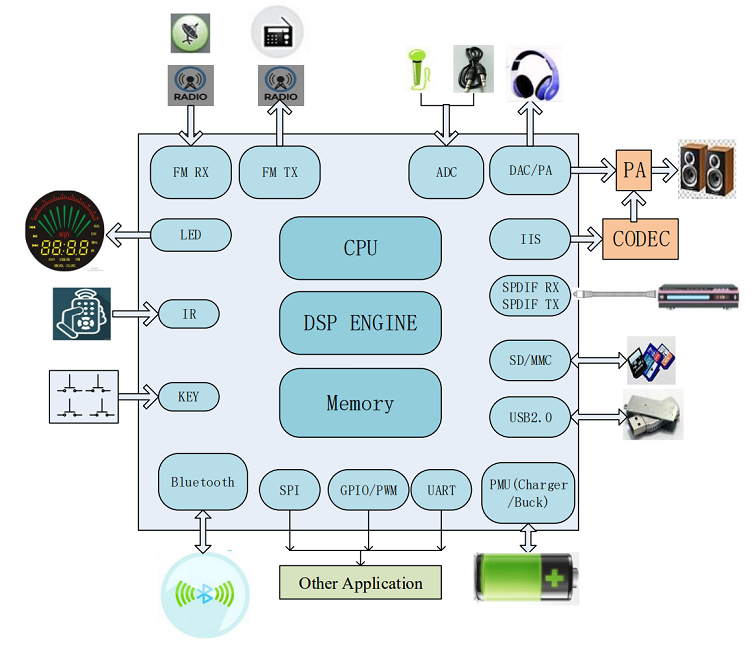

        下圖是中科藍訊藍牙音箱 BT SoC 的框圖，其 SoC 集成了 CPU、DSP、Memory、Audio DAC 等，對于簡易的藍牙音箱來說，僅需再外掛 Audio PA、天線、晶振、按鍵、LED、三極管即可，大大降低了硬件開發設計難度。

        目前中科藍訊主推的藍牙音箱 BT SoC 產品主要分為兩大系列 -- AB560X 和 AB530X，其中 AB560X 針對性價比音箱產品，AB530X 針對高階差異化音箱產品，下面就來詳細介紹這兩大系列產品的規格。

        以下是中科藍訊AB560X BT SoC 的詳細規格參數：

型號	AB5602D	AB5602B	AB5602C	AB5605B	AB5605C	AB5605E	AB5607E
封裝	QFN32 4x4	QFN32 4x4	QFN32 4x4	SSOP24	SSOP24	SSOP24	SOP16
藍牙版本	BT6.0 Dual Mode	BT6.0 Dual Mode	BT6.0 Dual Mode	BT6.0 Dual Mode	BT6.0 Dual Mode	BT6.0 Dual Mode	BT6.0 Dual Mode
CPU & Max Speed	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP	RISC-V 160 MHz + HWP
RAM Size	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB
Flash Size	4 Mbit	4 Mbit	4 Mbit	4 Mbit	4 Mbit	4 Mbit	4 Mbit
RF Sensitivity(dB@2M)	- 90.5	- 90.5	- 90.5	- 90.5	- 90.5	- 90.5	- 90.5
TX Power(dBm)	6 dBm	6 dBm	6 dBm	6 dBm	6 dBm	6 dBm	6 dBm
Analog MIC	1	0	1	1	1	1	1
DAC Channel	Stereo	Stereo	Mono	Stereo	Mono	Mono	Stereo
DAC Bit	16 bit	16 bit	16 bit	16 bit	16 bit	16 bit	16 bit
DAC/ADC SNR	96 / 90	96 / 90	96 / 90	96 / 90	96 / 90	96 / 90	96 / 90
Max Sample Rate	48 KHz	48 KHz	48 KHz	48 KHz	48 KHz	48 KHz	48 KHz
TWS Mode	Yes	Yes	Yes	Yes	Yes	Yes	Yes
Wide Band Speech	No	No	No	No	No	No	No
EQ Tunning	Yes	Yes	Yes	Yes	Yes	Yes	Yes
BLE Support	Yes	Yes	Yes	Yes	Yes	Yes	Yes
BLE Speed	1 Mbps	1 Mbps	1 Mbps	1 Mbps	1 Mbps	1 Mbps	1 Mbps
云端 AI 協議 + Opus	No	No	No	No	No	No	No
DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC	軟件 EQ + 1 段 DRC
USB / SD / FM RX	Yes	Yes	Yes	Yes	Yes	Yes	Yes
RTC	Yes	No	No	No	No	No	No
GPIO	18	18	19	10	13	13	8
I2S	Yes	Yes	Yes	No	No	No	No
SPDIF RX	Yes	Yes	Yes	Yes	Yes	Yes	No
Charger Current	280 mA	280 mA	280 mA	280 mA	No	280 mA	280 mA
藍牙后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺	僅支持 BT 后臺，不支持 BLE 后臺
應用	時鐘音箱， 立體聲（Stereo） 音箱	Pin to Pin  AB5362B	Pin to Pin  AB5362C	Pin to Pin  AB5365B	K 歌寶、 單聲道（Mono） 音箱	K 歌寶、 單聲道（Mono）音箱	簡易帶卡帶 U 音箱，立體聲（Stereo） 音箱
		立體聲（Stereo） 音箱、

帶屏多功能音箱、
Soundbar 帶屏多功能音箱、
簡易版拉桿箱、
Soundbar Stereo 音箱、
頭戴耳機


        從中可以看出，AB560X 系列的主頻為 160 MHz，RAM 為 128 KB，內置 4 Mbit Flash， 其中標紅的部分為 AB560X 中細分料號的主要差異點，例如 AB5602D 支持 RTC 功能。

        以下是中科藍訊AB530X BT SoC 的詳細規格參數：


        從中可以看出，AB530X 系列的主頻為 180 MHz，RAM為 192 KB，內置 4/8 Mbit Flash。對比兩個表格可以看出 AB530X 有以下性能優勢：① 主頻更高；② RAM 更大；③ 可以支持 Wide Band Speech；④ 其 DRC 可以支持 2 DRC + 1 Limiter；⑤ AB530X 可以支持 BT & BLE 后臺；故一些高階差異化的產品我們可以考慮使用 AB530X 去實現。

        另外，AB5301F & AB5305U 這兩顆 BT SoC 支持藍牙發射功能，它可以將藍牙 / Aux / SPDIF / USB 等接收到的音頻發射出去給其他藍牙子設備，這個產品就可以運用到類似于電唱機、藍牙發射器等終端產品。

三、參考資料

        【1】中科藍訊芯片畫冊 V2.0，中科藍訊

        【2】中科藍訊 AB560X & AB530X Datasheet，中科藍訊

        【3】中科藍訊 AB560X & AB530X User Manual，中科藍訊
