NXP ZigBee JN516X開發環境搭建 BeyondStudio IDE 安裝

一、概述

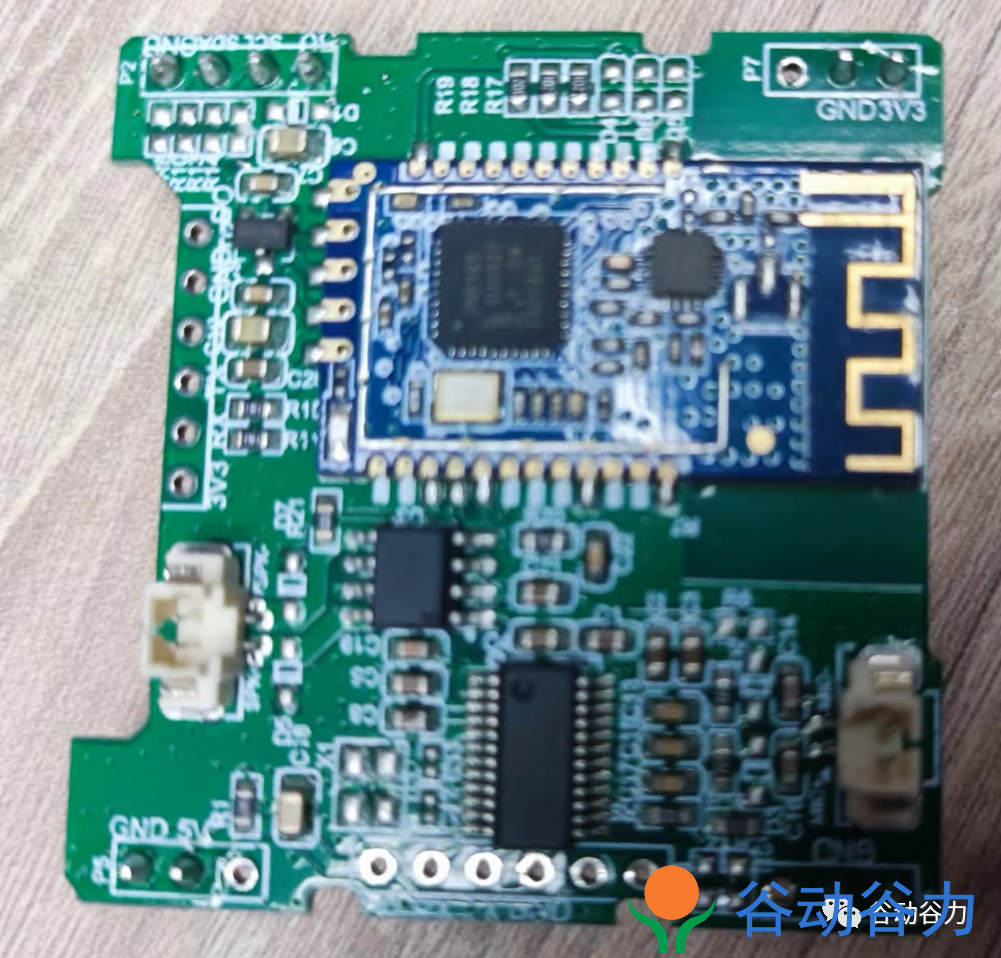

最近用NXP的ZigBee芯片SOC_ JN5169開發智能家居相關產品，網關＼墻壁開關＼智能插座＼電工照明＼傳感器＼．．．．

ZigBee 3.0概述

ZigBee 已經成為低功耗、低數據傳輸率無線網絡的領先標準之一。這一全球性的標準適用于靈活的監控家庭和商業場所的電器，如：照明、空調和安全設備。ZigBee 可以將創新的功能融入整棟建筑，通過無線開關、傳感器和遙控單元實現全面的監控。

ZigBee 3.0在現有ZigBee標準的基礎上構建，旨在幫助最終用戶更加輕松地選擇、設置和操作產品。ZigBee 3.0網絡可以連接到IP域，這將允許智能手機、平板電腦和計算機等設備通過互聯網進行監控，將低功耗無線網絡納入“物聯網(IoT)”的架構。

恩智浦是 ZigBee 聯盟和 ZigBee 3.0 工作組的成員，為 ZigBee 3.0 標準的制定做出了貢獻。我們針對JN516x和JN517x微控制器提供完整的ZigBee 3.0軟件解決方案，包括ZigBee PRO協議棧、ZigBee照明與居住(ZLO)設備，以及ZigBee群組庫(ZCL)。有關 ZigBee 3.0 的概述，請參閱恩智浦文章：ZigBee 3.0 - 促進“物聯網”的發展 [English]和 簡化 ZigBee 3.0的開發 [English].

ZigBee 3.0軟件

ZigBee 3.0 適用于 JN516x 和 JN517x 系列的無線微控制器。以下軟件開發人員套件 (SDK) 提供此協議和相關支持軟件，兩者可與基于 Eclipse 的集成開發環境 (IDE) 一起使用：

• JN516x ZigBee 3.0 SDK (JN-SW-4170)：與 ‘BeyondStudio for NXP’ IDE (only you ,,,,JN-SW-4141) 一起使用（用的就是這個，我有 安裝NXP LPCXpresso IDE， 不支持只能用BeyondStudio
• JN517x ZigBee 3.0 SDK (JN-SW-4270)：與 NXP LPCXpresso IDE 一起使用 (參見“SDK 版本說明”了解版本信息)


我們提供應用說明，其中含有 ZigBee 3.0 應用模板，您可以將其用作定制應用開發的起點。JN516x-E004 評估套件和 JN517x-DK005開發套件為 ZigBee 3.0 應用開發提供硬件平臺。ZigBee 3.0 測試裝置軟件用于預認證 ZigBee 平臺，可采用恩智浦 JN5169 USB Dongle 來運行，此 Dongle 可在 JN516x-EK004 評估套件的 OM15020 獨立軟件包中提供。ZigBee Alliance 提供測試裝置軟件。

軟件、文檔和支持資源

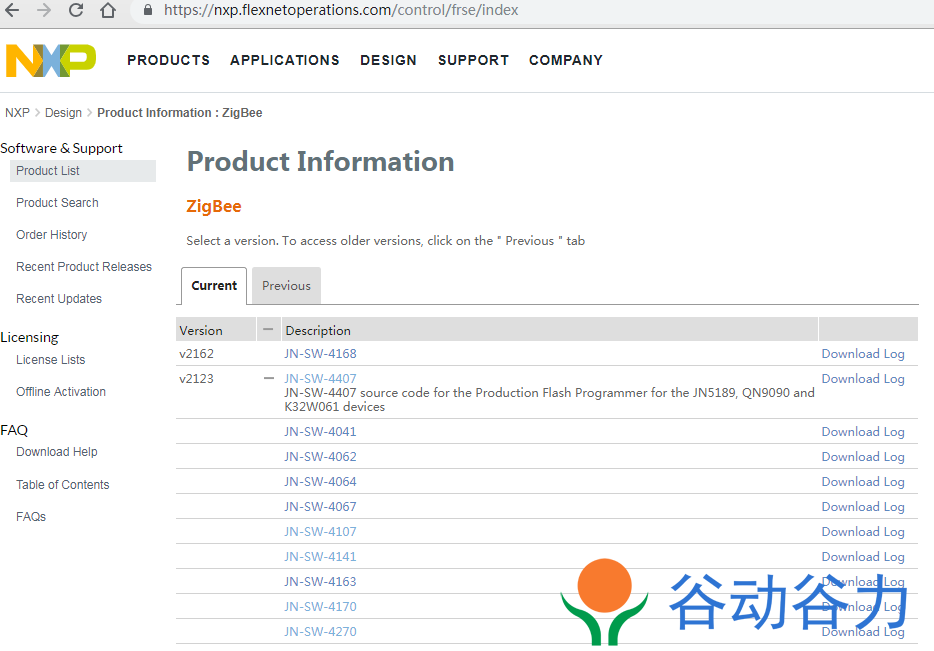

從NXP官網下載https://www.nxp.com.cn/pages/jn516x-7x-zigbee-3-0:ZIGBEE-3-0，有點蛋疼網站，要注冊會員，提供大量用戶資源，幫助開發面向JN516x和JN517x器件的定制ZigBee 3.0解決方案，包括SDK、用戶指南和應用說明。如果了解硬件相關資源，請訪問面向 JN516x MCU 的支持資源和支持資源 JN517x MCU 頁面。

  還下載鏈接發送郵件通知，又不是這么回事，最后用戶中心信息列表找到的

二、安裝NXP JN516x IDE & SDK

2.1、下載開發工具：BeyondStudio for NXP-JN-SW-4141

         這是一個基于 Eclipse 的 IDE 開發環境，名稱為 BeyondStudio for NXP。

2.2、安裝 BeyondStudio for NXP



        單擊 I Agree,一路 Next,出現下面界面，可在此更改安裝路徑，然后 Install,最后等待安裝完成，點擊 Finish【建議默認路徑安裝】。



2.3、下載 JN-SW-4170 SDK 安裝包



2.4、安裝NXP-JN-SW4170 ZigBee 3.0 SDK



2.5、安裝 ZigBee 插件

• 打開 BeyondStudio for NXP，選中 Help --  Install New Software


• 在 Available Software 界面，單擊 ..


• 顯示如下窗口，單擊 ..


• 瀏覽到已安裝 SDK 插件的文件夾,例如：C:\NXP\bstudio_nxp\sdk\JN-SW-4170\Tools\Eclipse_plugins\com.nxp.sdk.update_site


• Name里面輸入 plug-in


• 將 NXP ZBPro SDK 展開，將 Jennic RTOS Configuretion Editor 和 Jennic ZBPro Configuration Editor 前面的復選框打上勾。


• 當屏幕出現 Review Licenses 時，選擇 I accept the therms of the license agreement,然后 Finish 繼續。


• 出現如下界面，等待進度條跑完


• 出現如下界面，單擊 OK 繼續


• 出現如下界面，單擊 Yes，軟件自動重新啟動，安裝完成。


三、示例代碼編譯

3.1、下載 ZigBee 3.0 的代碼

        NXP 官網提供了控制器和開關設備模板 JN-AN-1219



• 右擊 Project Explorer 空白處，選擇 Import


• 選中 General -- Existing Projects into Workspace – Next 繼續


• 選擇 ..,選擇工程文件夾路徑


• 只勾選 JN516x 工程


• 單擊 Finish 結束，完成工程打開。選中工程，點擊右上角的小錘子符號編譯工程。
