1、LE Audio介紹

---

1.1、LE Audio傳輸協議

2019年底，藍牙官方組織SIG發布了藍牙5.2版本的核心協議，其中增加了一個重要的特性---LE Audio。

藍牙的應用協議都是從應用層到物理層完整包含的協議，LE Audio也不例外。但藍牙5.2核心協議僅僅定義了藍牙LE的鏈路層傳輸Audio的方式，上層協議以及完整的LE Audio規范遲遲未出，近日，藍牙官方組織釋放了LE Audio較為完整的規范文檔。

1.2、LE Audio完整應用

本次Sig組織定義了如下規范和協議，這些規范協議連同核心協議組成了LE Audio的完整應用

• Basic Audio Profile(BAP)

基礎音頻規范，LE Audio的關鍵規范，定義了各類角色以及每個角色需要支持的能力，以及如何使用如下各服務完成音頻應用的傳輸。LE Audio支持點對點音頻模式和廣播音頻模式，2種模式下，會使用不同的服務。

• Published Audio Capabilities Service(PACS)

已發布音頻能力服務，此服務定義了本設備支持的音頻能力，包括但不限于支持的編解碼器個數以及各編解碼能力，通過此項服務，可獲取設備的音頻能力。

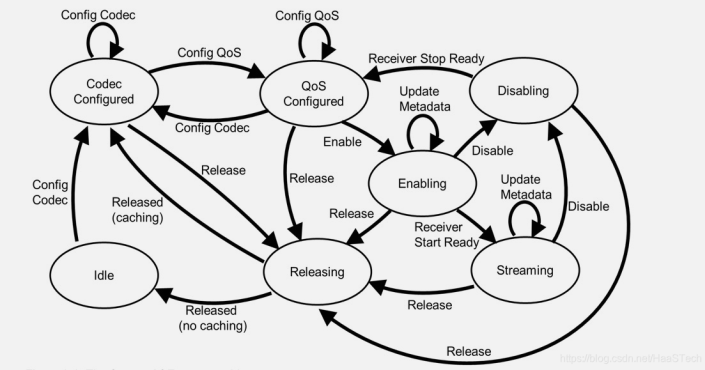

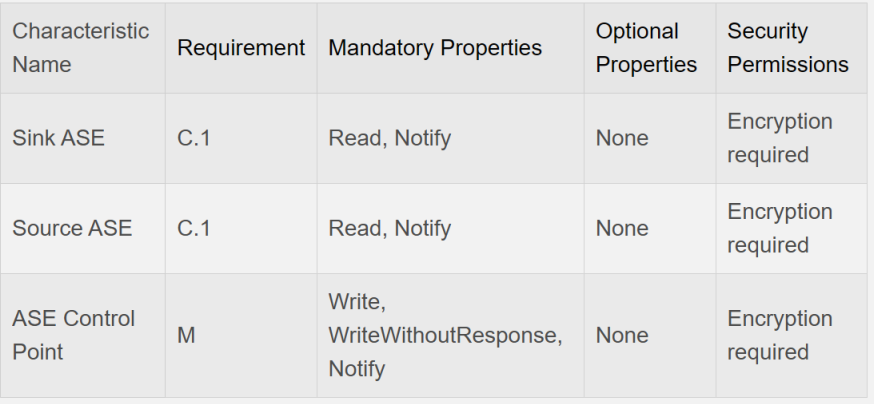

• Audio Stream Control Service(ASCS)

音頻流控制服務，此服務定義了一套操作指令，用于建立配置以及關閉音頻流。

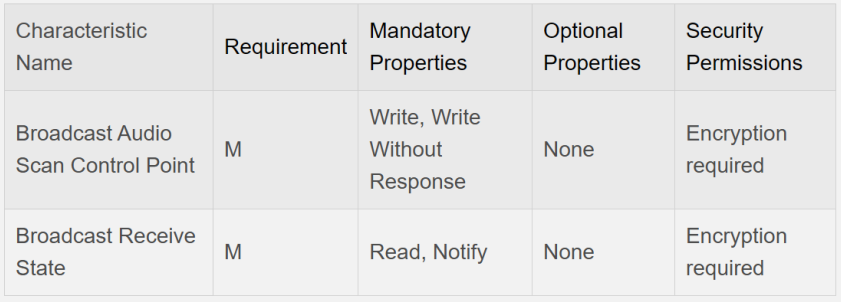

• Broadcast Audio Scan Service(BASS)

廣播音頻掃描服務，此服務用于廣播音頻發布者告知周邊接收器廣播音頻參數，這個服務僅在廣播音頻類

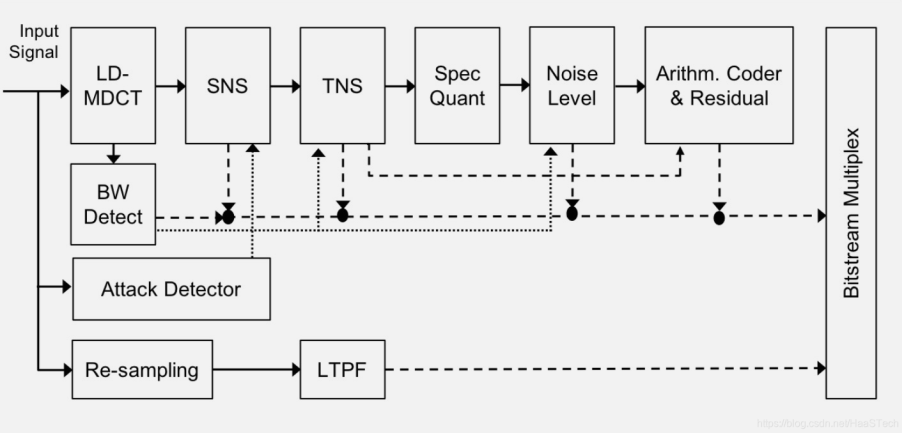

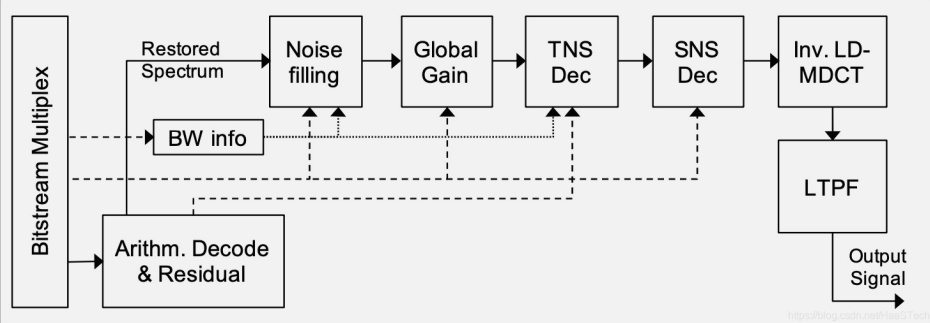

• Low Complexity Comunication Codec(LC3)

用于LE Audio的音頻編解碼器，顧名思義，此編碼器屬于低復雜度的音頻編碼器。LC3編碼器可選參數范圍很大，應用范圍從8KHz單聲道語音到48KHZ多聲道音樂均支持，同時相比經典藍牙音頻規范使用的編碼器SBC，同碼率下音質有很大的提升。

---

2、LE Audio詳解

---

2.1、BAP規范

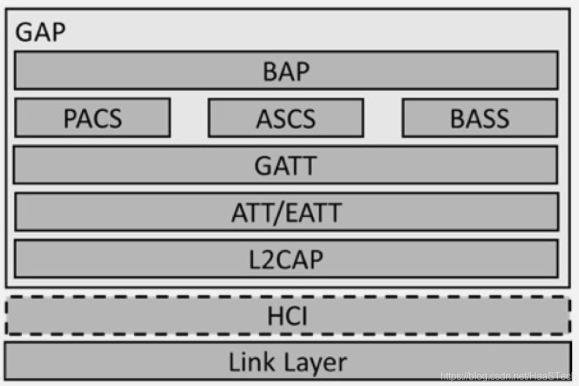

BAP規范作為LE Audio的基礎音頻規范，其位于如下藍牙協議層。

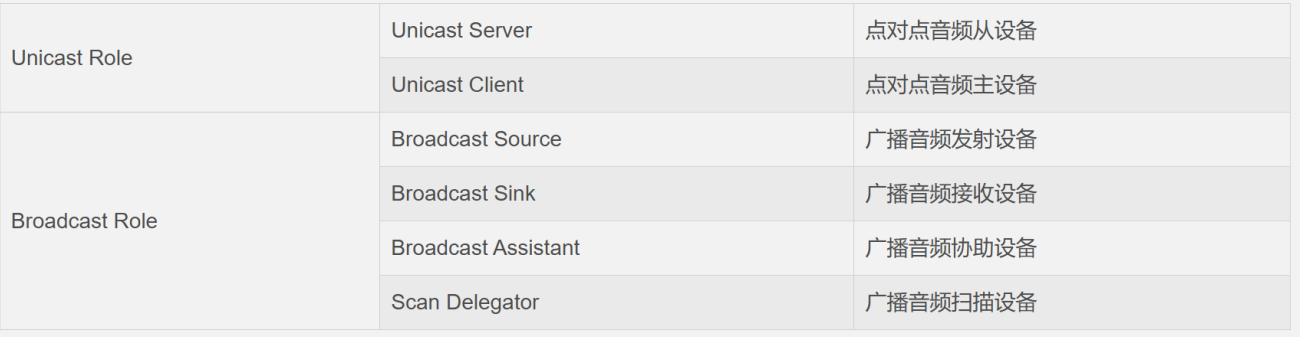

BAP規范根據支持的點對點音頻和廣播音頻，定義了如下角色

每類角色支持的服務如下（注： X代表不支持，M代表必須支持，O代碼可選支持）

當2個設備處于對應角色時，即可通過BAP定義的操作步驟完成服務的連接以及音頻傳輸服務。

以Unicast Server和Unicast Client為例，其步驟如下

• Unicast Client通過GATT服務發現操作發現Unicast Server的PACS服務并得知音頻參數。
• Unicast Client通過GATT服務發現操作發現Unicast Server的ASCS服務并得知當前狀態。
• Unicast Client如發現其音頻參數匹配且Server的狀態處于IDLE狀態，即可連接音頻服務。
• Unicast Client通過ASCS定義的操作碼，配置音頻編解碼參數和音頻傳輸參數，然后開啟音頻。
• Unicast Client通過核心協議5.2定義的方式，根據配置參數，在鏈路層開啟CIS音頻傳輸流。
• Unicast Sink通過ASCS操作碼，通知Unicast Source已可接收音頻。
• Unicast Source開啟LC3編解碼器，并將編碼后的音頻流通過CIS傳輸到Unicast Sink。
• Unicast Sink接收音頻流，解碼并播放。

2.2、PACS服務

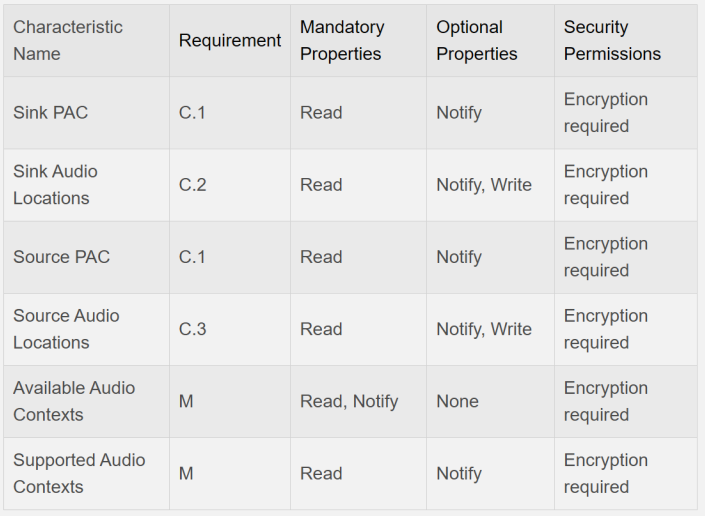

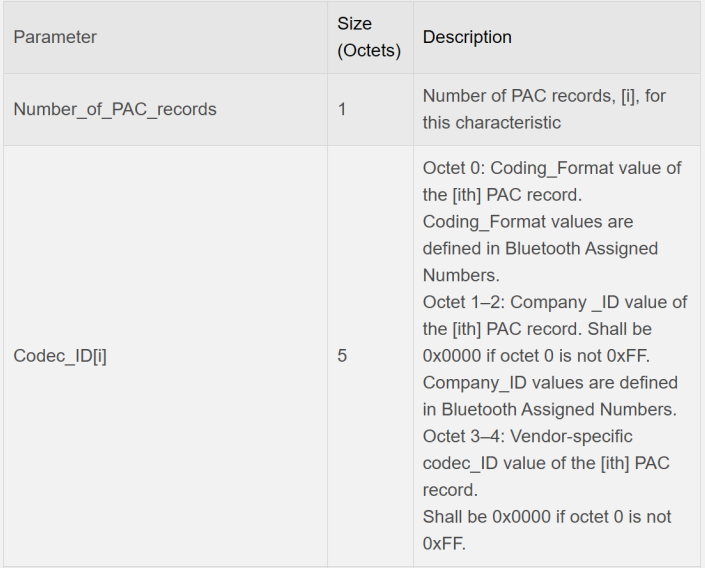

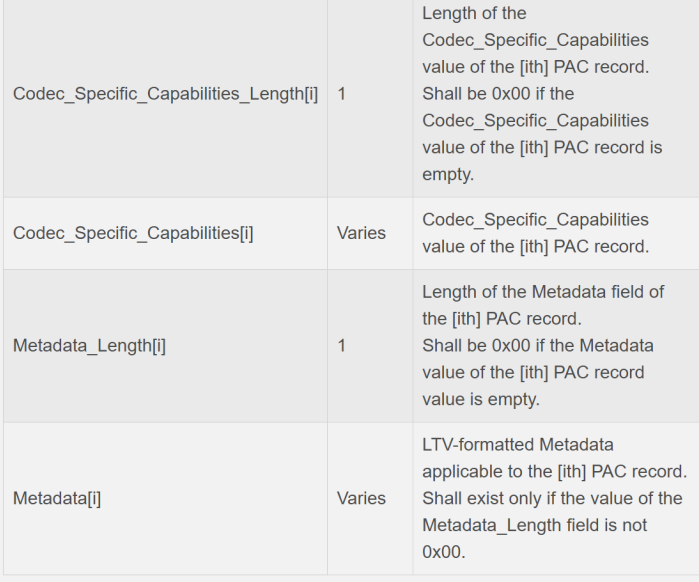

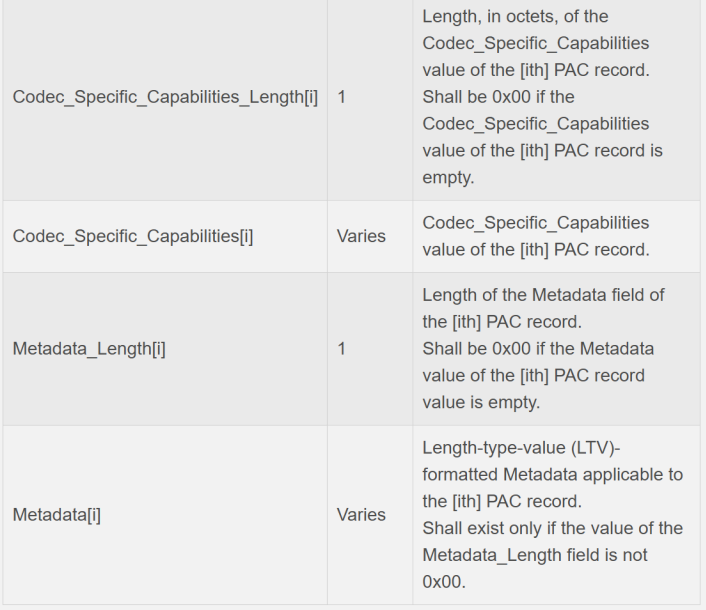

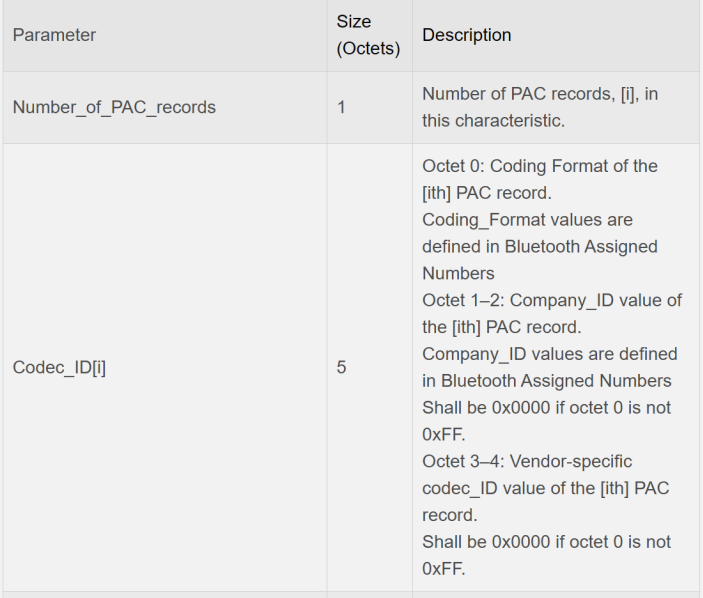

PACS服務用于點對點音頻，定義了設備的音頻能力，其服務定義如下。
