中科藍訊SDK開發——工程淺析

      哈嘍，大家好 ，今天給大家?guī)?lái)的是中科藍訊 SDK 的工程淺析，希望可以在大家剛拿到中科藍訊的 SDK 的時候提供一些幫助，讓大家更快的上手開發 SDK。

一、 工程選擇

      當拿到中科藍訊的 SDK 時，在 projects 目錄下通常會有兩個工程，分別是 “earphone”，和 “standard”，其中 “standard” 是標準的 SDK 工程，功能比較齊全，除了藍牙功能外，根據芯片的不同還可能支持 AUX、Line in、FM、SD Card、U 盤等模式，通常用于開發藍牙音箱；“earphone” 工程則是標準工程的精簡版，以藍牙功能為主，去掉了其他的一些功能降低芯片的功耗，所以 “earphone” 工程通常用于藍牙耳機、TWS 耳機的開發。



      在一些藍牙音箱芯片的 SDK 中還會包括 “l(fā)cd” 和 “karaok” 工程，“l(fā)cd” 工程中包含了點陣屏功能，內置了中英文的字庫，“karaok” 工程是 K 歌寶的示例工程，適用于開發 K 歌寶等，根據所需要的功能，選擇對應 SDK 工程來開發即可。


二、工程介紹

1、config.h

      通過 Code Block 打開工程，在工程中找到 config.h 在這個文件中，可以對整個工程的功能做一些簡單的配置，例如選擇支持的功能：



      選擇系統功能的簡單配置，以及 Debug Log 輸出口選擇（波特率默認 1500000，單線通信）：



       常用的一些例如充電功能的配置等等，如果看到配置是 xcfg_cb.xxxxx，說明該功能可以通過上位機在 Download 中進行配置，相關的配置可以參考筆者的博文《中科藍訊 SDK 開發——環境安裝及 Downloader 配置》，配置的詳細情況可以查看 xcfg.h，因此對實現一些簡單的功能需求，就可以通過修改 config.h 進行直接的配置。




   2、主要流程

      程序的 main 函數在 main.c 文件中（在 Code Block 中可以通過快捷鍵 AIT + G 搜索工程中包含的文件），main 函數中，包含了如下內容：



      除了 reset 的狀況打印之外，還會進入兩個函數 bsp_sys_init() 和 func_run()。      bsp_sys_init() 是系統各功能的初始化部分，函數中會讀取 Downloader 的配置，同時包含對芯片各功能的初始化，在 BSP 文件夾中包含了原廠提供的一些底層硬件接口的相關配置及初始化，如果開發過程中需要添加使用的其他外設，例如 I2S、I2C，可以把對應的初始化函數放到 bsp_sys_init() 中。

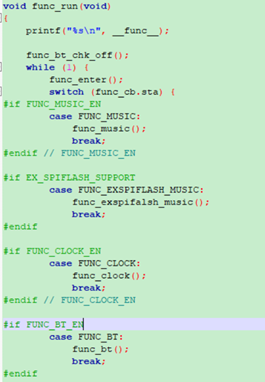

      系統初始化過后進入到 func_run() 中，該函數中主要是進入或切換系統的功能，“earphone” 工程中，這里通常都是在跑藍牙的功能，即 func_bt()，在藍牙音箱項目中則通常會在各模式之間切換，那么此時可以通過修改 func_cb.sta 來切換當前的模式。



      以藍牙功能為例，在 func_run() 中進入藍牙模式，進入 func_bt()，func_bt_enter() 函數中包含進入藍牙功能的相關初始化，func_bt_process() 中包含電量檢測、自動關機或休眠檢測，以及充電狀態處理，同時會在 while() 中循環跑藍牙模式下的消息處理函數 func_bt_message(msg_dequeue())，大部分功能操作都是在消息處理函數中去實現。



3、消息處理

      在 SDK 的二次開發中，通常修改最多的是消息的處理部分，在工程 message 文件夾下，有不同模式下對應 c 文件，例如 bt 模式下，對應的消息處理則是在 msg_bt.c 文件中，不同狀態下的消息處理函數也不同。藍牙音樂下的消息處理在 func_bt_message() 中，來電響鈴時的消息處理在 sfunc_bt_ring_message() 中，sfunc_bt_call_message() 則是通話中的消息處理。消息處理函數中通常處理按鍵，例如按鍵的單擊、雙擊、長按等操作，或者定時器中斷消息，從定時器中斷處理函數發送到相應的消息處理函數中。

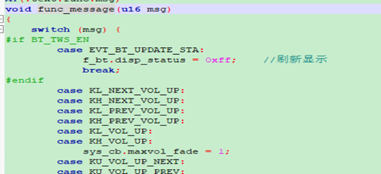

      此外還有一個消息處理是 func.c 中的 func_message()，任何模式下可以進入該消息處理函數，所以在 SDK 中長按關機，音量調節等不區分功能模式的操作都會放在這個函數中。



      相信通過上面的簡單介紹，大家對 SDK 有了一點大致的映象，其實大部分的 UI 功能需求，都可以在消息處理函數中去實現。那么以上就是的文本的全部?jī)?nèi)容，如果本文內容有不準確或疏漏的地方，希望大家可以幫忙指正，還有其他問題可以在評論區中提出一起討論，后續會繼續更新相關內容，我們下次再見。
