方案概述

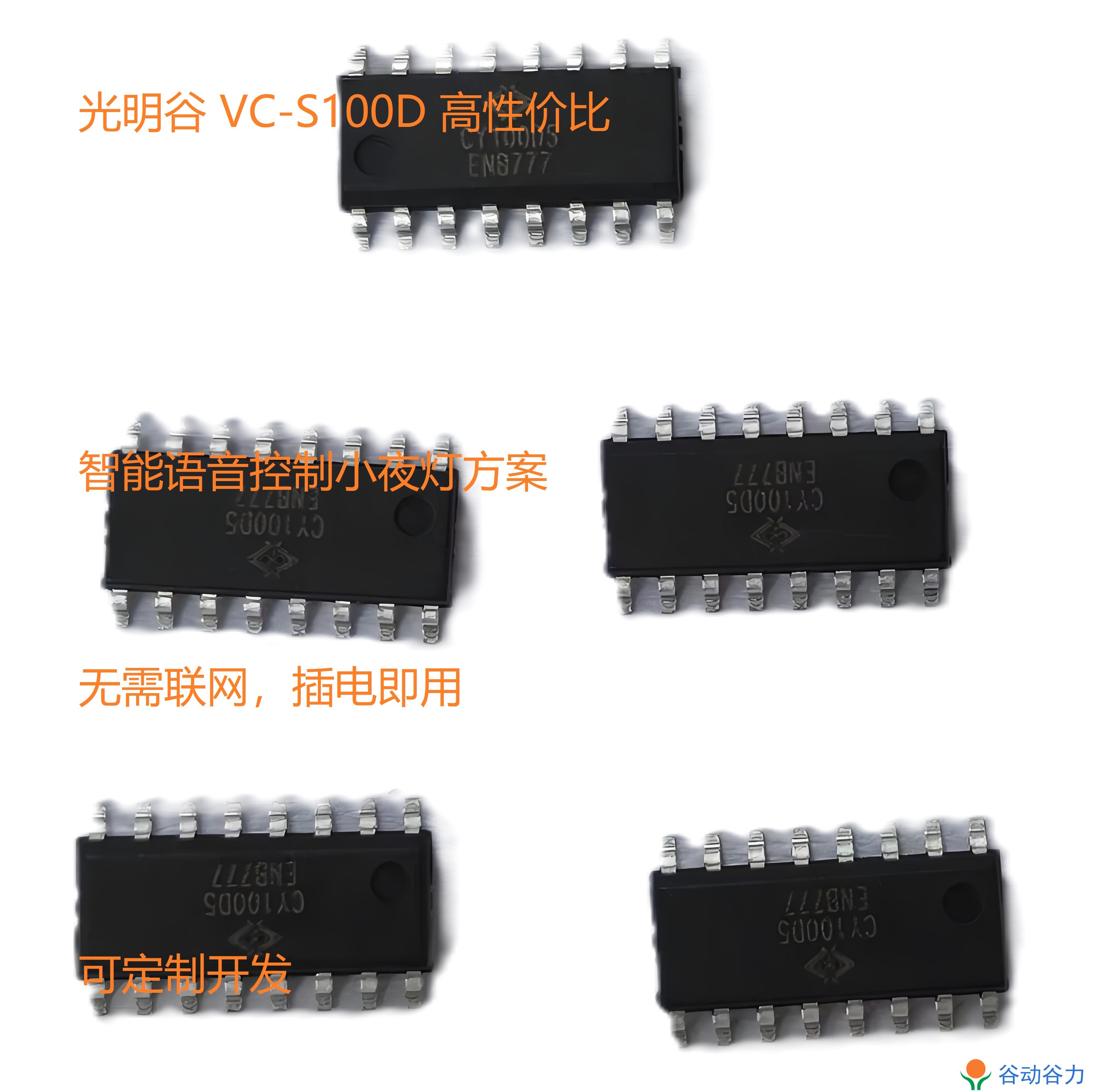

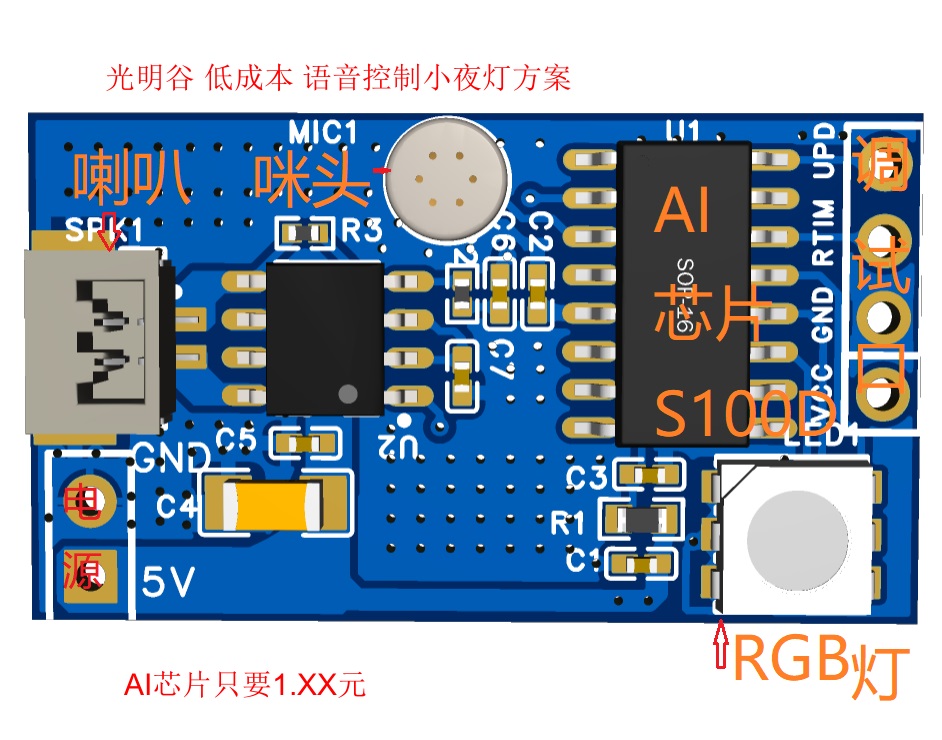

光明谷推出 VC-S100D-CW 低成本的語音控制小夜燈方案, 用戶可免開發擁有,我們已有成熟的方案,用戶可以免開發(零代碼)快速完成語音控制小夜燈,提供原理圖,PCB demo(立創開源0開發復刻,值得擁有)\PCB Layout指導。

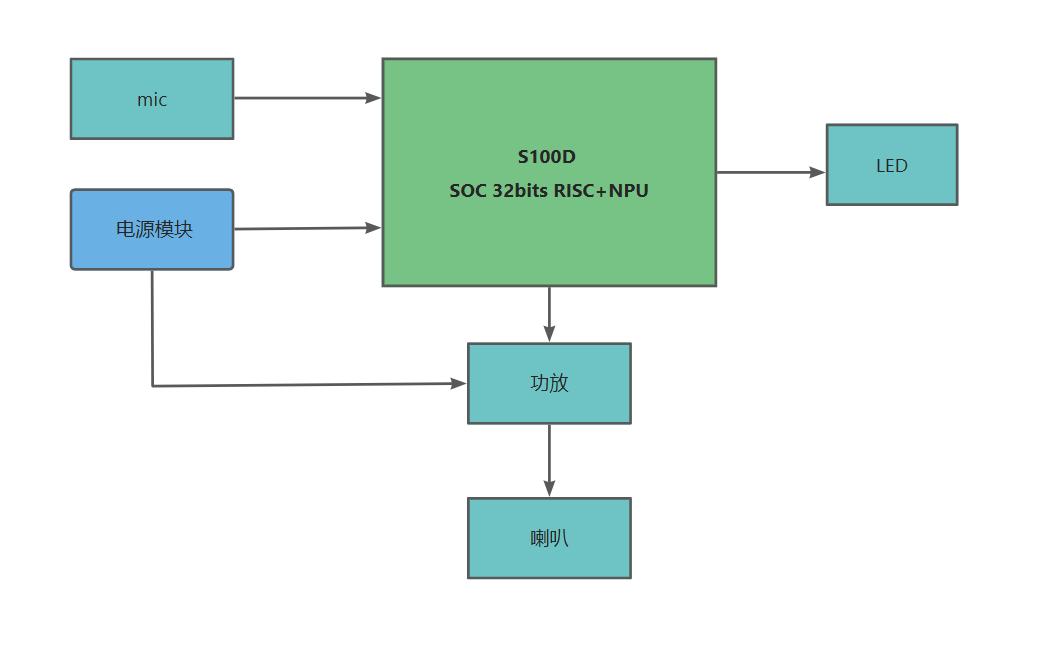

S100D芯片內置高性能 主頻160Mhz的RISC-V CPU + NPU + DSP,內置PMU(電源管理),可省電容的LDO,外圍電路極簡,只需1個mic, 2個貼片電容,BOM成本極低。
功能簡介
語音識別控制冷暖小夜燈或燈帶亮滅;
語音識別控制冷暖小夜燈或燈帶改變種顏色;
語音識別控制冷暖小夜燈或燈帶改變色溫(冷暖色);
定時關閉冷暖小夜燈或燈帶;
回復音播放, DAC輸出,可以功放,MUTE控制。
冷暖燈控制GPIO:
3路PWM控制 高電壓有效
也可做單色燈控制

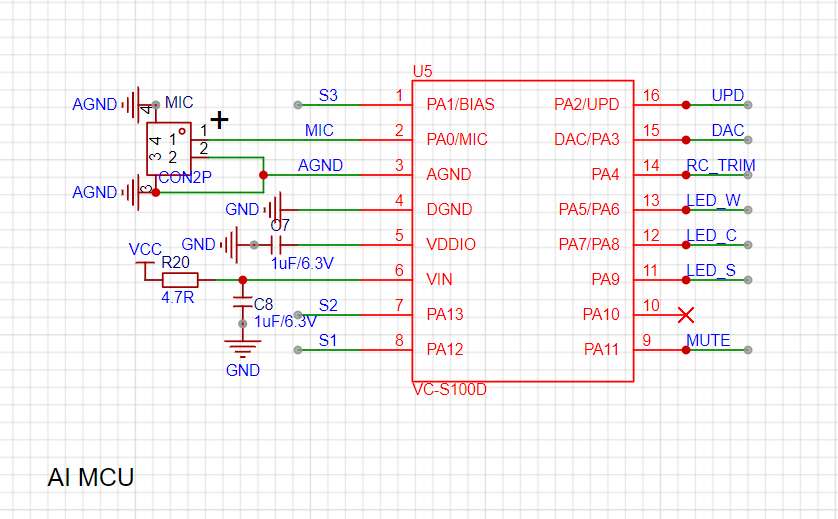

具體詳情察,請參閱原理圖
設計注意事項
1、需要根據所使用輸入電源情況,在輸入前端增加相應的保護器件(OVP,EOS,ESD),整體產品設計也需要根據整機成品的增加相關的保護器件TVS,ESD;
2、S100D的第9、10pin上電瞬間為高狀電壓態,注意此IO口的使用,不能用于高電平驅燈等應用;
3、VIN、VDDIO管腳上的退耦電容需要靠近管腳擺放;
4、MIC的AGND模擬地PCB Layout時需要獨單拉到電源輸入端的極負處;
5、調試升級測試點需要預留出來;
6、S100D的第15pin是DAC輸出,需外置音頻功放推動的喇叭。
語音指令定義
序號 | 命令詞 | 是否為喚醒詞 | 語音播報 | 執行命令簡述 |
1 | 打開燈光|打開夜燈 | 是 | 燈光已打開 | 默認開白燈 |
2 | 關閉燈光|關閉夜燈 | 燈光已關閉 | 所有有燈都關閉 | |
3 | 調亮一點|亮一點 | 燈光調亮了,(最亮時播報:燈光已最高) | 無極調亮,總共5段((5%-25%-50%-75%-100%) | |
4 | 調暗一點|暗一點 | 燈光調暗了,(最暗時播報:燈光已最高 | 無極調暗,總共5段(5%-25%-50%-75%-100%) | |
5 | 改變顏色|變幻顏色 | 顏色已改變 | 兩種顏色,單色變換(白-暖黃,依次切換) | |
6 | 冷白光|白色光 | 已調為冷白色 | ||
7 | 暖色光|暖黃色 | 已調為暖黃色 | ||
8 | 定時15分鐘 | 定時15分鐘 | 定時15分鐘后,關閉 | |
9 | 定時30分鐘 | 定時30分鐘 | 定時30分鐘后,關閉 | |
10 | 定時60分鐘 | 定時60分鐘 | 定時60分鐘后,關閉 | |
IO功能 | ||||
序號 | IO | 功能簡述 | ||
1 | PA5 | LED暖黃燈驅動,高電平有效,上電默認關閉 | ||
2 | PA7 | LED白燈驅動,高電平有效, 上電默認打開 | ||
3 | PA9 | 單色燈驅動,高電平有效, 上電默認打開, 改變顏色時,不改變, 可以改變亮度 | ||
4 | PA11 | 功放控制,高開低關 | ||
5 | PA12 | 開關鍵:按鍵短按打開(關閉)燈,低電平有效, 與語音指令開燈(關燈)一樣效果 | ||
6 | PA13 | 調光鍵:按鍵短按調亮一級,由低亮到高亮,到最亮時再從高亮到低亮,依次循環 | ||
7 | PA1 | 調色鍵:按鍵短按白-暖黃,依次切換,與語音指令變顏色一樣效果 |
