1. 產品特性

1.1 概述

S100D 是一款智能離線語音控制片上系統（SOC）。該 SOC 集成了 32 位 160MHz 的 RISC-V 處理器內核以及內部 NOR Flash。

S100D 具有內置麥克風放大器、Σ-Δ ADC、AB 類 DAC、集成無電容低壓差線性穩壓器（LDO）、電源管理單元（PMU）和 RC 振蕩器，支持 2 - 5.5V 的電源范圍，使其成為智能語音產品等應用的完整低功耗 SOC 解決方案。

1.2 關鍵特性

高性能 32 位 RISC-V 處理器內核，具備 DSP 指令

最高 160MHz 運行頻率；
10 位逐次逼近寄存器（SAR）ADC×14；
麥克風放大器 ×1；高性能單聲道 Σ-Δ ADC；
三位單聲道 DAC

1.3 特性參數

內置 PMU；可省電容的LDO；LDO；
紅外發射與接收×1；
看門狗 ×1；
頻率檢測器；
主 / 從 SPI×2；
主 / 從 IIC×1；
硬件電容感應觸摸按鍵 ×1；
標準通用異步收發器（UART）×1；
帶 CTS/RTS 的高速 UART×1；
定時器 2 PWM 通道 ×5；
SD 卡主機控制器 ×1；
交叉開關輸入 / 輸出；

1.4 應用領域

智能家居電器
智能玩具
智能照明

1.5 參數表

參數	值
帶保持功能的睡眠電流	待定
深度睡眠模式電流	待定
閃存(ROM)	4Mbits Flash
隨機存取存儲器(RAM)	56KB RAM隨機存取存儲器
供電電壓	2~5.5V
通用輸入輸出口（GPIO）	12個
工作溫度	-40至 +85°C

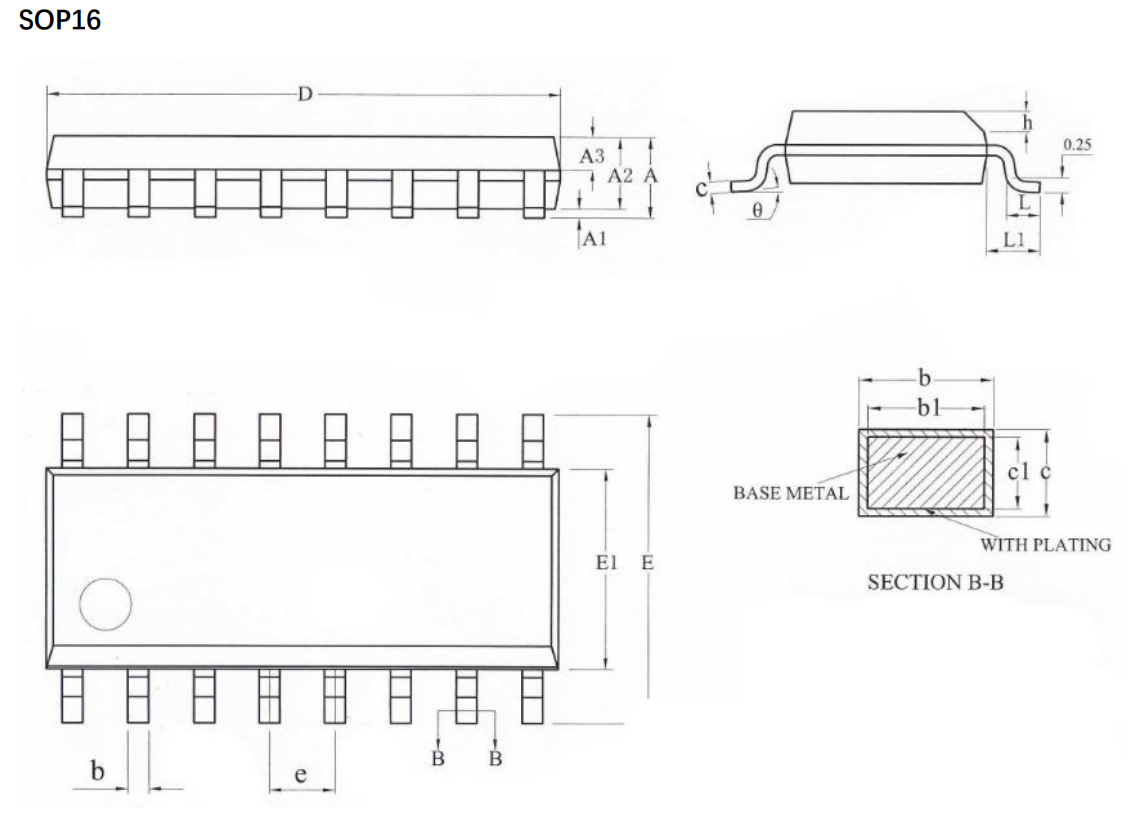

封裝	SOP16封裝
電源管理單元（PMU）	低壓差線性穩壓器模式

2. 芯片簡介

S100D 是一款智能語音控制 SOC。該 SOC 集成了 32 位 160MHz 的 RISC-V 處理器內核以及內部 NOR Flash。S100D 具有內置麥克風放大器、Σ-Δ ADC、AB 類 DAC、集成無電容 LDO、PMU 電源管理單元和 RC 振蕩器，支持 2 - 5.5V 的電源范圍，使其成為智能語音產品等應用的完整低功耗 SOC 解決方案。

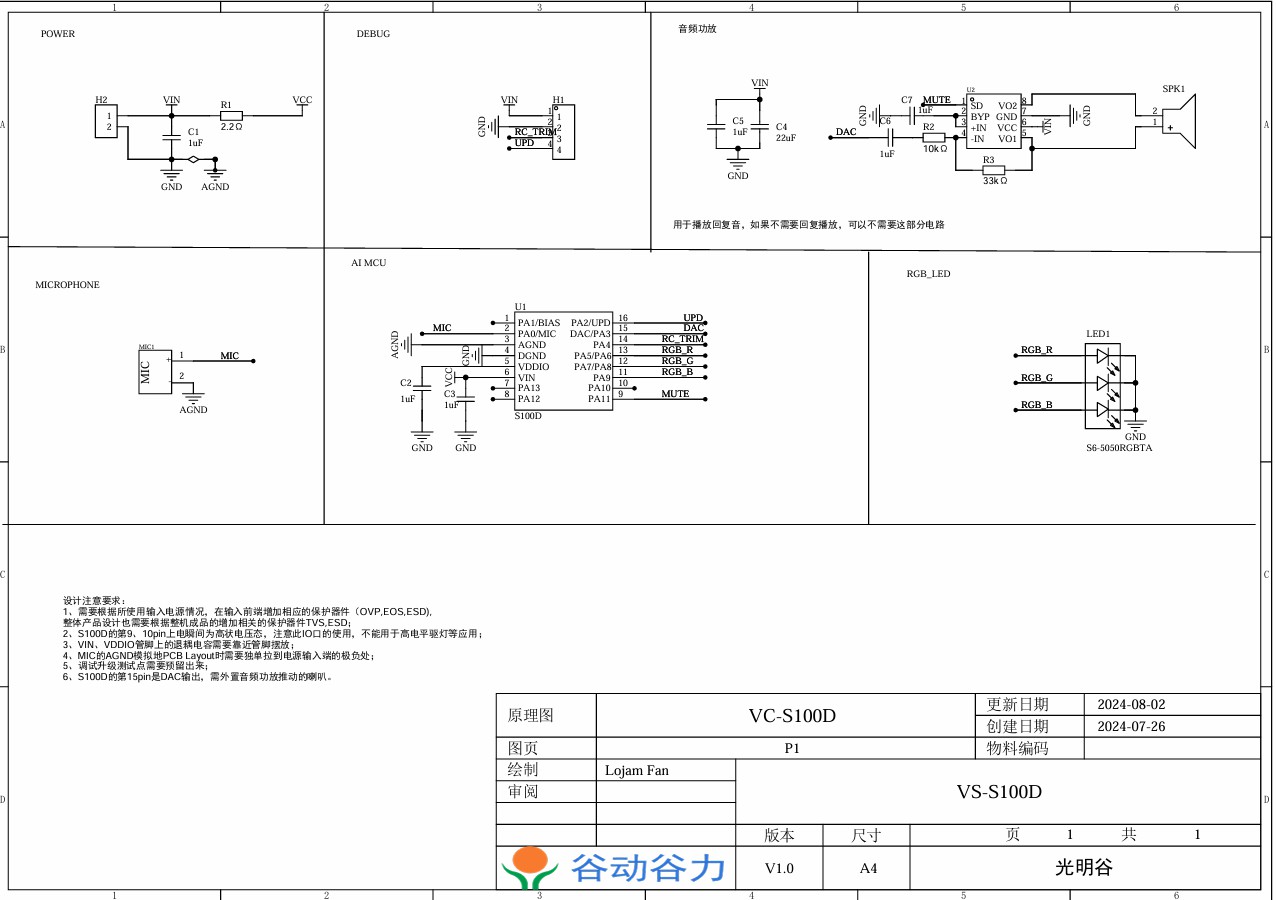

開源地址：VS-S100D低成本的智能語音控制小夜燈方案 - 立創開源硬件平臺 (oshwhub.com)

智能離線語音識別IC_S100D_Datasheet_規格書_中文版下載(圖1)
