方案概述
光明谷推出 VC-S100D RGB 高性價的語音控制RGB全彩小夜燈方案, 用戶可免開發擁有，我們已有成熟的方案，用戶可以免開發（零代碼）快速完成語音控制小夜燈，提供原理圖，PCB demo(立創開源0代碼名開發復刻，值得擁有)\PCB Layout指導。
立創開源：VS-S100D (https://oshwhub.com/sunsilicon/vs-s100d)
方案優勢
低成本，IC成本批量低到1.XX元內
帶回復音播放
RGB全彩小夜燈控制
色溫(冷暖色)小夜燈控制
內置NPU
- 可定制
視頻演示
應用場景
小夜燈
RGB燈帶
智能臺燈
RGB燈泡
系統框架

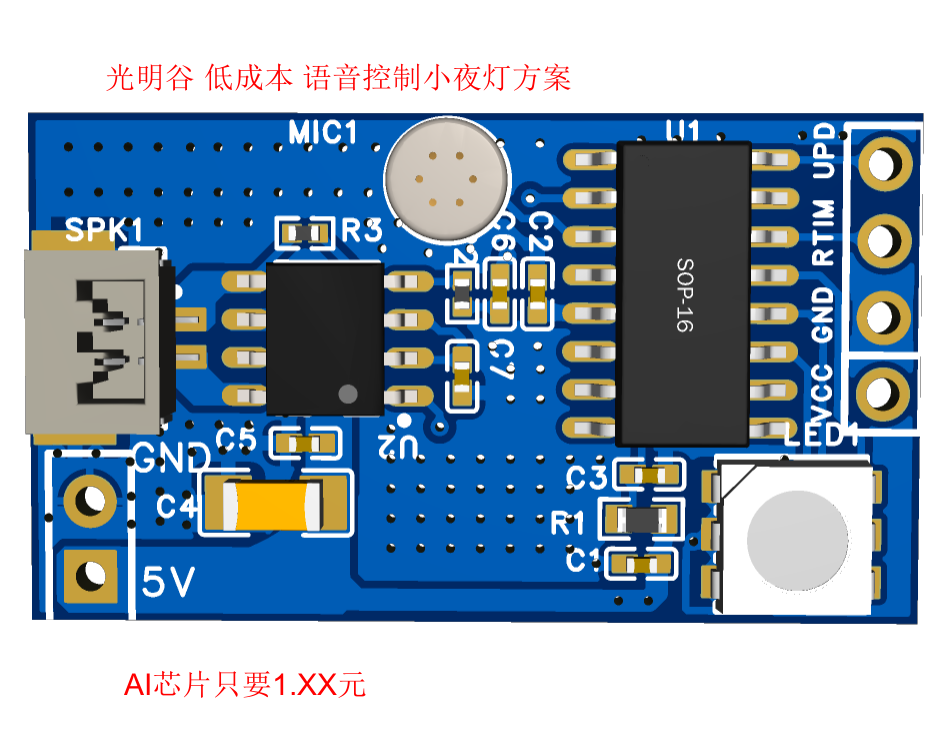

Demo板圖

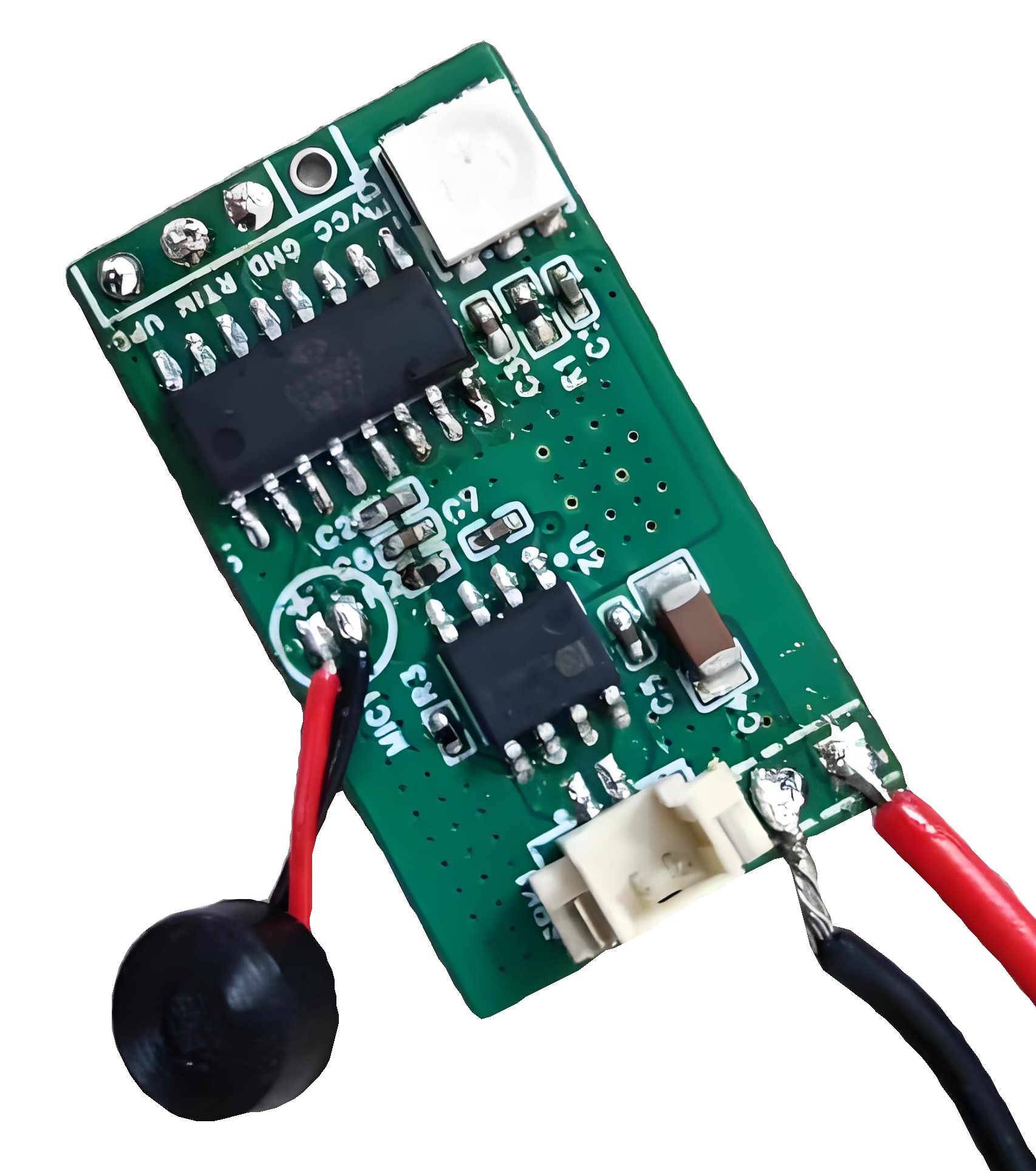

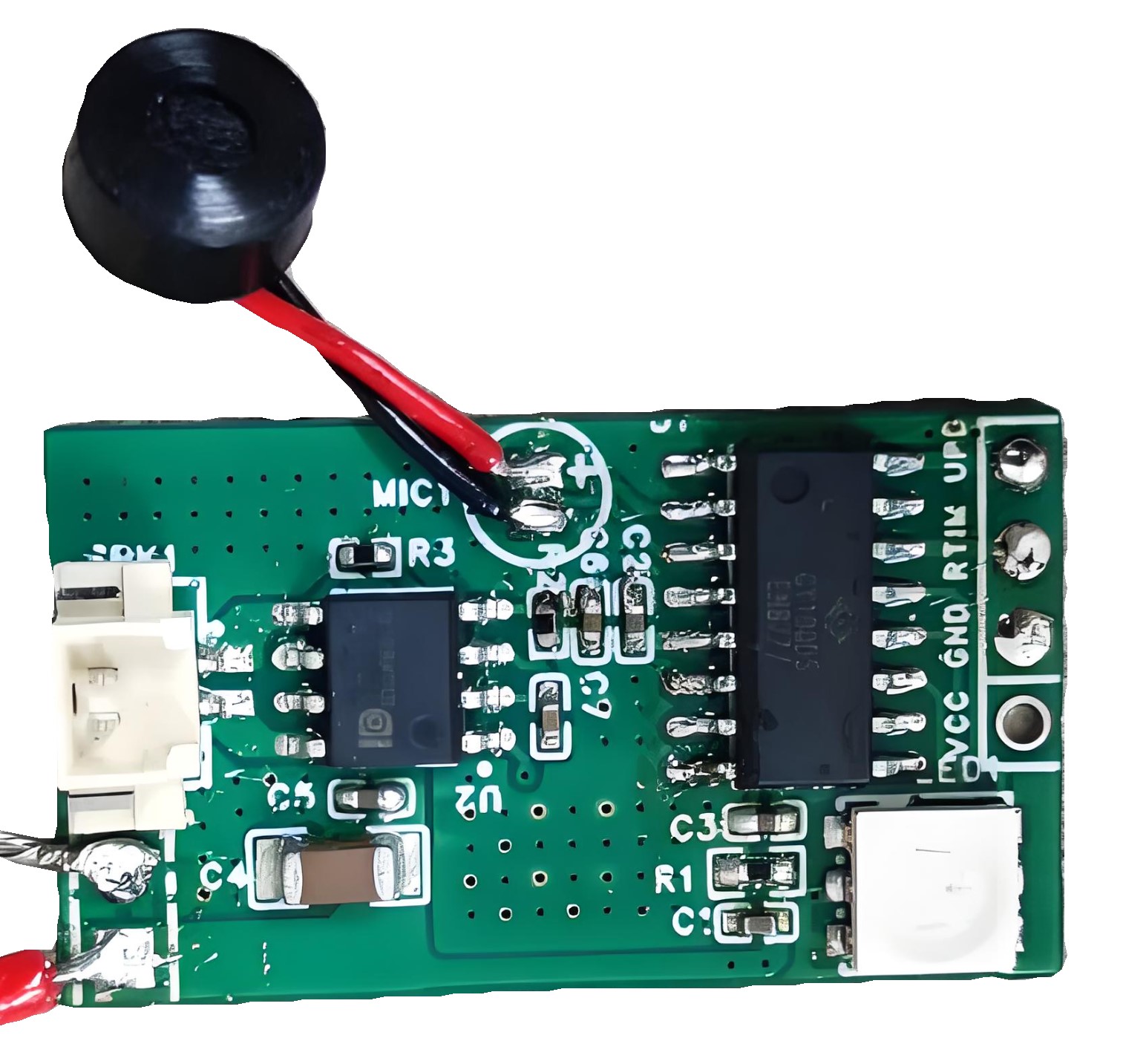

PCB實物圖
功能簡介
語音識別控制RGB小夜燈或燈帶亮滅；
語音識別控制RGB小夜燈或燈帶改變種顏色；
語音識別控制RGB小夜燈或燈帶改變色溫(冷暖色)；
定時關閉RGB小夜燈或燈帶；
回復音播放， DAC輸出，可以功放，MUTE控制。
RGB燈控制GPIO:
3路PWM控制 高電壓有效

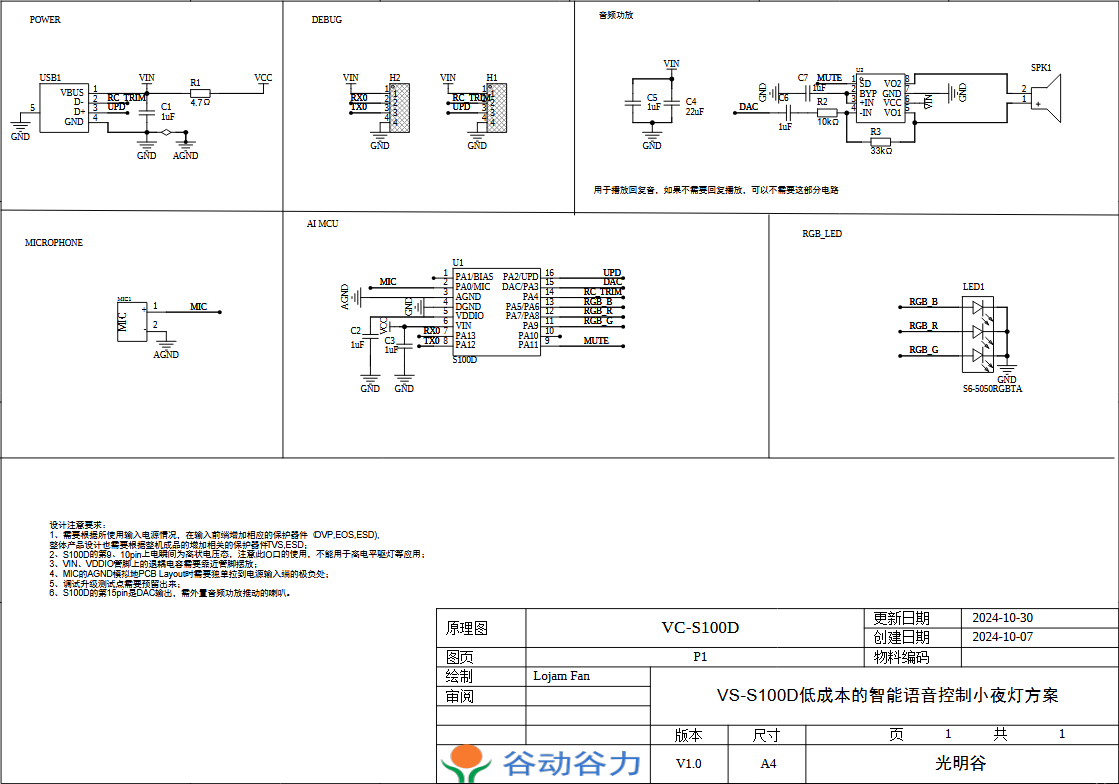

原理圖
詳細原圖，請劃到最后，點擊下載
設計注意事項
1、需要根據所使用輸入電源情況，在輸入前端增加相應的保護器件（OVP,EOS,ESD),整體產品設計也需要根據整機成品的增加相關的保護器件TVS,ESD；
2、S100D的第9、10pin上電瞬間為高狀電壓態，注意此IO口的使用，不能用于高電平驅燈等應用；
3、VIN、VDDIO管腳上的退耦電容需要靠近管腳擺放；
4、MIC的AGND模擬地PCB Layout時需要獨單拉到電源輸入端的極負處；
5、調試升級測試點需要預留出來；
6、S100D的第15pin是DAC輸出，需外置音頻功放推動的喇叭。
語音指令定義
序號 指令 命令詞 執行動作
01 開燈指令：請開燈|打開燈 (RGB燈GPIO:3路PWM占比80%) （播報：燈已打開）
02 關燈指令：請關燈|關閉燈 (關閉所有燈) （播報：燈已關閉）
03 調亮指令：調亮一點|亮一點 (RGB燈GPIO:3路PWM控制增加占空比5%, 最大100%) （播報：燈已調亮）
04 調暗指令：調暗一點|暗一點 (RGB燈GPIO:3路PWM控制減少占空比5%, 最小占空比5%) （播報：燈已調暗）
05 最亮指令：最大亮度|最亮光 (RGB燈GPIO:3路PWM占比100%) （播報：燈已最亮）
06 最暗指令：最小亮度|最暗光 (RGB燈GPIO:3路PWM最小占空比5%) (播報：燈已最暗）
07 顏色指令：改變顏色|換顏色 (白-黃-紅-藍-綠-青-紫,依次循環變顏色) （播報：燈光顏色已改變）
08 白色指令：變為白色|變為白光 (白燈GPIO:1路PWM\RGB燈GPIO:3路PWM占比80%) （播報：燈光已調為白色）
09 黃色指令：變為黃色|變為黃光 (RGB燈GPIO:3路PWM調成黃色) （播報：燈光已調為黃色）
10 暖色指令：變為暖色|變為暖光 (RGB燈GPIO:3路PWM調成暖黃) （播報：燈光已調為暖黃色）
11 紅色指令：變為紅色|變為紅光 (RGB燈GPIO:3路PWM調成紅色) （播報：燈光已調為紅色）
12 紅色指令：變為綠色|變為綠光 (RGB燈GPIO:3路PWM調成綠色) （播報：燈光已調為綠色）
13 藍色指令：變為藍色|變為藍光 (RGB燈GPIO:3路PWM調成藍色) （播報：燈光已調為藍色）
14 青色指令：變為青色|變為青光 (RGB燈GPIO:3路PWM調成青色) （播報：燈光已調為青色）
15 紫色指令：變為紫色|變為紫光 (RGB燈GPIO:3路PWM調成紫色) （播報：燈光已調為祡色）
16 定時十五分指令：定時十五分鐘 (定時關閉所有燈) （播報：定時十五分鐘）
17 定時三十分指令：定時三十分鐘 (定時關閉所有燈) （播報：定時三十分鐘）
18 定時六十分指令：定時六十分鐘 (定時關閉所有燈) （播報：定時三十分鐘）
| IO功能 | ||||
| 序號 | IO | 功能簡述 | ||
| 1 | PA5 | 藍燈驅動，高電平有效，上電默認關閉 | ||
| 2 | PA7 | 紅燈驅動，高電平有效， 上電默認關閉 | ||
| 3 | PA9 | 綠燈驅動，高電平有效， 上電默認關閉 | ||
| 4 | PA11 | 功放控制，高開低關 | ||
| 5 | PA12 | UART:TX0 此方案未用，擴寬用 | ||
| 6 | PA13 | UART:RX0此方案未用，擴寬用 | ||
| 7 | PA1 | 此方案未用，擴寬用 | ||
