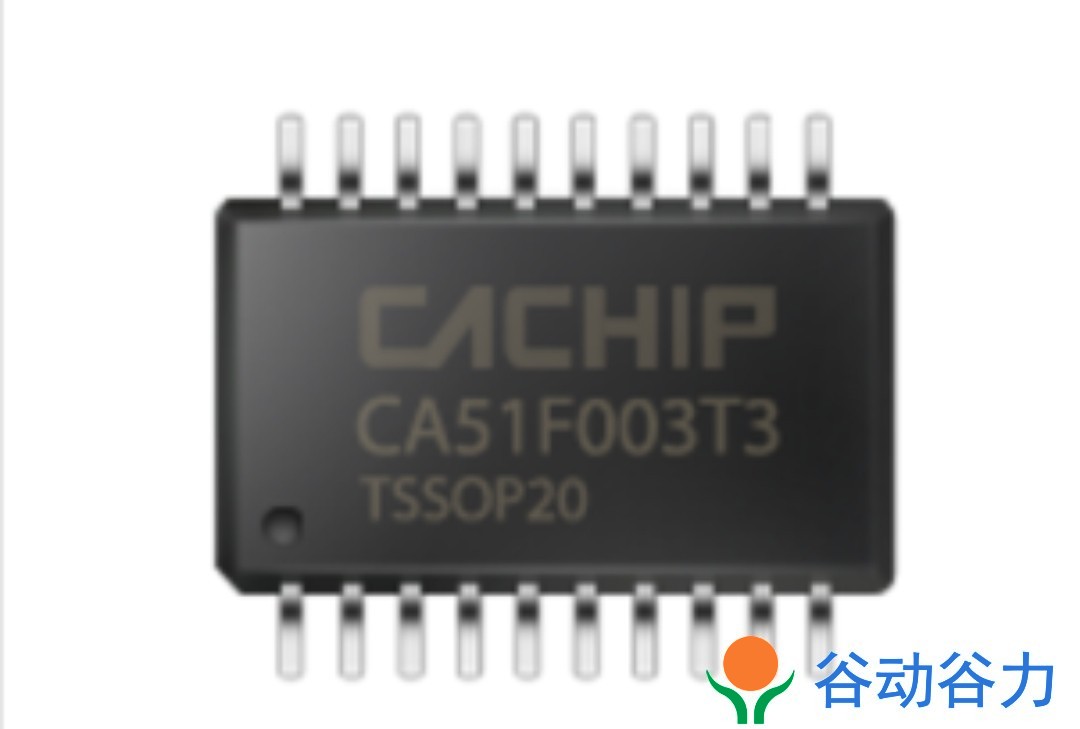

CA51F003T3芯片是錦銳公司基于1T 8051內核的8位微控制器，通常情況下，運行速度比傳統的8051芯片快10倍，性能更加優越。內置18K Flash程序存儲器，可多次重復編程的特性，內置1K SRAM給用戶開發帶來了極大的方便。不僅保留了傳統8051芯片的基本特性，還集成了12Bit ADC、16 Bit PWM、UART、I2C、運放以及低電壓檢測(LVD)等功能模塊，并支持在線仿真功能。支持IDLE、STOP和低速運行三種省電模式以適應不同功耗要求的應用。廣泛應用于消費類電子和家電產品。
錦銳CA51F003系列單片機特性:- 引腳兼容STM8S003 MT32F006 CX32L003F6P6T N76E003AT20
- 兼容STM8S003的SWIM引腳, 替代STM8S003不用改PCB, 直接板子燒錄
- 寬工作電壓:1.8 - 5.5V
- 1T 8051無縫替代N76E003AT20等其他8051的MCU, 可以不改程序不改PCB直接替代
- 低電壓檢測功能:可配置電壓檢測范圍，四檔可選: 2.0V/2.7V/3.7V/4.4V
- 內置乘除法器（MDU）STM8S003等MCU沒有的,支持1個時鐘周期16位 × 16位乘法,支持8個時鐘周期32位 ÷ 32位除法,支持1個時鐘周期32位數據左右移位操作,適合做飛控,平衡車,無線充等需要運算量大的方案
- 程序下載和仿真:支持ISP和IAP,支持雙線和單線在線仿真功能
- 低功耗STOP模式，電流<7uA,IDLE模式，電流<15uA,低速運行模式，電流<25uA
- 內置運放(AMP):STM8S003等MCU沒有的,運放A內置校正機制，校正后全溫條件下失調電壓小于0.5mV
- 內置硬件無線充解碼, 支持QI無線充標準通信協議硬件解碼
錦銳CA51F003系列單片機產品詳情
內核- CPU：1T 8051, 最高速度比傳統8051快10倍
- 兼容8051指令集, 雙DPTR工作模式
存儲器- Flash: 18K 字節，支持多次重復擦寫
- Flash可劃分為程序空間和數據空間，數據空間可用于存儲掉電需要保存數據，可省略EEPROM
- RAM:256字節內部RAM，1024字節外部RAM
工作電壓
時鐘系統- 內置低速RC振蕩器：131KHz
- 內置高速RC振蕩器：32MHz，精度為±1%（3.3V@25℃）（作為系統時鐘時默認2分頻，即16MHz）
- 外部高速振蕩器：1 - 24MHz
- 外部時鐘輸入：1 - 24MHz
TMC功能- 時鐘源為內置低速RC振蕩器，中斷時間最小單位為512個低速RC振蕩器時鐘周期。
- 可配置中斷時間為1-256個最小單位時間。
中斷系統- 15個有效中斷源
- 兩級中斷優先級，支持中斷嵌套
- 10個外部中斷源，每個外部中斷都可配置任意信號引腳作為中斷輸入腳
定時器- 3個16位通用定時器: 定時器0，定時器1，定時器2
通用輸入輸出口（GPIO）- 最多支持18個GPIO口，支持推挽、開漏、強上拉、弱上拉、強下拉、弱下拉、高阻模式
模/數轉換器（ADC）- 支持12通道12位SAR ADC，內置運放和比較功能
- 支持3種基準電壓源：VDD、內部基準、外部基準
- 選擇內部電壓為基準電壓時可測量VDD電壓
- 支持可設置的比較器模式
- 支持檢測信號經過運放縮小再進行轉換，縮小倍數可選
- ADC可直接檢測運放A輸出
- ADC可與PWM結合使用，由PWM中斷啟動ADC轉換
運放（AMP）- 運放A內置校正機制，校正后全溫條件下失調電壓小于0.5mV
PWM- 支持6通道PWM，在16位范圍內可任意配置周期和占空比
- PWM[0]-PWM[5]可選擇任意IO引腳作為PWM輸出引腳
- 支持互補模式和死區控制，可用于驅動直流無刷電機
- 支持可設置邊沿對齊和中心對齊模式
- 支持軟件剎車及硬件剎車
- 支持PWM暫停功能
- 支持可直接輸出內部時鐘功能
- 支持PWM中斷
低電壓檢測（LVD）- 可配置電壓檢測范圍，四檔可選: 2.0V/2.7V/3.7V/4.4V
- 可設置低電壓復位或中斷
復位模式- 芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電/掉電復位
看門狗- 27位看門狗定時器，16位調節精度，可配置看門狗復位或中斷
通用串行接口（UART1/UART2）
SPI接口
I2C接口- 內置1路I2C接口，支持主從模式，支持標準/快速/高速模式
蜂鳴器
乘除法器（MDU）- 支持1個時鐘周期16位 × 16位乘法
- 支持8個時鐘周期32位 ÷ 32位除法
- 支持1個時鐘周期32位數據左右移位操作
程序下載和仿真
低功耗- STOP模式，電流<7uA
- IDLE模式，電流<15uA
- 低速運行模式，電流<25uA
封裝類型：TSSOP20 SOP20 QFN20

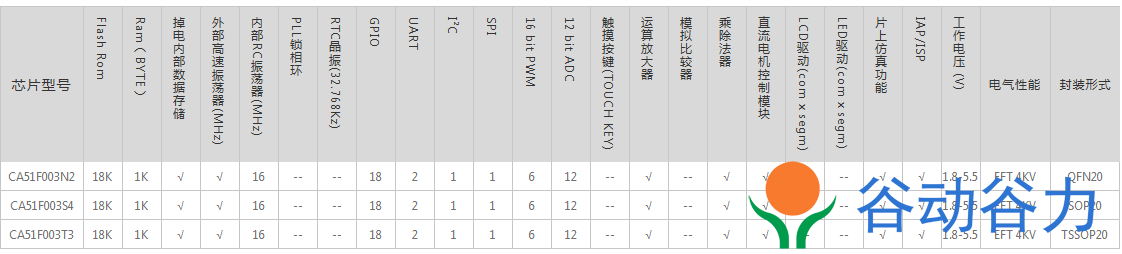

錦銳CA51F003系列單片機選型

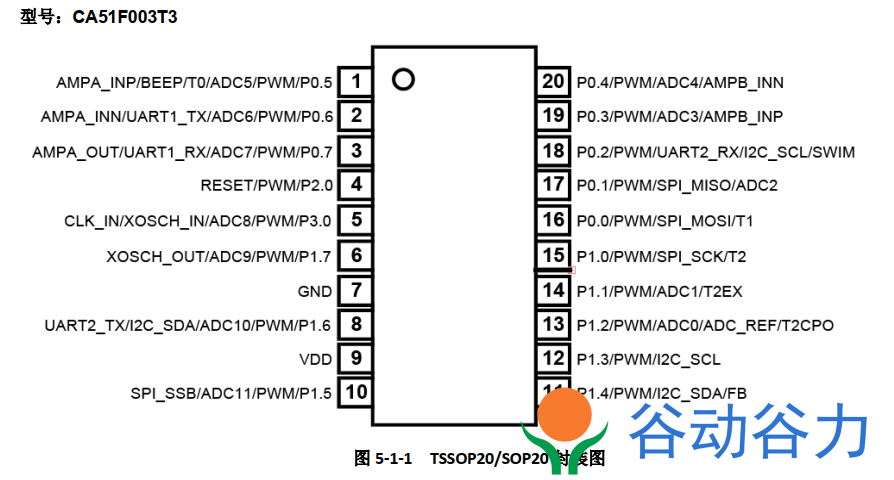

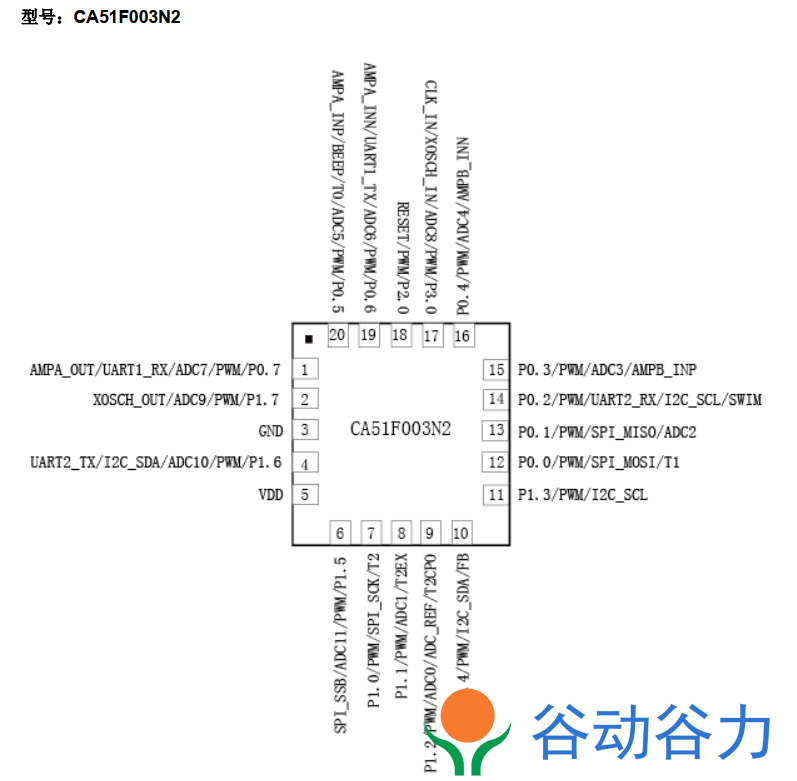

錦銳CA51F003系列單片機引腳圖
國產替代STM8S003各種參數同類產品對比| 類目 | MT32F005/006 | HC32F003/005 | MM32F003 | STM8S003 | N76E003 | CA51F003T3 | | 內核 | ARM-M0 32bits | ARM-M0 32bits | ARM-M0 32bits | STM8S 8bits | 1T8051 8bits | 1T8051 8bits | | 主頻(Mhz) | 96 | 32 | 24 | 16 | 16 | 16 | | ROM Flash(KB) | 32 | 16/32 | 16 | 8 | 18 | 18 | | SRAM(KB) | 4 | 2/4 | 2 | 1 | 1 | 1 | | ADC | 14通道
12bit@1.5Mhz | 9通道
12bit@1Mhz | 8通道
12bit@1Mhz | 5通道
10bit@1Mhz | 8通道
12bit@1Mhz | 8通道
12bit@1Mhz | | OPA | 無/2通道 | 無 | 無 | 無 | 無 | 2通道 | | GPIO | 18 | 16 | 16 | 16 | 18 | 18 | | 內置硬件乘除法器(MDU) | 無 | 無 | 無 | 無 | 無 | 有 | | 內置QI無線充標準通信協議硬件解碼 | 無 | 無 | 無 | 無 | 無 | 有 | | 電壓（V） | 2.0~5.5 | 1.8~5.5 | 2.0~5.5 | 2.95~5.5 | 2.4~5.5 | 1.8~5.5 |
|
CA51F003系列單片機數據手冊Datasheet 資料下載：
錦銳單片機CA51F003_SDK CA51F003T3 CA51F003N2開發資料下載-谷動谷力 (sunsili.com)
服務
關于錦銳CA51F003系列單片機有任何問題, 可咨詢我們, 我們可以從STM8S003或其他MCU到CA51F003移值服務, 還提供程序代開發服務,CA51F003T3為性價比之王。
