本文作者：林俊明

英飛凌科技消費、計算與通訊業務 首席工程師

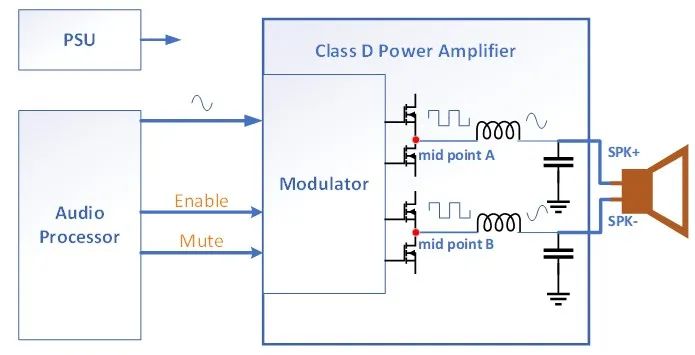

Class D功率放大器輸出與輸入音頻信號相對應的脈沖，A點和B點的脈沖由半橋開關產生。低通濾波器由電感和電容組成，為從這些高頻脈沖中解調出的音頻信號提供路徑，解調后的音頻信號通過揚聲器，將電能轉換為聲能，然后被人的耳朵聽到。如果用戶在開始播放音樂或計劃停止音樂時總是聽到爆裂聲或點擊聲，這將是非常糟糕的體驗。

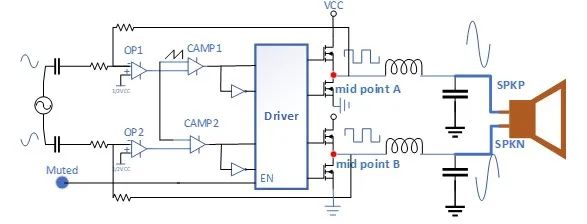

圖2是典型的Class D功率放大器原理圖。OP1、CAMP1、驅動器和功率級A構成單端功率放大器A，同樣，OP2、CAMP2、驅動器和功率級B構成另一個單端功率放大器B，揚聲器連接在功率放大器單端A和單端B之間。OP1和OP2根據輸入和反饋生成相應的誤差信號，誤差信號與比較器中的鋸齒波進行比較，并觸發輸出響應寬度脈沖，鋸齒波以固定的載波頻率運行，在每個載波周期內，脈沖的占空比與誤差信號的幅度成正比，以上過程稱為小信號調制。調制脈沖是進入驅動器設備的源邏輯信號，驅動器根據輸入邏輯脈沖打開/關閉輸出功率級，以完成功率放大器的功率調制。低通濾波器從功率脈沖中解調音頻信號，音頻信號施加在SPKP和SPKN上。功率放大器可以通過靜音禁用調制器和輸出開關級，這意味著在靜音階段不會有任何瞬態階躍信號施加在揚聲器上，當然也不會有爆裂噪聲。在音頻系統開機或關機期間，所有電源軌都是不穩定的，讓功率放大器在音頻系統開機或關機前保持靜音是避免更大爆裂噪聲的必要措施。在電源軌供電穩定后，音頻系統將讓功率放大器從靜音變?yōu)槿∠o音并準備播放音樂，不幸的是，如果功率放大器沒有設計抑制方法，用戶在那時仍會聽到爆裂聲或點擊聲。

本章分析靜音爆裂噪聲的根本原因，然后演示如何使用預補償方法來解決這個問題。

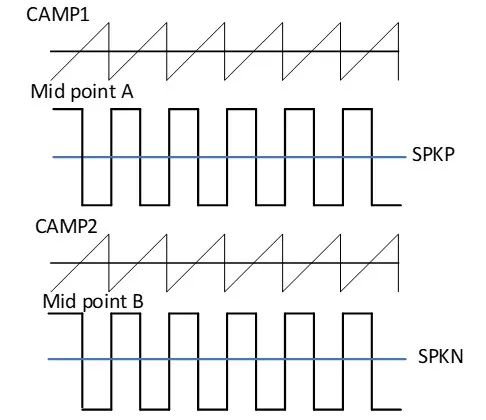

在音頻系統開機并完成初始設置后，功率放大器的調制器和功率級應啟用工作，我們稱這個過程為取消靜音。圖3是顯示取消靜音過程的波形圖，假設所有條件都是理想的。根據波形圖，我們可以得出以下方程：

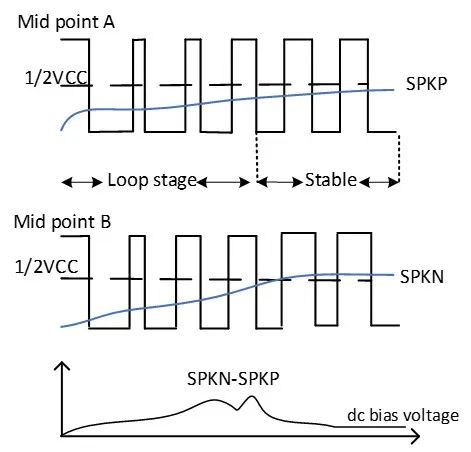

因此，揚聲器端子SPKP和SPKN之間的電壓水平相同，沒有電壓偏差導致電流流入揚聲器的線圈，當然也不會有點擊或爆裂噪聲。現在我們來看實際的模擬電路：元件的公差、參考點的位置不同、驅動器的時間方案差異、PCB走線因素等。所有這些差異導致A點的PWM與B點的PWM不匹配，即使在相同的初始條件下啟動也是如此。圖4是功率放大器從靜音到取消靜音時的實際波形。調制器開始工作并將占空比從小調節到50%，這是功率放大器在啟動階段的循環階段，PWM的目標是在功率放大器環路穩定后保持輸出平均水平等于1/2VCC。

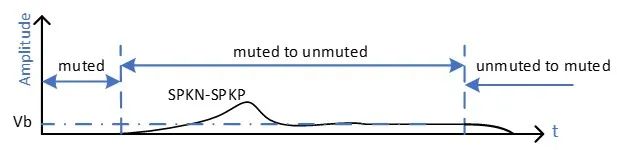

SPKP和SPKN是低通濾波器后的電壓水平。由于A點的輸出脈沖與B點的輸出脈沖不匹配，SPKP將不等于SPKN，這會在揚聲器端子之間產生容差電壓，并驅動電流流入線圈，從而產生點擊聲或爆裂聲。偏置電壓幅度在環路穩定后將保持一定值，我們稱這個偏移值為功率放大器的直流偏置電壓，“SPKN-SPKP”的波形顯示了詳細結果。直流偏置電壓會在揚聲器上造成功率損耗，當功率放大器靜音時也會產生點擊聲或爆裂聲，因?yàn)閾P(yáng)聲器端子之間的偏置電壓在從取消靜音到靜音時會從直流偏置電壓變?yōu)?，這種過渡會使電流流入揚聲器線圈，較大的直流偏置電壓在靜音時會導致更大的爆裂噪聲。圖5總結了揚聲器在不同播放控制階段的偏置電壓。Vb是稱為直流偏置電壓的偏移電壓。

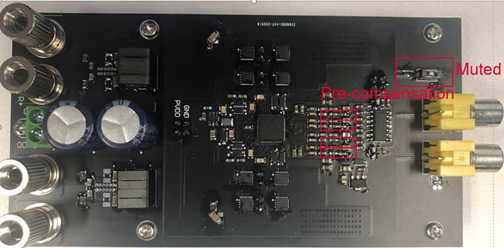

預補償旨在減少輸出脈沖的不匹配并降低施加在揚聲器上的偏置電壓水平，最終減少從靜音到取消靜音或從取消靜音到靜音時的爆裂噪聲。從圖4中我們知道，功率放大器在5-6個周期調節后最終輸出50%占空比的脈沖，此外，功率放大器的開關頻率超過300kHz，而人類的聽覺范圍是20Hz-20kHz，因此由50%占空比脈沖產生的直流偏置電壓Vb是導致爆裂噪聲的主要能量源，SPKN-SPKP從0到Vb的躍變是點擊聲的根本原因。減少Vb將抑制爆裂噪聲。Vb是在穩定調制階段的固定值，它是單端A和單端B之間的不平衡，因此Vb是調制器的校正參數。

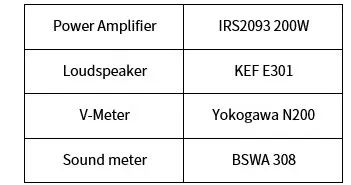

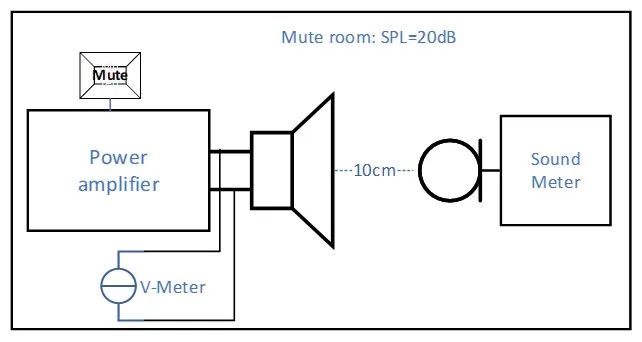

圖7中該平臺用于爆裂噪聲評估，V-Meter可以測量直流偏置電壓，Sound meter可以測量來自揚聲器的爆裂噪聲的聲壓。靜音按鈕用于將功率放大器從靜音切換到取消靜音或從取消靜音切換到靜音，Sound meter的麥克風傳感器與揚聲器在同一條線上，Sound meter將測量揚聲器的聲壓級。該平臺設置在靜音室中，然后分別進行有預補償和無預補償?shù)臏y試，數據列在以下表格中。

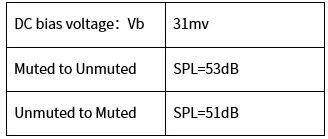

Non-Pre-compensation (Mute Room SPL=20dB)

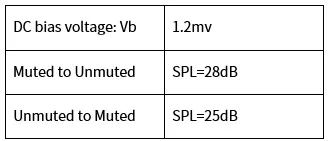

With Pre-compensation (Mute Room SPL=20dB)

測試結果表明，預補償可以減少直流偏置電壓，同時預補償方法可以在靜音到取消靜音的過渡過程中抑制爆裂噪聲。

1. Glen M. Ballou Editor. Handbook for Sound Engineers

2. Bob Metzler. Audio Measurement Handbook

3. Jun Honda, IRS2093M Functional Description

4. Jun Honda & Jonathan Adams, Class D Audio Amplifier Basics

5. Walt Jung/ADI, Op Amp Applications Handbook
