AB5301A中科藍訊藍牙6.0 BLE雙模藍牙音箱IC 規格書 Datasheet下載

立即購買

AB5301A多功能藍牙音箱SOC集成32位RISC-V核心+DSP，LQFP48 封裝，主頻 125M，片上集成 RAM 192K，支持BT 5.4藍牙協議  (QDID: 115952),立體聲（雙聲道）DAC輸出，雙聲道AUX音質輸入，雙MIC輸入，Flash：8 Mbit。

支持EQ音效調節。

AB5301A特性

CPU and Flexible GPIO CPU和可靈活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，帶DSP擴寬指令；


• Program memory: internal 8M bit flash;

• 程序存儲：內置8Mbits(1MB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可靈活配置的GPIO, 可編程配置上拉或下拉電阻；

• Support GPIO wakeup or interrupt;

Bluetooth Radio藍牙射頻特性

• Compliant to Bluetooth 5.4(QDID: 115952);

• 兼容藍牙5.4(QDID: 115952);


• TX output power +2dBm in typical;

• 典型發射功率: +2dBm


• RX Sensitivity with -90.5dBm @Basic Rate;

• 接收靈敏度：-90.5dBm @Basic Rate;

Audio Interface 音頻接口

• Auio codec with 16bit stereo DAC and 16bit stereo ADC;

• 帶16位DAC雙聲道立體聲輸出和16位ADC雙聲道立體聲輸入的音頻編解碼器；


• Support flexible audio EQ adjust;

• 支持靈活的音頻均衡器(EQ音效)調整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

• 支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；


• 4 channel Analog MUX;

• 4通道模擬多路復用器；


• 2 channel MIC amplifier input;

• 2路帶運算放大器的MIC輸入；


• High performance mono audio ADC with 90dB SNR;

• 高性能單聲道音頻ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音頻DAC，信噪比96dB，帶耳機放大器輸出；

Package 封裝

• LQFP48;

Temperature 溫度特性

• Operating temperature: -40℃ to +85℃;

• Storage temperature: -65℃ to +150℃;

其他特性

• CPU： RISC-V + DSP擴展指令 (125MHz)

• 封裝： LQFP48

• 藍牙協議： BT 5.4 (QDID:115952)

• Flash： 8 Mbit

• DC-DC： 不支持

• 內置充電： 支持

• DAC： 雙聲道

  ADC： 雙聲道

• USB聲卡：支持

典型應用

• K歌寶；

• 藍牙5.4TV聲霸；

• 卡拉OK音箱；

• 教師專用擴音器

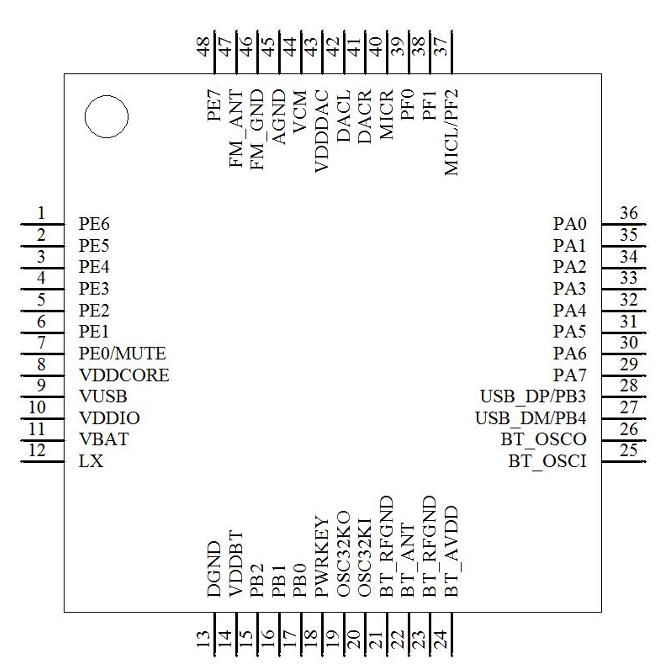

引腳分布
