概述
S-BE5607U藍牙發射接收器SOC集成32位RISC-V核心+DSP指令，主頻達125MHz, SOP16封裝，支持BT 5.4藍牙協議 (QDID: 194248),立體聲雙聲道DAC輸出，雙聲道AUX音質輸入，單MIC輸入，F(xiàn)lash：4 Mbit,內置充電。
支持EQ音效調節。
USB dongle， 適用車載藍牙發射接收器IC。
可將AUX音、USB聲卡音頻、U盤音樂、FM收音等音頻通過藍牙發射給藍牙耳機、音箱等設備。
S-A5607U藍牙接收器方案特點
1、免去復雜的藍牙SOC開發，拿來即用；
2、支持AUX音頻藍牙轉發；
3、支持USB聲卡音頻藍牙轉發；
4、支持U盤藍牙轉發；
5、支持FM收音藍牙轉發；
6、支持藍牙接收與發射模式切換；
7、立體聲（雙聲道）音頻輸出 ；
8、封裝SOP16
方案優勢
低成本，IC成本低至1.xx元內, 量大價優，低呼您想象
藍牙5.4 ，音頻高效穩定傳輸
免開發、零代碼、畫板即用
支持U盤音樂播放
內置播放音效
支持USB聲卡
支持AUX音頻輸入
支持FM收音
支持APP控制
典型應用
86型智能控制終端背景音樂面板與遠程吊頂藍牙喇叭組網配對使用，免去布線；
智能桌面音箱與遠端藍牙耳機、音箱配對使用；
車載藍牙音頻接收發射；
電視伴音與遠端藍牙耳機配對使用防止打擾，與藍牙音箱配對使用擴寬音頻到功放，免布線；
工控設備語音提示音箱

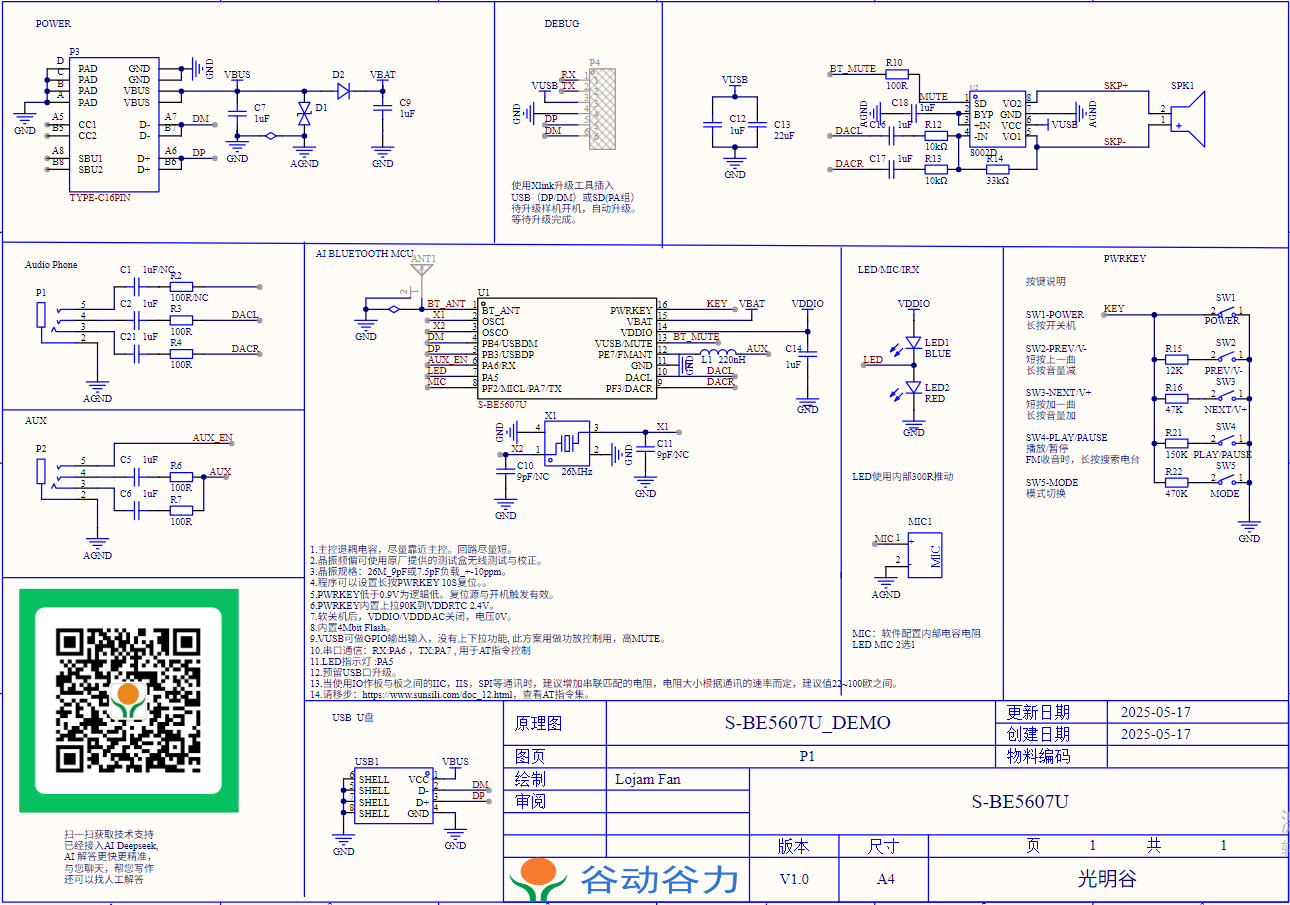

經典應用原理圖
IO功能說明
| 引腳號 | 引腳名 | 功能說明 |
|---|---|---|
| 1 | BT_ANT | 藍牙天線 |
| 2 | OSCI | 晶振 |
| 3 | OSCO | 晶振 |
| 4 | PB4 | USBDM接Ｕ盤 |
| 5 | PB3 | USBDP接Ｕ盤\固件下載 |
| 6 | PA6 | AUX音頻插入檢測 |
| 7 | PA5 | LED, 驅動兩個紅、藍燈 |
| 8 | PF2\PA7 | MIC輸入 |
| 9 | PF3\DACR | 右聲道輸出 |
| 10 | DACL | 左聲道輸出 |
| 11 | GND | 接地 |
| 12 | PF7 | AUX輸入， FM收音模式時FM天線，用耳機線或音頻線當FM天線 |
| 13 | VUSB | 此方案中做普通IO（無上下拉功能）， 用功放IC控制，低開高關 |
| 14 | VDDIO | 內部LDO輸出，給內部、外部外設供電，必須接1uF電容到地 |
| 15 | VBAT | 供電，須1uF耦合電容靠近IC，帶電量檢測，無須外部分壓ADC采集 |
| 16 | PWRKEY | 按鍵，ADC采樣，內部上拉，具體按鍵功能參與下表 |
按鍵說明
| 按鍵序號 | 按鍵名 | 功能描述 |
|---|---|---|
| SW1 | POWER | 長按開關機 |
| SW2 | PREV\V- | 短按上一曲\長按音量減 |
| SW3 | NEXT\V+ | 短按加一曲\長按音量加 |
| SW4 | PLAY\PAUSE | 播放/暫停, FM收音時，長按搜索電臺 |
| SW5 | MODE | 模式切換 |
S-BE5607U SOC特性
CPU and Flexible GPIO CPU和可靈活配置GPIO
32位 RISC-V 高性能CPU，內置DSP；
程序存儲：內置4Mbits(512KB) Flash
可靈活配置的GPIO, 可編程配置上拉或下拉電阻；
Bluetooth Radio藍牙射頻特性
兼容藍牙5.4(QDID: 215269);
典型發射功率: +6dBm
接收靈敏度：-90.5dBm @EDR;
Audio Interface 音頻接口
帶16位DAC雙聲道立體聲輸出和16位ADC雙聲道立體聲輸入的音頻編解碼器；
支持靈活的音頻均衡器(EQ音效)調整；
支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；
2通道模擬多路復用器；
一路帶運算放大器的MIC輸入；
高性能單聲道音頻ADC，信噪比90dB；
高性能音頻DAC，信噪比96dB，帶耳機放大器輸出；
Package 封裝
SOP16;
Temperature 溫度特性
工作溫度: -40℃ to +85℃;
存儲溫度: -65℃ to +150℃;
其他特性
CPU： RISC-V + DSP擴展 (125MHz)
封裝： SOP16
藍牙協議： BT 5.4 (QDID: 215269)
Flash： 4 Mbit
DC-DC： 不支持
內置充電： 支持
DAC： 立體聲
ADC： 單聲道
USB聲卡：支持
SPDIF輸出：支持
SPDIF輸入：支持（只支持1路SPDIF, 輸出只能2選1）
