光明谷推出S-A5607T多功能藍牙音箱SOC方案， SOC集成32位RISC-V核心+DSP，主頻達125MHz, SOP16封裝，支持BT 5.4藍牙協議 (QDID: 215269),立體聲（雙聲道）DAC輸出，雙聲道AUX音質輸入，單MIC輸入，F(xiàn)lash：4 Mbit,內置充電。
支持EQ音效調節。
S-A5607T串口AT指令版本的藍牙音箱SOC方案特點
1、免去復雜的藍牙SOC開，拿來即用、只普通MCU發送指令即可；
2、支持歌詞主動上報；
3、藍牙狀態狀態主動上報；
4、U盤、TF卡播放狀態、音樂信息主動上報；
5、支持SPP，BLE數據透傳；
6、支持藍牙名稱用串口指令修改；
７、立體聲（雙聲道）音頻輸出 ；
8、封裝SOP16

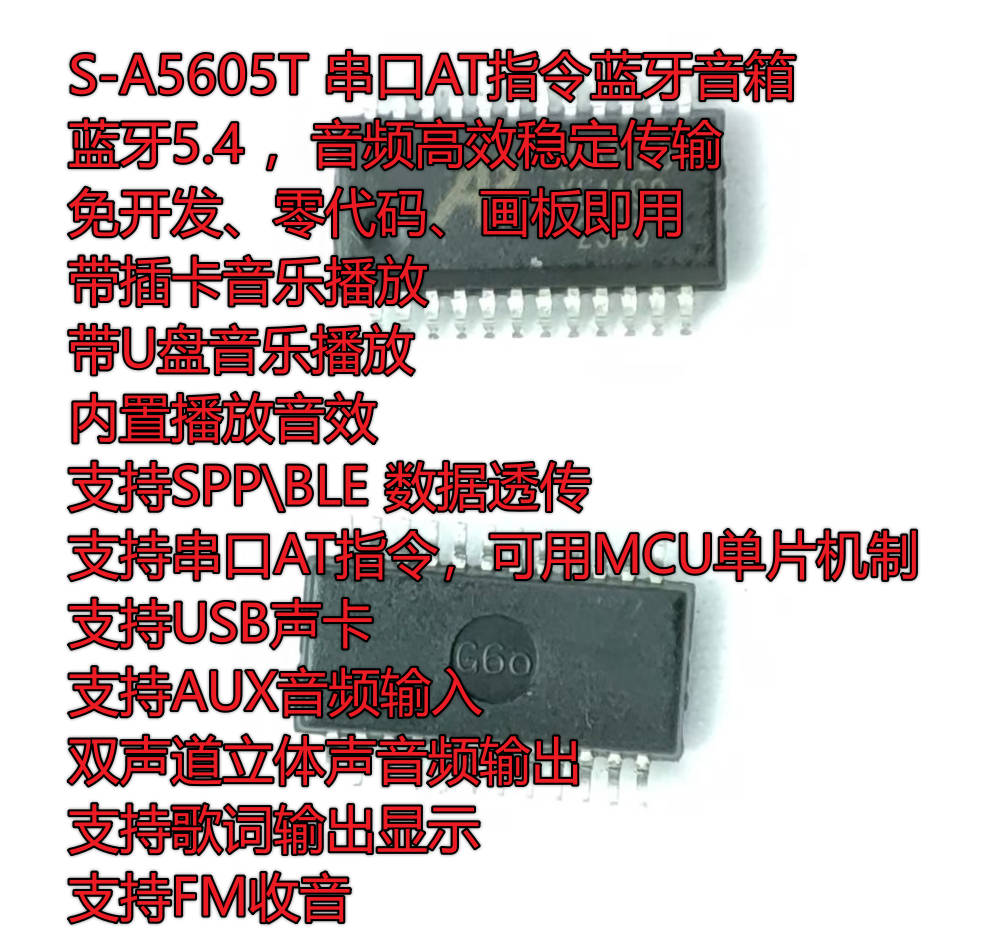

方案優勢
低成本，IC成本低到1.xx元內, 量大價優，低呼您想象
藍牙5.4 ，音頻高效穩定傳輸
免開發、零代碼、畫板即用
支持插卡音樂播放
支持U盤音樂播放
內置播放音效
支持SPP\BLE 數據透傳
支持串口AT指令，可用MCU單片機、嵌入式設備控制
支持USB聲卡
支持AUX音頻輸入
支持歌詞輸出顯示
支持FM收音
支持APP控制

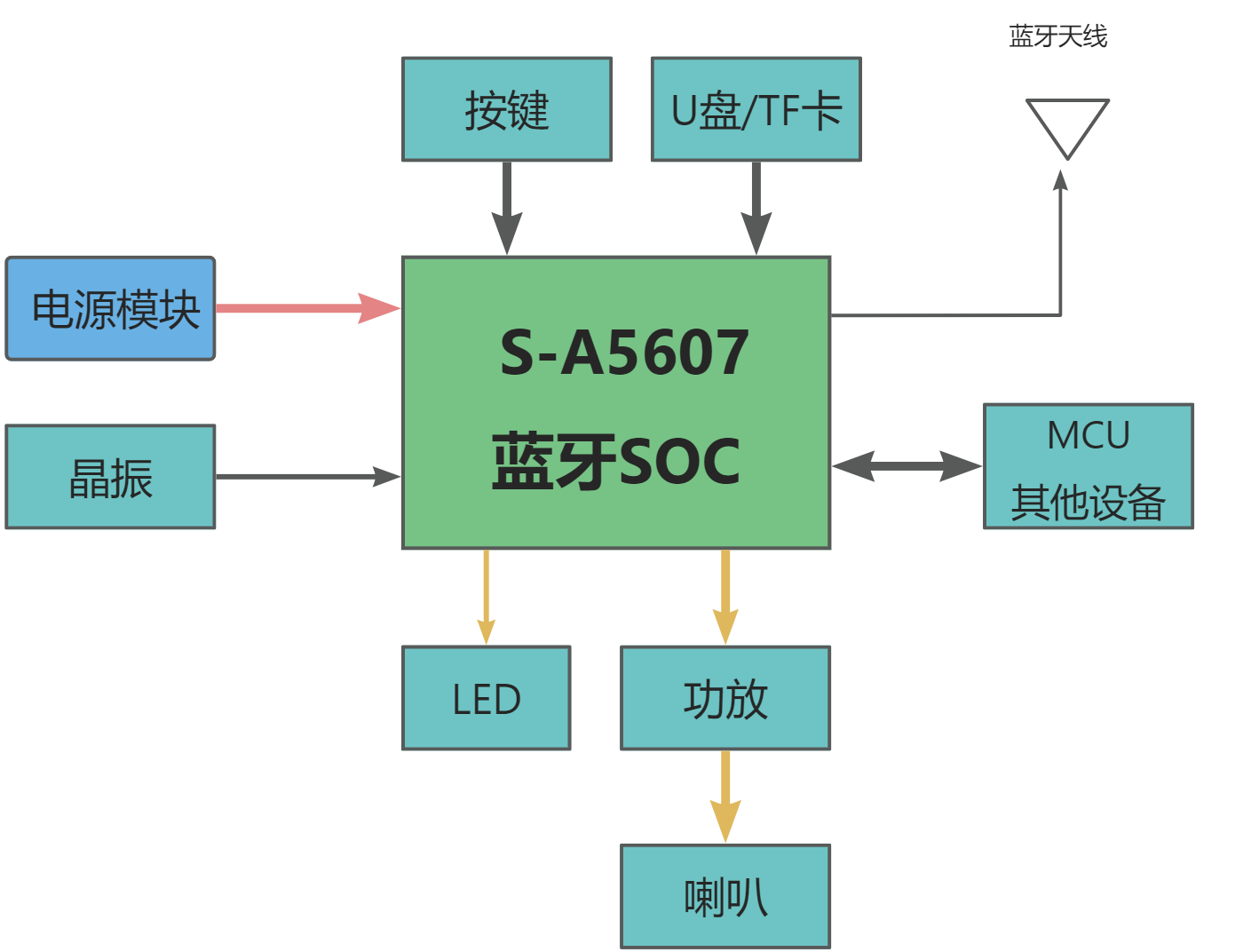

方案框圖

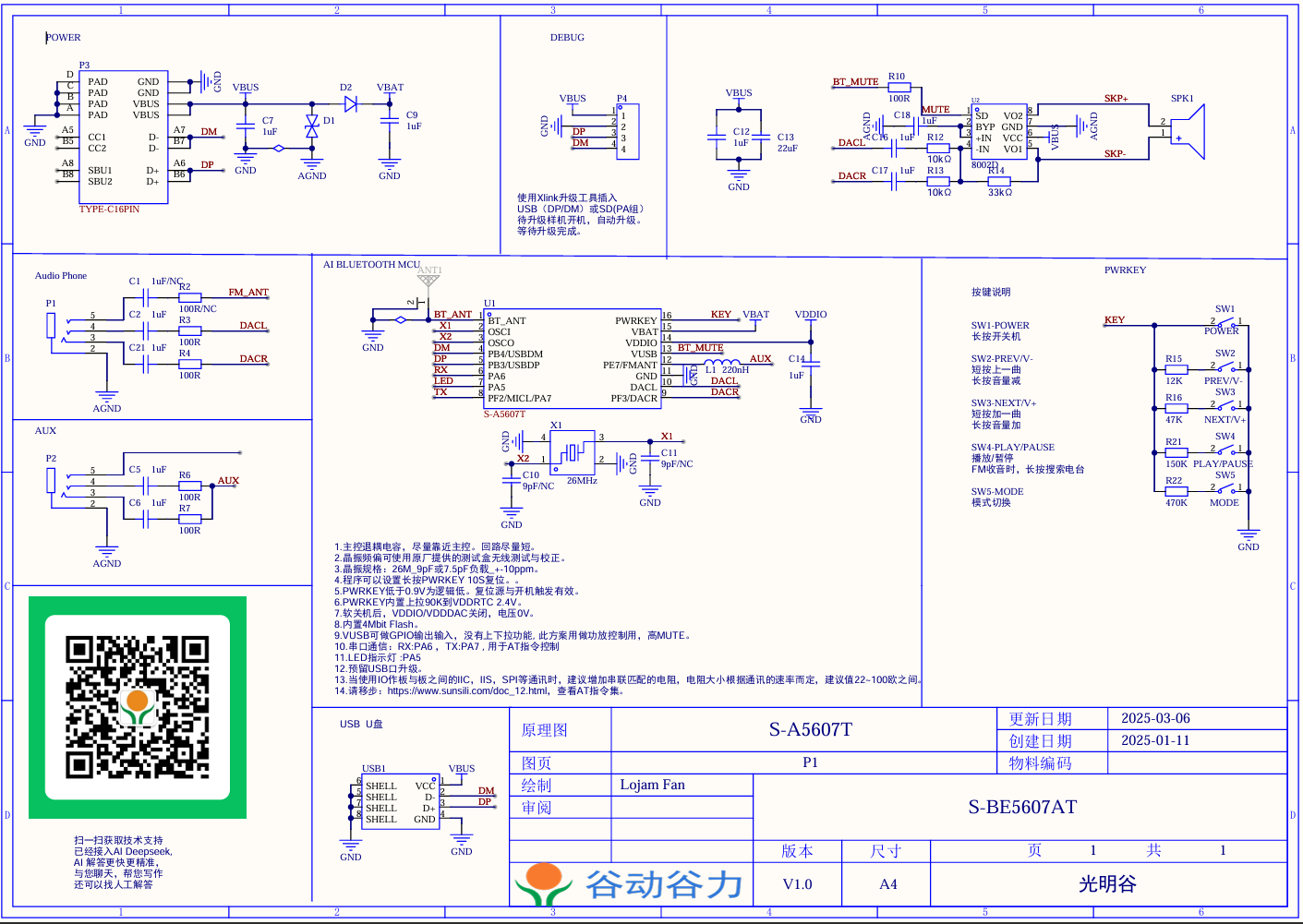

原理圖
IO功能說明
| 引腳號 | 引腳名 | 功能說明 |
|---|---|---|
| 1 | BT_ANT | 藍牙天線 |
| 2 | OSCI | 晶振 |
| 3 | OSCO | 晶振 |
| 4 | PB4 | USBDM接Ｕ盤 |
| 5 | PB3 | USBDP接Ｕ盤\固件下載 |
| 6 | PA6 | UART RX 串口AT指令用，接MCU的TX |
| 7 | PA5 | LED, 驅動兩個紅、藍燈 |
| 8 | PF2\PA7 | UART TX 串口AT指令用，接MCU的RX |
| 9 | PF3\DACR | 右聲道輸出 |
| 10 | DACL | 左聲道輸出 |
| 11 | GND | 接地 |
| 12 | PF7 | AUX輸入， FM收音模式時FM天線，用耳機線或音頻線當FM天線 |
| 13 | VUSB | 此方案中做普通IO（無上下拉功能）， 用功放IC控制，低開高關 |
| 14 | VDDIO | 內部LDO輸出，給內部、外部外設供電，必須接1uF電容到地 |
| 15 | VBAT | 供電，須1uF耦合電容靠近IC，帶電量檢測，無須外部分壓ADC采集 |
| 16 | PWRKEY | 按鍵，ADC采樣，內部上拉，具體按鍵功能參與下表 |
按鍵說明
| 按鍵序號 | 按鍵名 | 功能描述 |
|---|---|---|
| SW1 | POWER | 長按開關機 |
| SW2 | PREV\V- | 短按上一曲\長按音量減 |
| SW3 | NEXT\V+ | 短按加一曲\長按音量加 |
| SW4 | PLAY\PAUSE | 播放/暫停, FM收音時，長按搜索電臺 |
| SW5 | MODE | 模式切換 |
