簡介

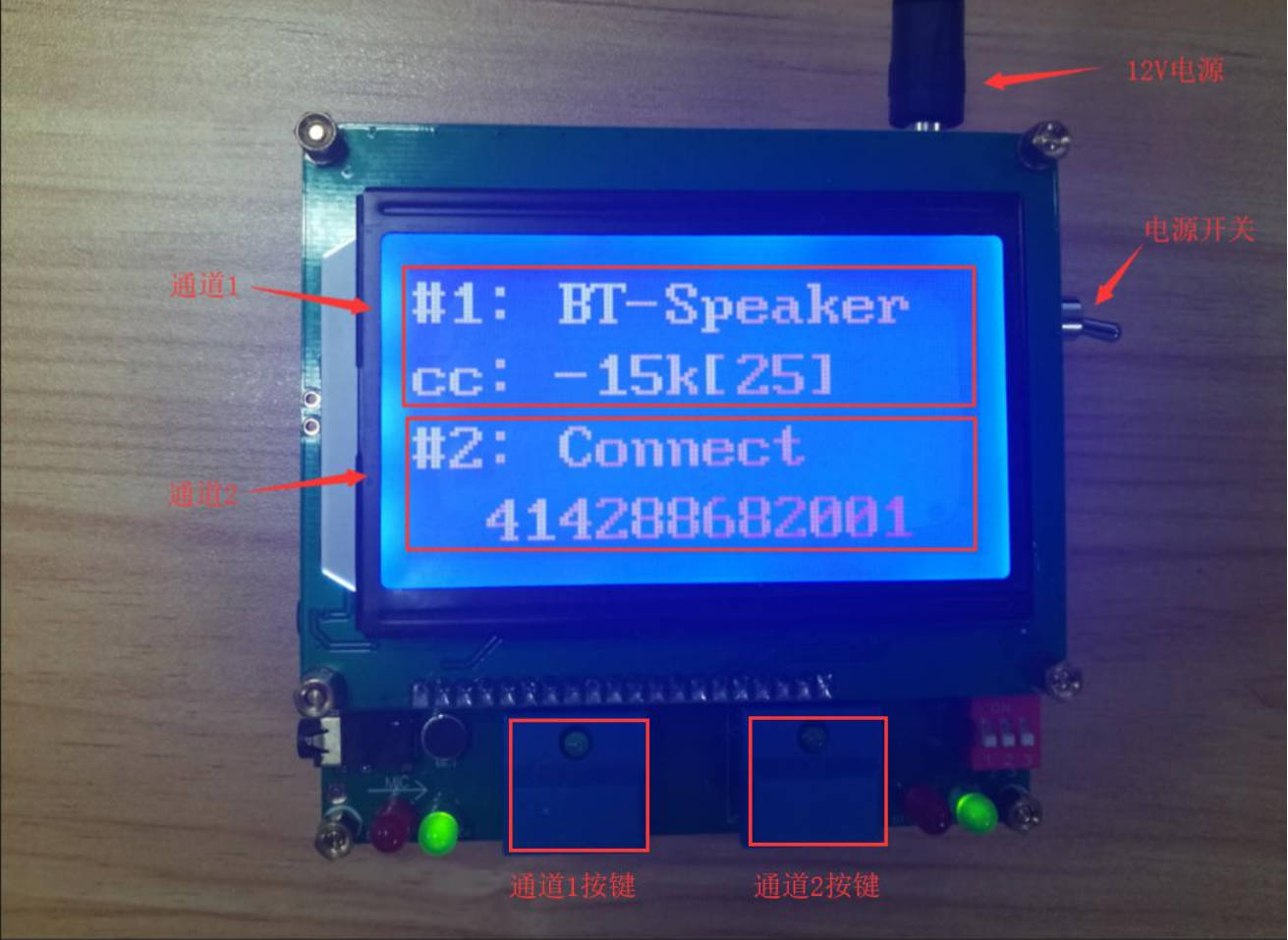

藍牙測試盒實物圖：

免費送，需要請聯系我們。

產品應用于中科藍訊方案的藍牙音箱、藍牙耳機生產測試。

支持特性：

• 雙通道工作模式；
• 藍牙音樂播放、通話通路及按鍵測試；
• 頻偏測量及校準；
• OTA 升級樣機程序；

• 匹配樣機藍牙名稱；

• 快速測試/配對功能


• 調節測試盒搜索發射功率

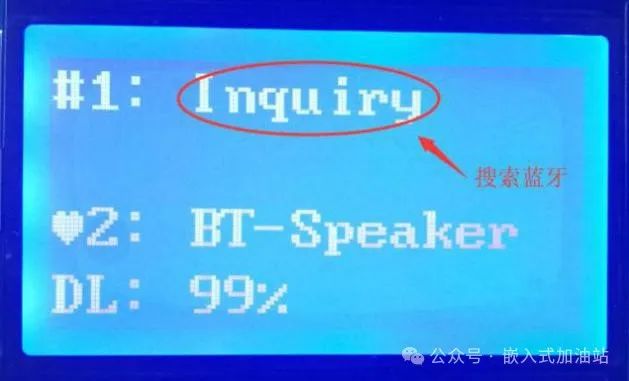

搜索與連接

打開電源，測試盒自動搜索周圍的藍牙設備。搜到后，顯示藍牙名稱和地址，并自動建 立連接。

2.2 調節測試盒搜索發射功率

雙擊測試盒上第一個通道的按鍵，短按/長按可以調節搜索發射功率，過   3s   無按鍵 按下，設置成功，以后的開機默認搜索發射功率為設定的這個發射等級。

音樂播放、通話測試

測試盒連接成功后，自動播放內置的藍牙音樂。此時，若按下樣機的回撥鍵，可以接通 通話，對通話通路進行聲音回傳測試。

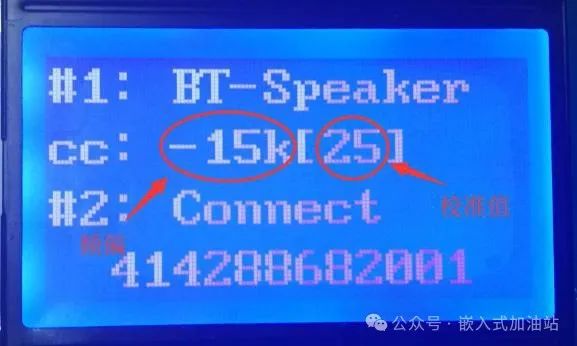

頻偏測試

在音樂/通話測試過程中，測試盒自動測量樣機頻偏，并計算出校準值。

按鍵測試

在音樂/通話測試過程中，按下播放/暫停、上/下曲、加/減音量（只針對支持音量同步 的樣機）按鍵，在測試盒中會顯示出相應鍵功能，并且蜂鳴器會“滴”響一聲，5S 之后按鍵顯 示會消失

快速測試/配對功能

目的：實現快速測試（4s內實現連接和配對）/快速配對（2s   內配對）

 1、環境準備：

1）xlink   更新《xlink_vusb_v021.dcf》版本

2）xlink   按照《xlink-h_v3.0.zip》修改（在藍皮書的下載工具中可以找到對應壓縮包）

3）測試盒改為下圖中的電阻，建議使用  39K:11K，使用電阻比例為  3.5:1  都可以

4）準備好充電倉 準備好的硬件環境如下圖：

參考資料

1) 中科藍訊藍牙測試盒使用說明書下載_資料下載_SUNSHINE SILICON

2) 中科藍訊藍牙測試盒使用說明OTA升級指導_技術專欄_SUNSHINE SILICON (sunsili.com)
