錦銳單片機CA51F152S4A/B PWM+ADC+觸控型8051MCU
16KB Flash, 1KB RAM 集成了 12Bit ADC\PWM、I2C、UART\Touch Key
CA51F152 系列芯片是基于 1T 8051 內核的 8 位微控制器，通常情況下，運行速度比傳統的 8051 芯片快 10 倍，性能更加優越。內置 16K Flash 程序存儲器，可多次重復編程的特性，給用戶開發帶來了極大的方便。不僅保留了傳統 8051 芯片的基本特性，還集成了 12Bit ADC 、Touch Key、16 Bit PWM、UART、I2C 以及低電壓檢測(LVD)等功能模塊。支持PWM、I2C、UART 外設可以映射到任意管腳，支持8 個大灌電流管腳，軟件可實現雙掃LED 屏顯示功能。支持 IDLE、STOP 和低速運行三種省電模式以適應不同功耗要求的應用。強大的功能及優越的抗干擾性能使其可廣泛應用于各種家電控制、家用照明、藍牙音箱、玩具控制及各類消費類電子產品中。
CA51F152S4產品概述
內核 工作電壓
● CPU：1T 8051，最高速度比傳統8051快10倍 ● 工作電壓：2.2 - 5.5V寬電壓工作范圍
● 兼容8051指令集，
● 雙DPTR工作模式, 可用于數據快速搬移
存儲器 中斷系統
● Flash: 16KB，支持多次重復擦寫 ● 7 個有效中斷源
● Flash可劃分為程序空間和數據空間 ● 兩級中斷優先級，支持中斷嵌套
● 數據空間可用于存儲掉電需要保存的數據，可省略EEPROM ● 2 個外部中斷源
● RAM:256Bytes 內部RAM 768 Bytes 外部RAM ● 5 個外部中斷源INT0~INT4
● 外部中斷觸發沿選擇：INT0~1(上升沿、下降沿)、
● INT2~4(上升沿、下降沿、雙沿)
● 中斷輸入引腳選擇：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)， INT4 可選除P0.0~P0.3 外的任意GPIO 引腳為中斷輸入引腳
時鐘系統 通用輸入輸出口（GPIO）
● 外部低速振蕩器： 32.768KHz ● 最多支持 18 個GPIO口，支持推挽、開漏、上拉、下拉、高阻模式
● 內置低速RC振蕩器：128KHz ● 推挽輸出時，單個GPIO 源電流最高可達18mA@5V，
● 內置高速 RC 振蕩器：16MHz ，精度為±1%@25℃（出廠校正） 灌電流最高可達40mA@5V
● 2.3V-5.5V 最高頻率 8MHz， ● 8 個大灌電流GPIO(P0.0 ~ P0.7)，可用于高亮LED 屏顯示
2.7-5.5V 最高頻率 16MHz ● GPIO 可軟件模擬成1/2 BIAS 的LCD 驅動，不需外接電阻
模/數轉換器（ ADC） PWM
● 支持 6 通道 12 位 SAR ADC ● 支持 4 通道 PWM，在 16 位范圍內可任意配置周期和占空比
● 支持 2 種基準電壓源：VDD、內部基準（1.5V） ● 支持可直接輸出內部時鐘功能
● 選擇內部電壓為基準電壓時可測量 VDD 電壓 ● 支持PWM 中斷功能
觸摸按鍵（Touch Key) TMC功能
● 最大支持 18 個觸摸通道, 不需外接電容 ● TMC 定時器的時鐘源可選IRCL 或XOSCL
● 可設置內部充電和內部基準 ● 可配置中斷時間為 1-256 個最小單位時間
● 內置觸摸跳頻功能，可顯著提升抗電壓脈沖注入 (CS) 性能 ● 中斷時間最小單位:
● 高抗干擾性，符合 EMC(CS 動態10V，EFT 4KV) 標準 當時鐘源選XOSCL 時為128 個XOSCL時鐘周期
● 支持觸摸省電模式 當時鐘源選IRCL 時為512 個IRCL 時鐘周期，
● 支持觸摸通道并聯，可用于實現低功耗模式
復位模式 定時器
● 芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電 ● 3個16位通用定時器: 定時器0，定時器1，定時器2
壓檢測復位，上電/掉電復位
低電壓檢測（LVD） 看門狗
● 檢測電壓可設置為 2.7V，3.3V，3.7V 和 4.2V ● 27位看門狗定時器，16位調節精度，可配置看門狗復位或中斷
● 可設置低電壓復位或中斷
I2C接口 通用串行接口（UART）
● 內置 1 路I2C接口，支持主從模式，支持標準/快速/高速模式 ● 支持 1 個UART接口
● 支持 1 字節接收緩存
低功耗 程序下載和仿真
● STOP模式，電流<10uA ● 支持ISP和IAP
● IDLE模式，電流<15uA ● 支持在線仿真功能
● 低速運行模式，電流<30uA

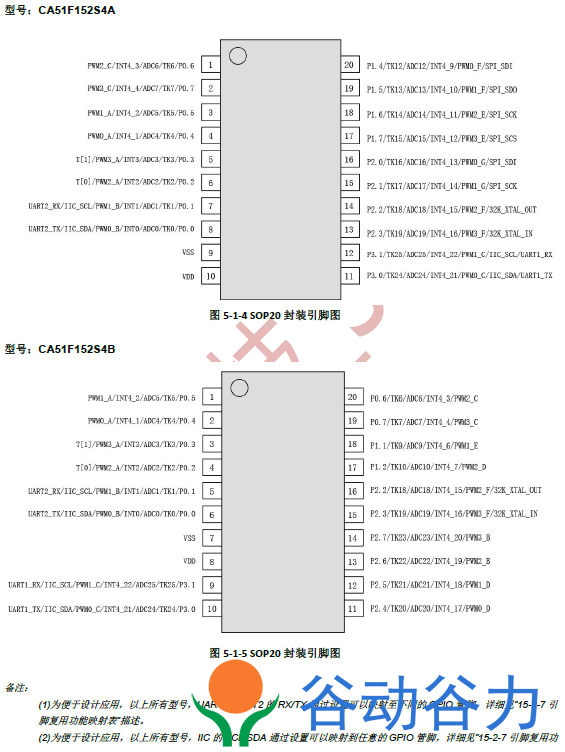

封裝形式
SOP20

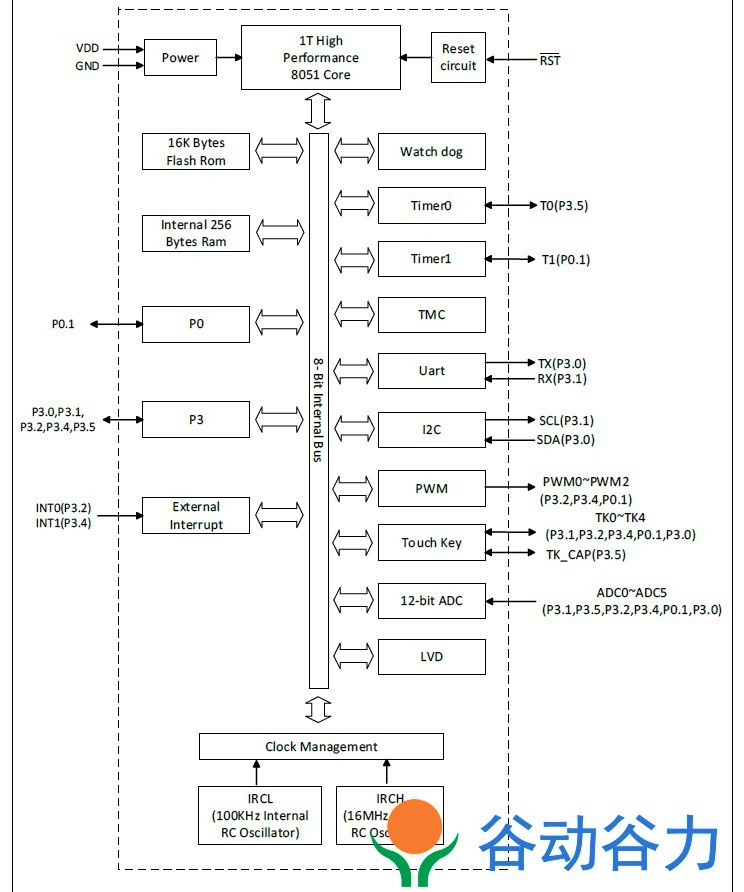

內部框圖

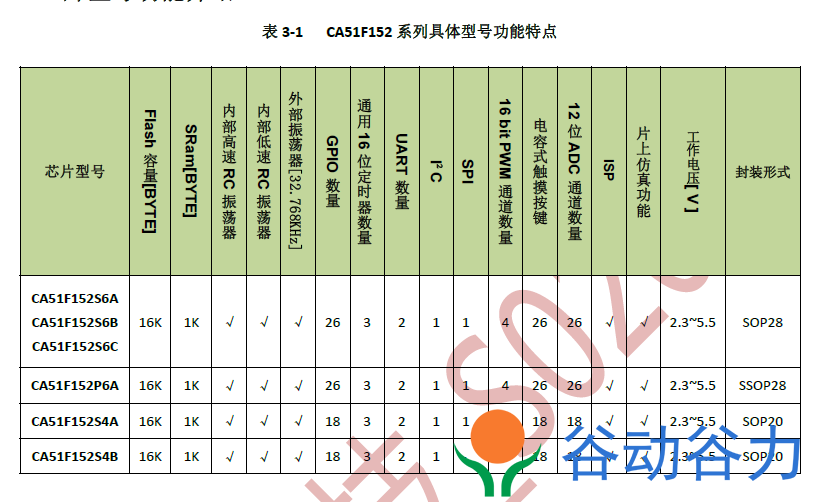

選型列表
包裝方式：
管裝SOP20 每管50片
量大價優, 保證原裝，現貨。少量（3K內)或樣品請直拍,付款后24小時內發貨。 可議價，批量低呼你的想象。
QQ:470047200 微信號：mingjian_fan
Email:fan@sunsili.com
購買鏈接：https://item.taobao.com/item.htm ... 29R&id=692816082111

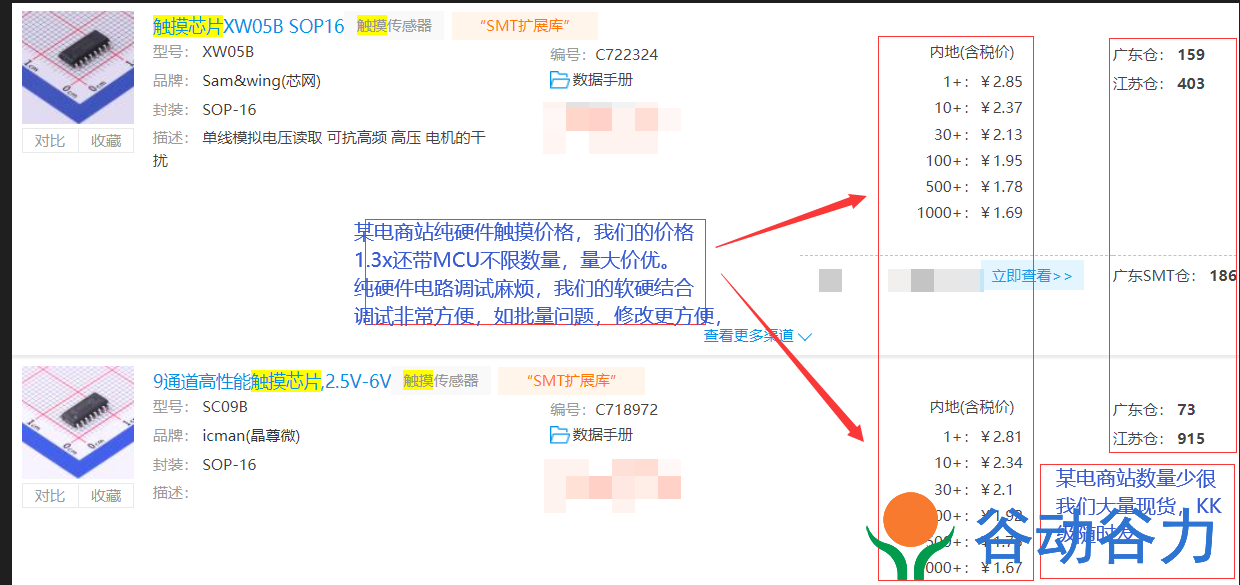

對比 CA51F152S1 觸摸芯片只要0.xx, 還帶MCU： ADC PWM等
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
支持服務
關于這顆芯片的任何技術問題可以隨時溝通。我們提供術支持, 代改程序, 代寫程序服務.接入涂鴉平臺
可出程序芯片或PCBA，目前已做項目RGB（幻彩）燈帶控制器，冷暖色LED燈，大功率植物照明控制等。、
從STM8S003或其他MCU到CA51F003移值服務, 還提供程序代開發服務
