概述

S-A5605BT多功能藍牙音箱SOC集成32位RISC-V核心+DSP，主頻達125MHz, SSOP24封裝，支持BT 5.4藍牙協議  (QDID: 215269),立體聲（雙聲道）DAC輸出，雙聲道AUX音質輸入，單MIC輸入，Flash：4 Mbit,內置充電。

支持EQ音效調節。

S-A5605BT特性

• CPU and Flexible GPIO CPU和可靈活配置GPIO

• 32位 RISC-V 高性能CPU，支持DSP指令；

•      程序存儲：內置4Mbits(512KB) Flash;

•      內部 128KB RAM，用于數據和程序存儲;

•      可靈活配置的GPIO, 可編程配置上拉或下拉電阻；

•      支持 GPIO 喚醒或中斷功能

• Bluetooth Radio藍牙射頻特性

• 兼容藍牙5.4(QDID: 215269);

• 典型發射功率: +6dBm

• 接收靈敏度：-90.5dBm @EDR;

Audio Interface 音頻接口

• 帶16位DAC雙聲道立體聲輸出和16位ADC雙聲道立體聲輸入的音頻編解碼器；

• 支持靈活的音頻均衡器(EQ音效)調整；

• 支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；

• 2通道模擬多路復用器；

• 一路帶運算放大器的MIC輸入；

• 高性能雙聲道音頻ADC，信噪比90dB；

• 高性能音頻立體聲雙聲道DAC，信噪比96dB，帶耳機放大器輸出；

Package 封裝

• SSOP24 ;

Temperature 溫度特性

• 工作溫度: -40℃ to +85℃;

• 存儲溫度: -65℃ to +150℃;

其他特性

• CPU： RISC-V + DSP擴展 (125MHz)

• 封裝： SSOP24

• 藍牙協議： BT 5.4 (QDID: 215269)

• Flash： 4 Mbit

• DC-DC： 不支持

• 內置充電： 支持

• DAC： 雙聲道(立體聲)

  ADC： 單聲道

• USB聲卡：支持

• U盤：支持全速2.0

• SD/TF卡：支持


• FM收音：支持76~108MHz頻段

• IR紅外解碼：支持

• 串口：3個全雙工UART


典型應用

• K歌寶；

• 立體聲帶屏藍牙音箱；

• 聲霸

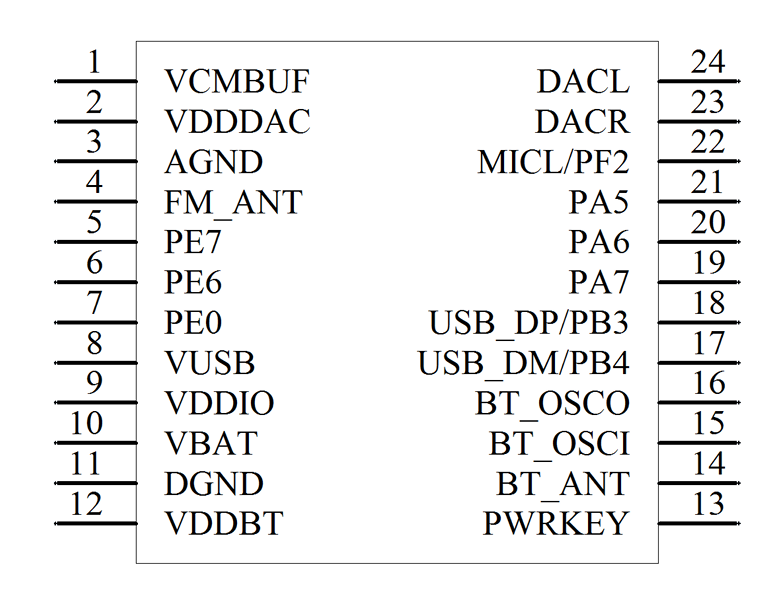

引腳分配

封裝尺寸

原理圖

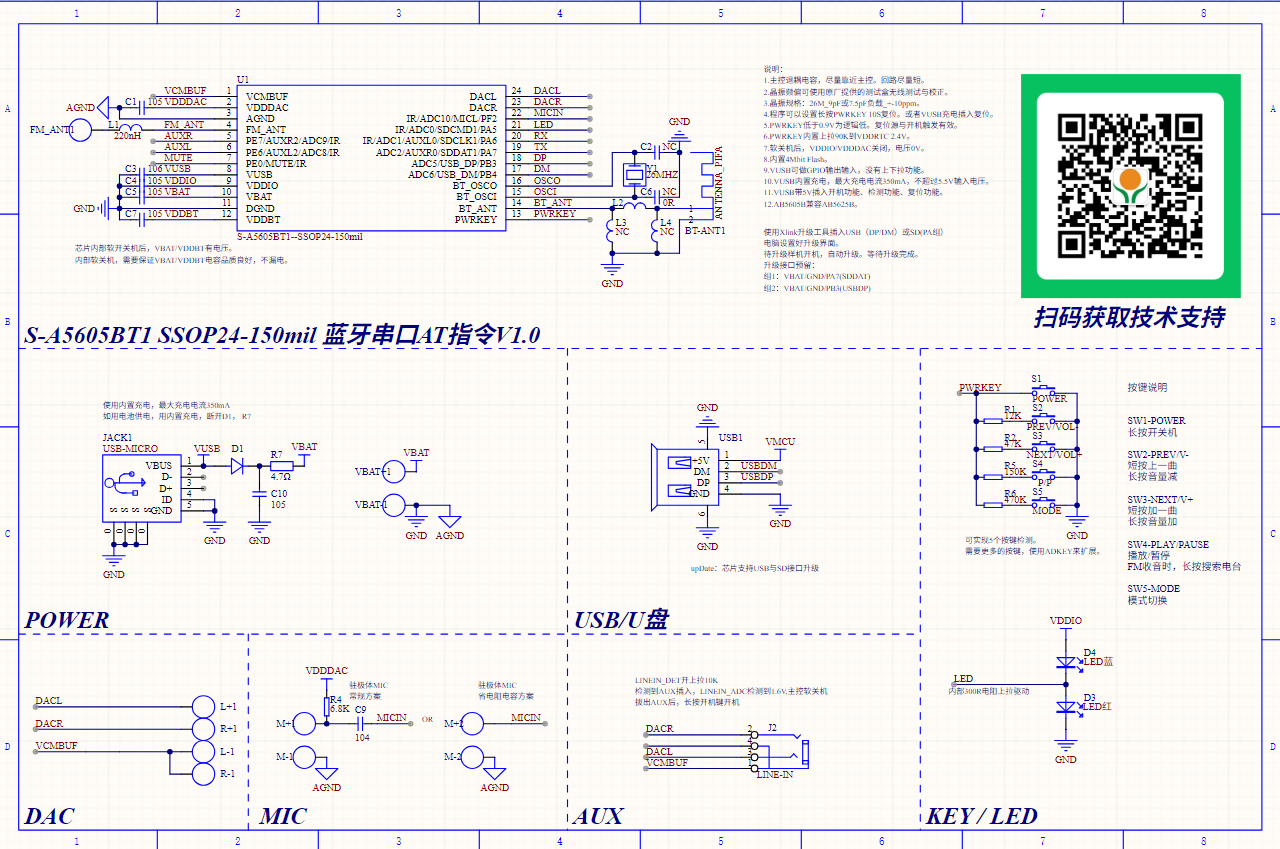

S-A5605BT1

立體聲雙聲道輸出、雙聲道AUX輸入、U盤MP3播放、AT指令

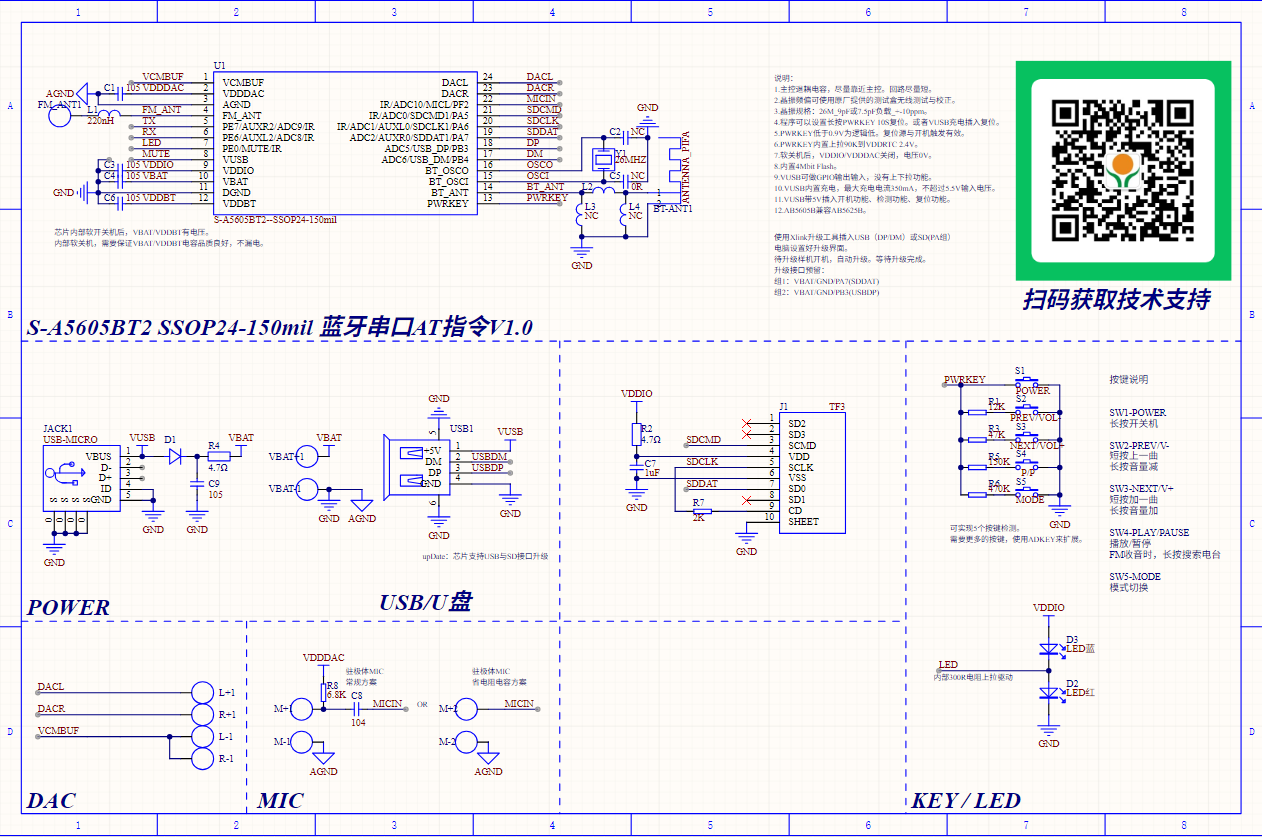

S-A5605BT2

立體聲雙聲道輸出、TF卡、U盤MP3播放、AT指令

參考資料

S-A5605BT 藍牙5.4立體聲雙聲道AT指令音響方案原理圖下載_資料下載_SUNSHINE SILICON

S-A5605BT 藍牙音頻解碼播放微控制器規格書_SUNSHINE SILICON
