AB5716F/E特性

CPU和靈活的I/O

• 高性能32位RISC-V處理器內核，帶有DSP指令
• RISC-V典型速度：140MHz
• 程序存儲器：內部4M\8M(AB5617E_4M/AB5716F_8M)位閃存
• 內部280KB RAM，用于數據和程序存儲
• 靈活的GPIO引腳，帶有可編程上拉和下拉電阻
• 支持GPIO喚醒或中斷

藍牙射頻

• 符合藍牙V6.0 + BR + EDR + BLE規范
• QDID:Q309899（控制器）  QDID:Q304434（主機）
• 最大發射功率+9dBm
• 接收靈敏度在2M EDR模式下為-94.5dBm
• 支持TWS通信，平衡效率高
• 支持TWS主從切換

音頻接口

• 高性能單聲道DAC，信噪比103dB，支持差分模式和VCMBUF模式
• 兩路高性能ADC，信噪比100dB
• 兩路麥克風放大器輸入
• 支持靈活的音頻均衡調節
• 支持采樣率8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz

封裝

QFN20 3*3

溫度

• 工作溫度：-40℃至+85℃
• 存儲溫度：-65℃至+150℃

應用

TWS藍牙耳機

外設和接口

• 支持前饋主動降噪（FF ANC）
• 支持雙麥克風深度神經網絡環境降噪
• 支持神經網絡處理單元（NPU）
• 支持MPEG-1/2/3；AAC、SBC高質量解碼
• 支持低功耗入耳檢測
• 3個32位普通定時器；3個多功能32位定時器
• 看門狗
• 3個全雙工普通UART；1個高速UART
• 2個主/從SPI
• 1個主/從IIC
• IR控制器
• 全速USB 2.0主機/設備控制器x1
• 5個10位SAR ADC
• 集成IRTC
• 內置電源管理單元（PMU），如充電器、降壓轉換器、LDO

框圖

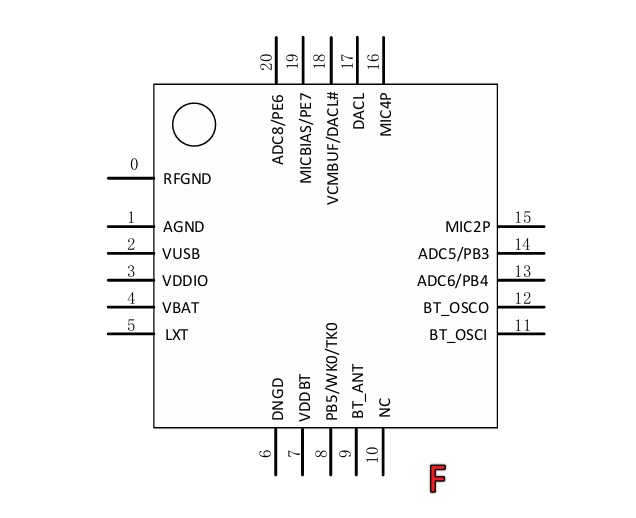

引腳分配

封裝尺寸

Q&A問答

Q1: AB5617E/AB5716F有什么區別？

A1: 內存不一樣,(AB5617E_4M/AB5716F_8M)位閃存, 其他外設都一樣，Pin2Pin兼容。

資料下載
