概述

AB5666C3、AB5666C5 多功能藍牙無線麥SOC集成32位RISC-V核心+DSP，主頻達125MHz, QFN20封裝，支持BT 5.4藍牙協議  (QDID: 222495),單聲道DAC輸出，單聲道AUX音質輸入，單MIC輸入，集成運放，RAM:72KB,ROM:2 Mbit Flash。

AB5605C特性

CPU and Flexible GPIO CPU和可靈活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，內置DSP；


• Program memory: internal 2M bit flash;

• 程序存儲：內置2Mbits(256KB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可靈活配置的GPIO, 可編程配置上拉或下拉電阻；

• Support GPIO wakeup or interrupt;

Bluetooth Radio藍牙射頻特性

• Compliant to Bluetooth 5.4， Support LE 1M/2M, Long Range(QDID: 222495);

• 兼容藍牙5.4， BLE支持1M/2Mbps, 長距離傳輸(QDID: 222495);


• TX output power +6dBm in typical;

• 典型發射功率: +6dBm


• RX Sensitivity with -90.5dBm @EDR;

• 接收靈敏度：-90.5dBm @EDR;

Audio Interface 音頻接口

• Auio codec with 16bit mono DAC and 16bit mono Sigma-Delta ADC;

• 帶16位DAC單聲道輸出和16位ADC單聲道Sigma-Delta輸入的音頻編解碼器；


• Support flexible audio EQ adjust;

• 支持靈活的音頻均衡器(EQ音效)調整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

• 支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；


• 2 channel Analog MUX;

• 2通道模擬多路復用器；


• One channel MIC amplifier input;

• 一路帶運算放大器的MIC輸入；


• High performance mono audio ADC with 90dB SNR;

• 高性能單聲道音頻ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音頻DAC，信噪比96dB，帶耳機放大器輸出；

Package 封裝

• QFN20;

•


Temperature 溫度特性

• Operating temperature: -40℃ to +85℃;

• Storage temperature: -65℃ to +150℃;

其他特性

• CPU： RISC-V + DSP擴展 (125MHz)

• 封裝： QFN20

• 藍牙協議： BT 5.4 (QDID: 215269)

• Flash： 2 Mbit

• DC-DC： 支持

• 內置充電： 支持

• DAC： 單聲道

  ADC： 單聲道

• USB聲卡：支持

典型應用

• 藍牙無線麥；

•

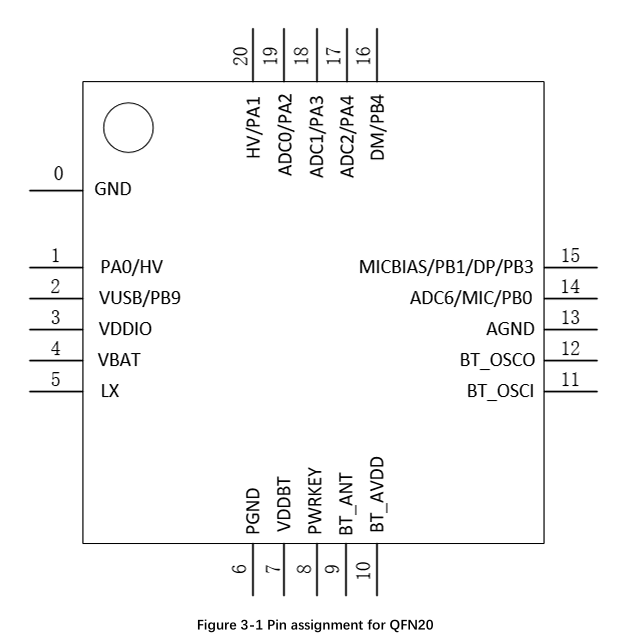

引腳分配

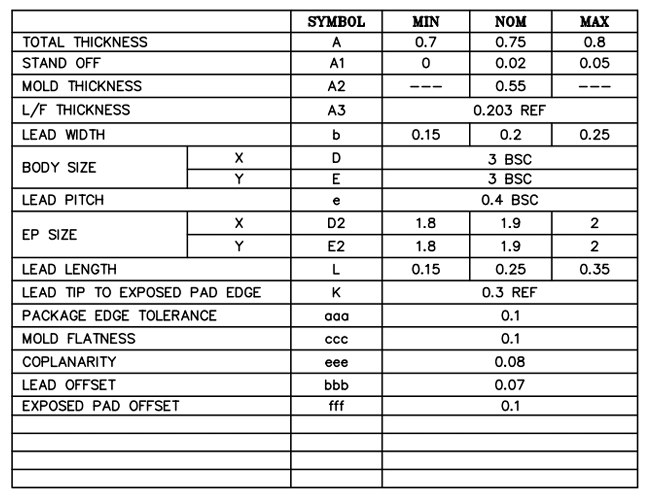

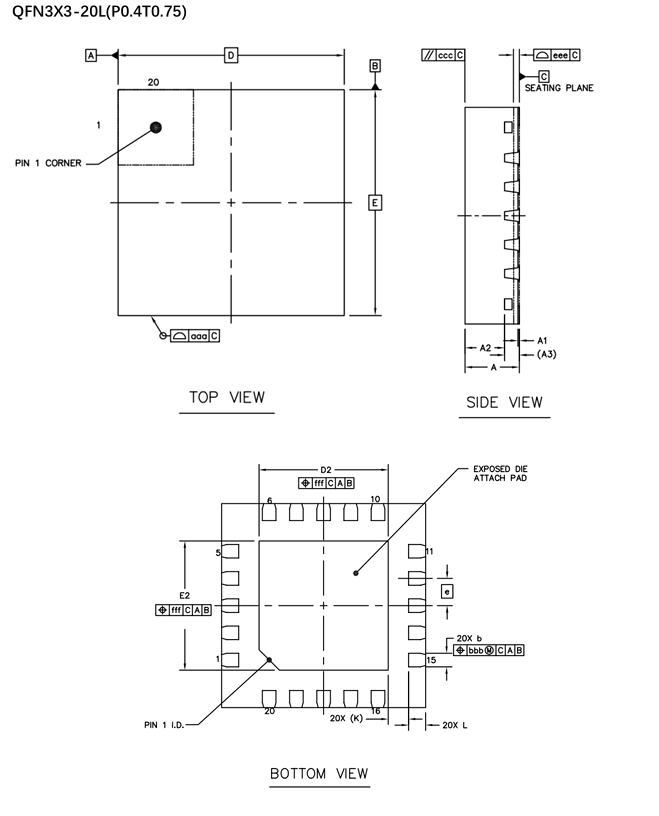

封裝尺寸
