中科藍訊 AB136D 產品介紹

中科藍訊AB136D MCU基于32 bit RISC-V內核，主頻可達126MHz。其內置4路低功耗電容觸摸按鍵以及軟開關PMU電路，支持PWRKEY按鍵喚醒。不僅如此，AB136D還內置了Codec（編譯碼器），具有95dB的高性能立體聲DAC信噪比。在封裝設計上，此產品采用4mm×4mm QFN20封裝，有助于產品小型化設計。

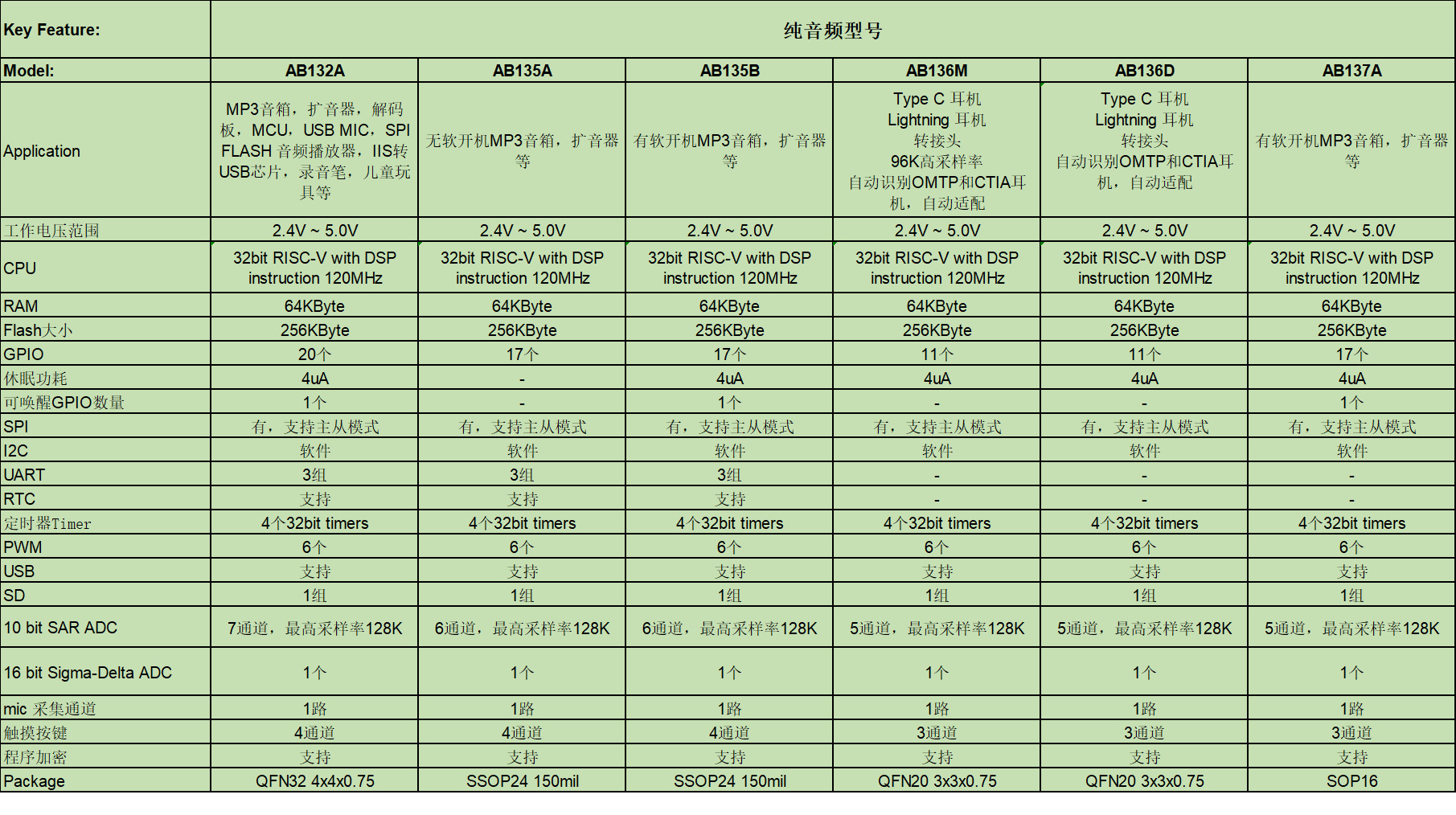

        下面就詳細介紹下中科藍訊 AB136D MCU 的產品性能規格：

        ① CPU：32bit RISC-V，主頻 125 MHz；

        ② RAM：64 Kbyte，Flash：256 Kbyte(2Mbits)；

        ③ 內置 4 路低功耗電容觸摸按鍵；

        ④ 內置軟開關 PMU 電路功能，帶 PWRKEY 按鍵喚醒；

        ⑤ 最多可支持 11 個 GPIO；

        ⑥ 32 bit Timer、PWM、UART、SPI、IR、SD、USB、I2S、IRTC 32K；

        所以目前我們是單用了中科藍訊 AB132A MCU 部分的功能，主要是 IO、UART、PWM、PMU 的功能；

        另外，中科藍訊 AB136D 其實是一顆單芯片 USB Audio 聲卡控制器，其還有以下功能：

        ① 16 channel 10 bit SAR ADC；

        ② 立體聲 SNR 96 dB DAC、集成音頻功率放大器，可免電容隔直驅動耳機；

        ③ 單聲道 DR 93 dB ADC，帶全差分輸入與內置 MIC 低噪聲放大器；

        ④ 自動識別 OMTP 和 CTIA 耳機，可自動適配；

        ⑤ 音頻頭插入拔出檢測，支持 4 PIN\5 PIN\6 PIN 耳機座；

        ⑥ 可配置 VID 和 PID 等信息；

        ⑦ 4 通道立體聲 AUX，帶模擬音量調整 -39 ~ 6 dB 增益調整；

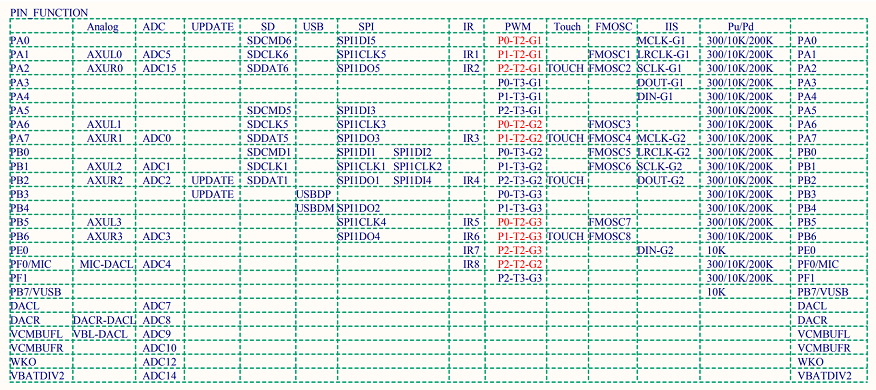

        下面是中科藍訊 AB136D 詳細引腳功能說明。

        1、說明：

        ① GPIO 均支持外部中斷；

        ② SAR ADC采樣率為 128 K；

        ③ PWM 使用規則：

        TIMER2 PWM 對應 PX-T2-GX，TIMER3 PMM 對應 PX-T3-GX，兩個 TIMER 同時使用，芯片最多輸出 6 路 PMM 信號。其中 T2/T3 分別對應 TIMER2/TIMER3，G0/G1/G2 對應 TIMER 的 PWM 分組。同一組 TIMER 產生的 PWM，頻率相同，占空比可以分別配置。兩組 TIMER 輸出的 PWM 頻率可不相同；

        例如，用了 P0-T2-G1/P1-T2-G1/P2-T2-G1，TIMER2 已被占用,則不能再使用 PX-T2-G2/G3；

        ④ VBAT 內部有 1/2 的電阻分壓通路到 ADC14，可用于測試供電電壓；

        2、燒錄調試說明：

        ① 由于 AB13X 無晶振方案，實現 USB 時鐘高精準要求應用，需要進行時鐘校準（芯片出廠已做校準）；

        ② 時鐘校準與芯片燒錄需要使用藍訊 1 拖 4 燒錄器。燒錄與時鐘校準在燒錄過程中同時完成；

        ③ PCBA 需要預留 4 個測試點，VBAT、GND、PB3、PB4；

        ④ 時鐘校準后的芯片，可使用 Downloader PC 調試工具下載；

        3、PWRKEY軟開關機說明：

        ① PWRKEY 內部上拉 90 K 到 1.8 V?？膳渲藐P閉 90 K 上拉，另外 PWRKEY 耐壓不能超過 1.8 V；

        ② PWRKEY 低于 0.9 V 為邏輯低。復位源與開機觸發有效。程序可以設置長按 PWRKEY 10 s 硬件復位；

        ③ 關機后，芯片電源 VDDIO、VDDDAC 都被關閉，休眠功耗 3 μA；

        ④ PWRKEY AD可用電阻0 R/12 K/47 K/150 K/470 K；

        ⑤ PWRKEY 喚醒持續時間需要 200 ms 以上；

        4、VUSB/PB7 引腳說明：

        ① PB7/VUSB 為充電喚醒軟開關接口，喚醒電壓高于 4.2 V，喚醒需要持續時間 200 ms 以上；

        ② PB7/VUSB沒有內置充電功能；

        5、PE0 高壓 GPIO 說明：

        ① PE0 為特殊高壓 PIN，沒有到 VDDIO 的 ESD 保護管；

        ② 在用于高 MUTE 功放時，可實現關機，引腳不出現漏電的情況；

        6、32KI/32K0 做 GPIO 使用說明：

        ① 32KI/32K0 可作 GPIO 使用，做簡單的輸出輸入功能，電壓域是 VDDRTC 1.8 V，不能輸入高的電壓；

        ② 輸出特性：輸出高電平為 1.8 V，輸出低電平為 0 V，輸出能力較弱，OSC32K0/32KI 兩個 GPIO 加起來輸出電流不能超過 1 mA；輸出電流過高，會拖低 VDDRTC 電壓，導致系統復位。不能用于推燈這種大電流的應用?？捎糜谕ㄓ嵒蝌寗?MOS 管電路；

        ③ 輸入特性：可配置上下拉 10 K 電阻；

IC特性

CPU and Flexible GPIO CPU和可靈活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，內置DSP；


• Program memory: internal 2M bit flash;

• 程序存儲：內置2Mbits(256KB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可靈活配置的GPIO, 可編程配置上拉或下拉電阻；

• Support GPIO wakeup or interrupt;

Audio Interface 音頻接口

• Auio codec with 16bit stereo DAC and 16bit stereo ADC;

• 帶16位DAC雙聲道立體聲輸出和16位ADC雙聲道立體聲輸入的音頻編解碼器；


• Support flexible audio EQ adjust;

• 支持靈活的音頻均衡器(EQ音效)調整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

• 支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；


• 2 channel Analog MUX;

• 2通道模擬多路復用器；


• One channel MIC amplifier input;

• 一路帶運算放大器的MIC輸入；


• High performance mono audio ADC with 90dB SNR;

• 高性能單聲道音頻ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音頻DAC，信噪比96dB，帶耳機放大器輸出；

•


• CPU： RISC-V + DSP擴展 (125MHz)
•
• 封裝： QFN20
•
• 藍牙協議： 無
•
• Flash： 2 Mbit
•
• DC-DC： 不支持
•
• 內置充電： 不支持
•
• DAC： 立體聲
•
• ADC： 單聲道

典型應用

TypeC耳機

插卡音箱

U盤音箱

USB桌面音箱

TypeC耳機

U盤插卡桌面音箱

AI錄音前端

USB聲卡

參考資料

【1】AB13X 硬件說明文檔，中科藍訊

【2】AB13X 硬件原理圖，點擊下載，中科藍訊
