AB5605A 中科藍訊 單聲道藍牙音箱 IC datasheet 規格書原理圖下載

概述

AB5605A 多功能藍牙音箱SOC集成32位RISC-V核心+DSP，主頻達125MHz, SOP6封裝，支持BT6.0藍牙協議  (QDID: 215269),單聲道DAC輸出，雙聲道AUX音質輸入，單MIC輸入，Flash：4 Mbit。

支持EQ音效調節。

AB5605A特性

CPU and Flexible GPIO CPU和可靈活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，內置DSP；


• Program memory: internal 4M bit flash;

• 程序存儲：內置4Mbits(512KB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可靈活配置的GPIO, 可編程配置上拉或下拉電阻；

• Support GPIO wakeup or interrupt;

Bluetooth Radio藍牙射頻特性

• Compliant to Bluetooth 5.4(QDID: 215269);

• 兼容藍牙5.4(QDID: 215269);


• TX output power +6dBm in typical;

• 典型發射功率: +6dBm


• RX Sensitivity with -90.5dBm @EDR;

• 接收靈敏度：-90.5dBm @EDR;

Audio Interface 音頻接口

• Auio codec with 16bit stereo DAC and 16bit stereo ADC;

• 帶16位DAC雙聲道立體聲輸出和16位ADC雙聲道立體聲輸入的音頻編解碼器；


• Support flexible audio EQ adjust;

• 支持靈活的音頻均衡器(EQ音效)調整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

• 支持音頻采樣率8、11.025、12、16、22.05、32、44.1和48KHz；


• 2 channel Analog MUX;

• 2通道模擬多路復用器；


• One channel MIC amplifier input;

• 一路帶運算放大器的MIC輸入；


• High performance mono audio ADC with 90dB SNR;

• 高性能單聲道音頻ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音頻DAC，信噪比96dB，帶耳機放大器輸出；

Package 封裝

• SSOP24;

Temperature 溫度特性

• Operating temperature: -40℃ to +85℃;

• Storage temperature: -65℃ to +150℃;

其他特性

• CPU： RISC-V + DSP擴展 (125MHz)

• 封裝： SSOP24

• 藍牙協議： BT 5.4 (QDID: 215269)

• Flash： 4 Mbit

• DC-DC： 不支持

• 內置充電： 不支持

• DAC： 單聲道

  ADC： 單聲道

• USB聲卡：支持

典型應用

• K歌寶；

• 單聲道音箱

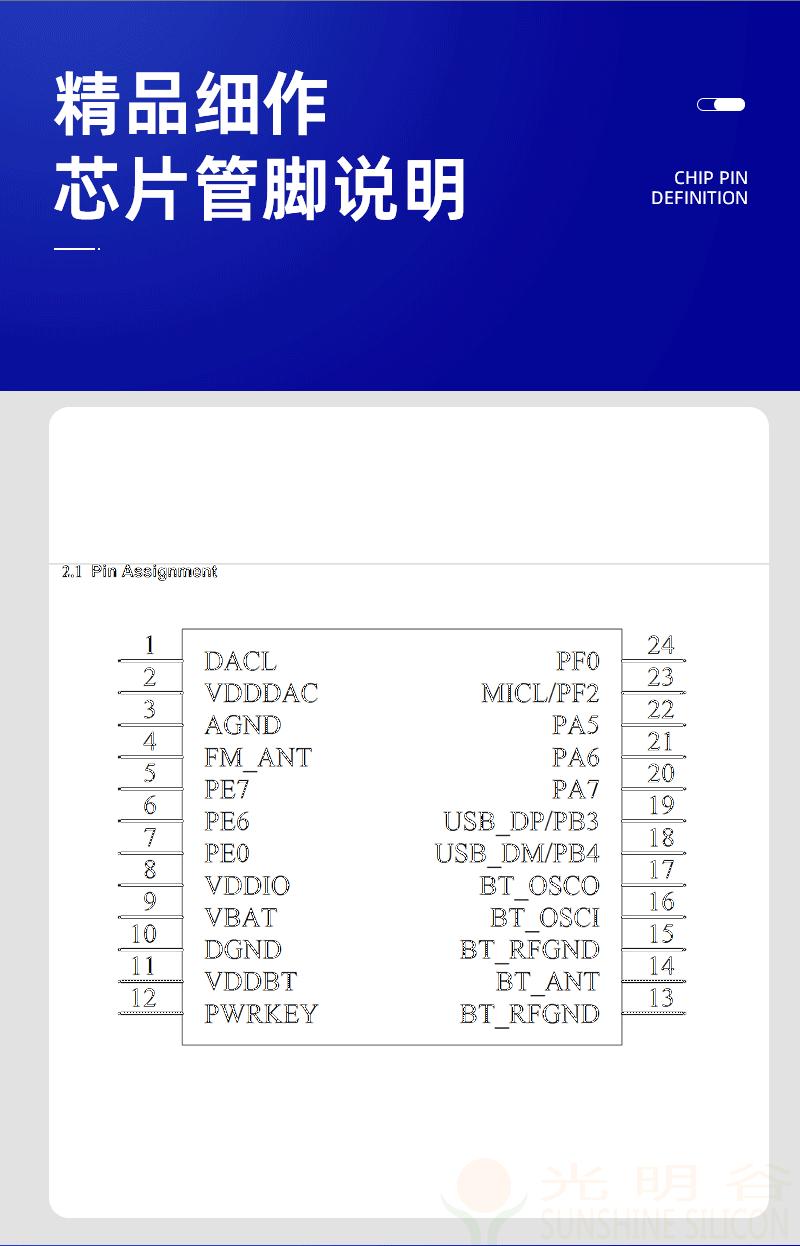

引腳分配

封裝尺寸

參考資料
