光明谷推出AB5602C多功能藍牙音箱方案，實現播放TF/SD卡， U盤里的音樂，IR紅外遙控，LED數碼管顯示狀態，麥克風輸入錄音功能，按鍵控制模式切換，上一首、下一首、音箱加減，軟關機功能。
使用Xlink升級工具插入USB（DP/DM）或SD(PA組） 電腦設置好升級界面。 待升級樣機開機，自動升級。等待升級完成。
升級接口預留：
組1：VBAT/GND/PA7(SDDAT)
組2：VBAT/GND/PB3(USBDP)

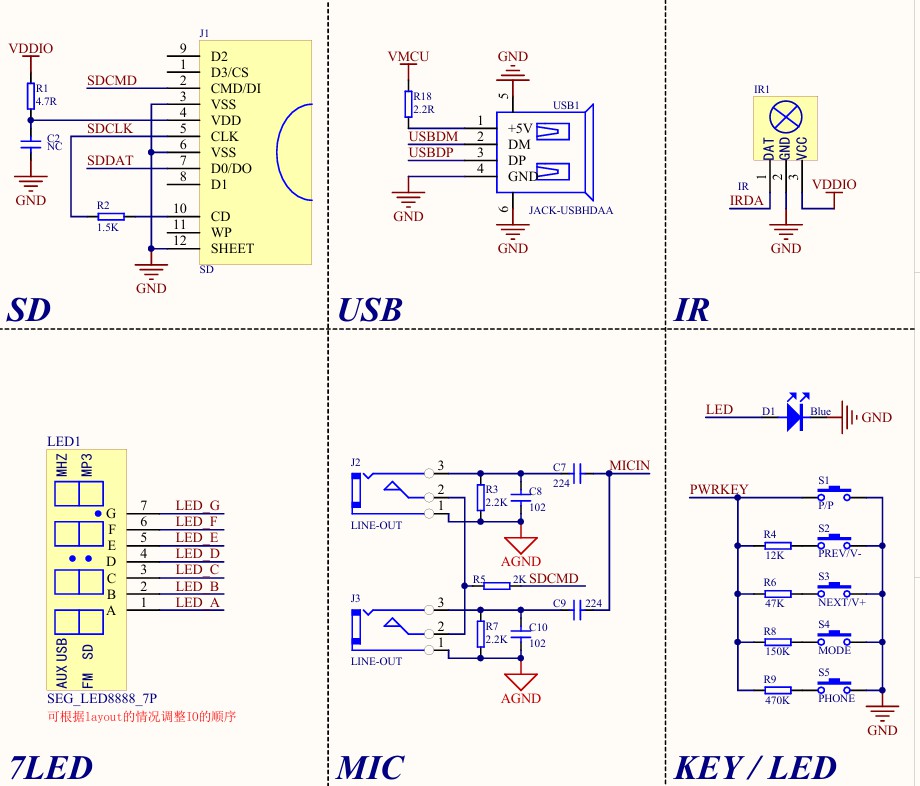

TF/SD卡， U盤，IR紅外遙控，LED數碼管，麥克風，按鍵接口電路
芯片內部軟開關機后，VMCU有電壓。
內部軟關機，需要保證VMCU電容品質良好，不漏電。
PE0為特殊高壓PIN。 在用于高MUTE功放時，可實現關機,芯片不漏電的效果。
1.主控退耦電容，盡量靠近主控。回路盡量短。
2.晶振頻偏可使用原廠提供的測試盒無線測試與校正。
3.晶振規格：26M_9pF或7.5pF負載_+-10ppm。
4.程序可以設置長按PWRKEY 10S復位?；蛘遃USB充電插入復位。
5.PWRKEY低于0.9V為邏輯低。復位源與開機觸發有效。
6.PWRKEY內置上拉90K到VDDRTC 2.4V。
7.軟關機后，VDDIO/VDDDAC關閉，電壓0V。
8.內置4Mbit Flash。
9.VUSB可做GPIO輸出輸入，沒有上下拉功能。

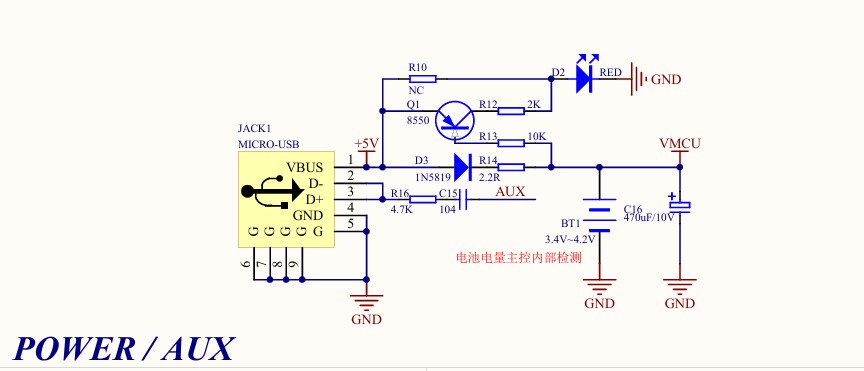

10.VUSB內置充電，最大充電電流350mA，不超過5.5V輸入電壓。
11.VUSB帶5V插入開機功能、檢測功能、復位功能。
12.DACR可做AUX使用。
13.當使用IO作板與板之間的IIC，IIS，SPI等通訊時，建議增加串聯匹配的電阻，電阻大小根據通訊的速率而定，建議值22~100歐之間。
附錄

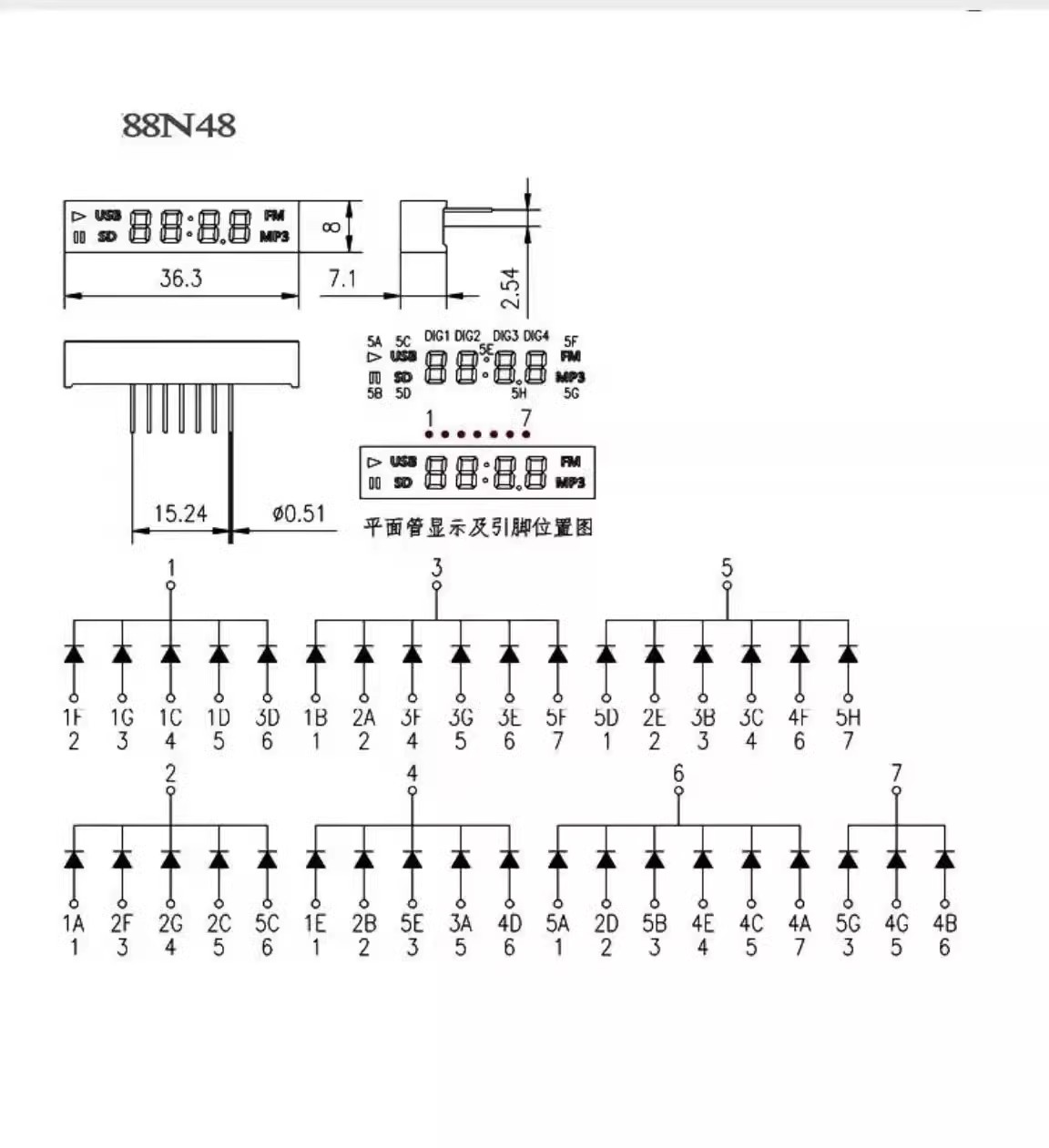

SEG8888內部結構及電路
