UWB雷達體征及睡眠監測方案
方案概述
通過超寬帶（UWB）生物雷達監測技術，對呼吸引起的胸腹部運動進行探測，人體的呼吸和心率。
方案特性
檢測精準
精準檢測呼吸睡眠暫停和低通氣綜合征
安全可靠
非接觸，抗干擾，免維護，高可靠性
檢測距離靈活可調整
發射功率是手機藍牙的1/400，安全無輻射
部署方便
免維護，高可靠性
即插即用，管理員工作站軟件，報告打印查看方便
工作站可連接多臺主機，大數據納入后臺管理
支持藍牙/WiFi/GPRS/NB-IoT等多種上傳方式
方案功能
睡眠監測
睡眠報告，數據分析
體征監測
實時監測呼吸率、心率
跌倒監測
跌倒告警，語音求助
人體存在
有、無人存在持續探測
生物雷達感知技術優勢
非接觸式
無需與人體有任何接觸，無感監測不侵犯隱私微波監測，不成像
精準度高
毫米級精確度，精準感知記錄心跳、呼吸等微動數據
安全放心
功耗低，輻射小于手機的千分之一，對人體無傷害

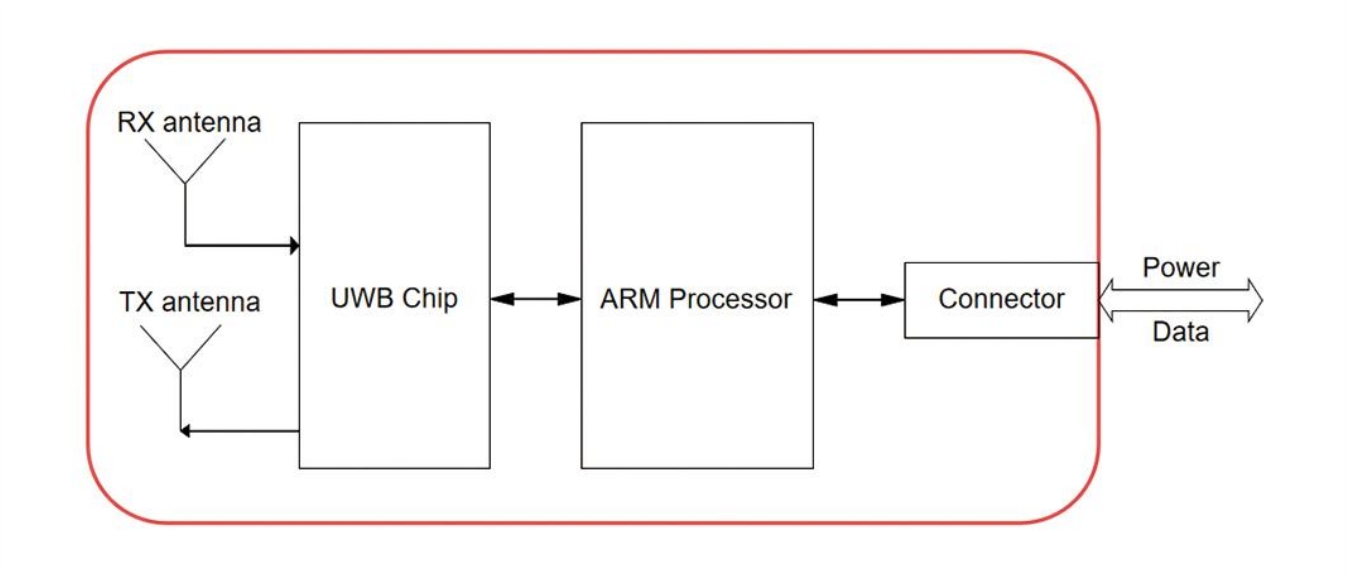

方案框圖
方案參數
| 方案功能 | 呼吸、心率、體動、在床/離床、異常告警、睡眠報告 |
電氣與機械參數 | |
工作電壓 | 4-6V |
工作電流 | ≤200mA |
功耗 | ≤1W |
工作溫度 | -20~+50℃ |
存儲溫度 | -40~+80℃ |
接口 | Type-C |
通信方式 | WiFi |
性能參數 | |
監測范圍 | 0.5~3m |
呼吸率 | 1~40次/分鐘 |
心率 | 40~150次/分鐘 |
呼吸率精度 | 98% |
心率精度 | 90% |
射頻參數 | |
工作頻段 | 6.5~8.1GHz |
平均發射功率 | -10dBm |
天線波束寬度 | ±35° |
天線增益 | 6dBi |
