555定時電路計算器
555定時電路計時器的電阻電容參數在線計算工具

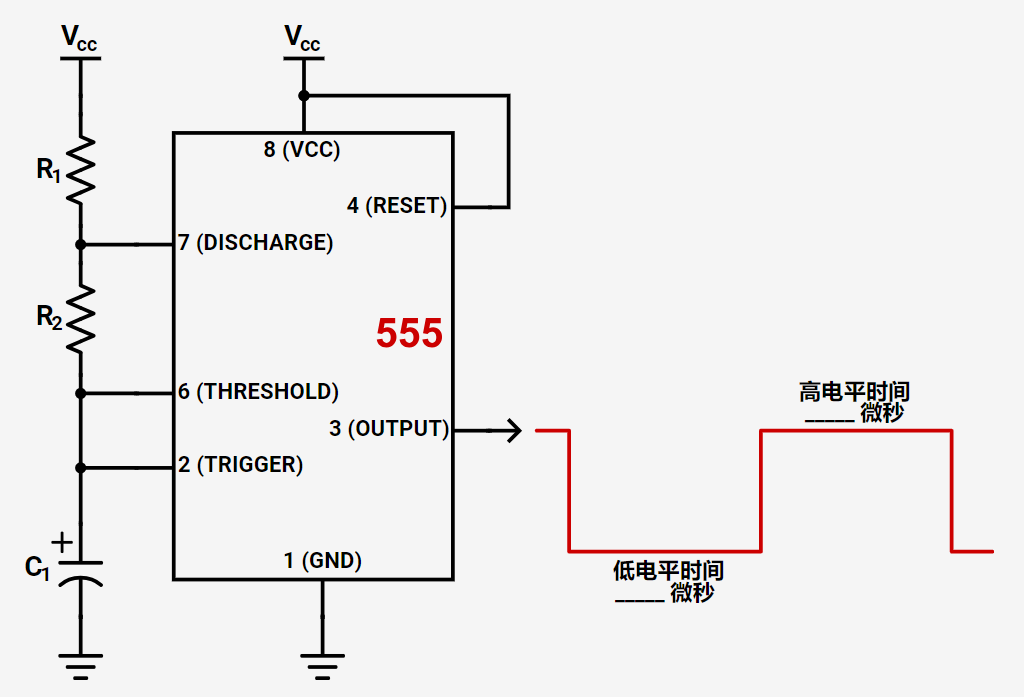

輸入參數:R1 (kΩ); R2(kΩ); C(uF)
輸出參數:占空比(%), 高電平時間(s),低電平時間(s), 頻率(Hz)
計算公式:
TH (高電平時間s) = 0.693 * (R1 + R2) * C
TL (低電平時間s) = 0.693 * R2 * C
Frequency(輸出頻率) = 1.44 / ((R1 + R2 + R2) * C)
DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100
注意: 計算公式中：電阻R的單位是歐母, 電容C的單位是法拉(F)。本例中電阻換算成kΩ,電容換算成uF,kΩ的電阻和uF的電容比較常用，方便填寫。
